恩德雷扎多矫直设备结构三维设计

　　在金属型材加工、线材精整的生产环节里，型材或线材在轧制、拉拔、热处理等工序后，往往会存在不同程度的弯曲、翘曲变形，这类形变会直接影响后续下料、装配、成品加工的精度，这时候矫直设备就成为产线里不可或缺的核心处理单元，本次呈现的矫直设备结构，正是针对这类金属型材精整需求设计的专用处理设备。从实际应用场景来看，这类矫直设备可适配圆钢、方钢、六角棒以及部分有色金属型材的矫直作业，既可以布置在冷拔生产线的出料端作为在线精整工位，也可以单独设置在热处理工序之后，消除热处理过程中产生的热变形应力带来的型材弯曲，部分五金加工、紧固件制造的车间里，也会用这类设备对毛坯棒料进行预处理，避免弯曲的毛坯在送料过程中卡滞、或者加工出的零件同轴度超差。

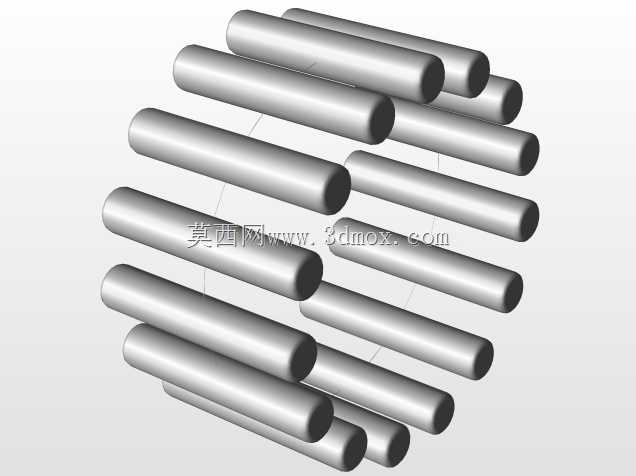

　　从设备的功能特性来看，这套矫直结构采用多辊交错排布的矫直逻辑，不同于两辊矫直的单点施压，交错布置的矫直辊会对通过的型材形成连续的反复弯曲变形，让型材各个方向的弯曲残余应力逐步释放，最终让型材的直线度达到工艺要求，不同位置的矫直辊可以根据型材的直径、材质硬度调整压下量，靠近进料端的矫直辊压下量稍大，用来快速消除大的弯曲形变，靠近出料端的矫直辊压下量逐步减小，起到精整定型的作用，避免过矫带来的反向弯曲。在设计思路上，这套结构首先考虑了不同规格型材的适配性，矫直辊的安装支座预留了调节行程，既可以沿垂直于型材送进的方向调整压下量，也可以根据型材的截面尺寸调整辊组的间距，避免小直径型材在辊间出现下垂、大直径型材无法通过的问题；

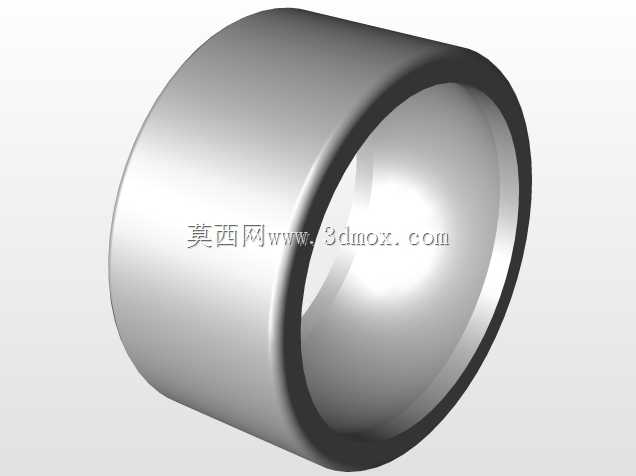

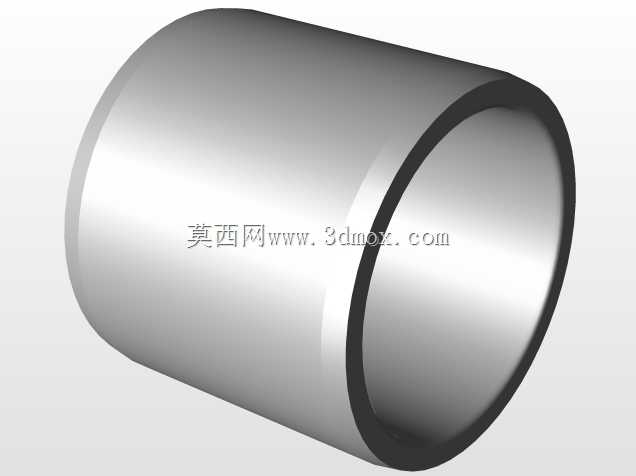

　　设备的进料端设置了导向套结构，导向套的内孔尺寸可以根据型材规格更换，保证型材进入矫直辊组的时候能够保持对中，不会因为进料偏斜导致矫直辊异常磨损、或者型材表面出现压痕。从安装边界与外形尺寸来看，这套设备的整体布局采用卧式排布，设备的底座为整体焊接结构，安装时需要通过地脚螺栓固定在硬化的混凝土地面上，底座的平面度需要提前找平，避免设备安装后出现整体倾斜，影响矫直精度；设备的进料端和出料端都预留了足够的接料空间，进料侧需要预留至少1.5倍最长待矫型材的操作空间，方便操作人员上料，出料侧可以对接料架、输送辊道，方便矫直完成的型材自动转运；设备的整体宽度控制在常规车间通道可通行的范围内，不需要对现有车间的布局做大规模改造就可以完成安装，

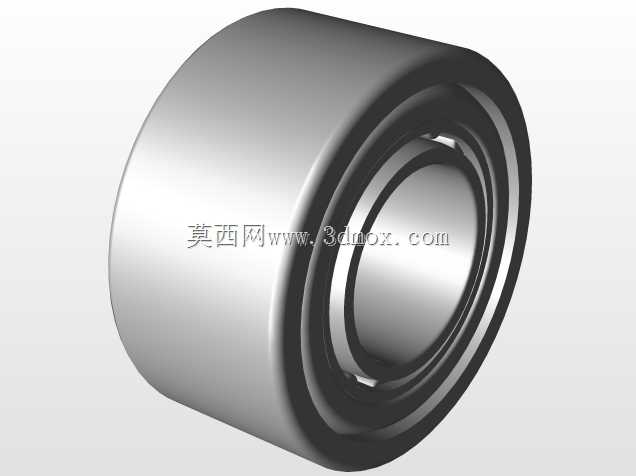

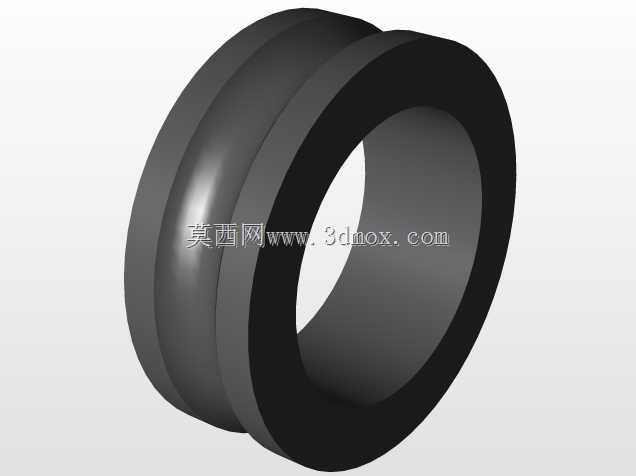

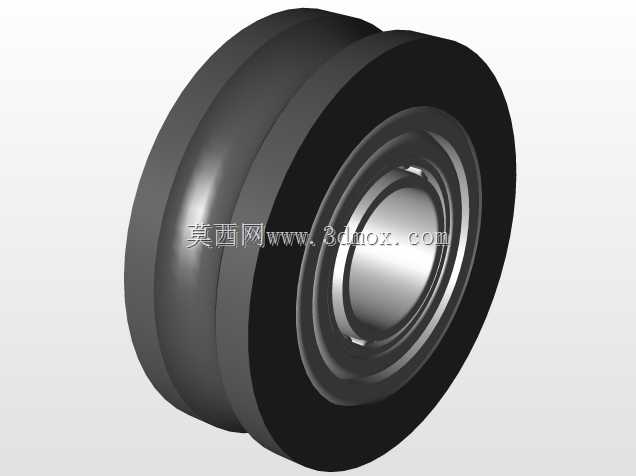

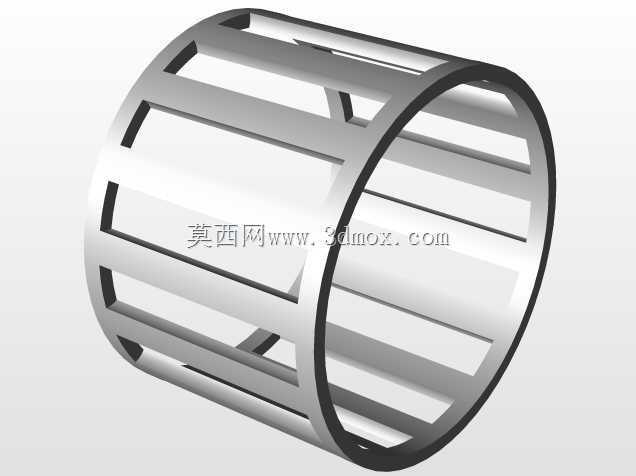

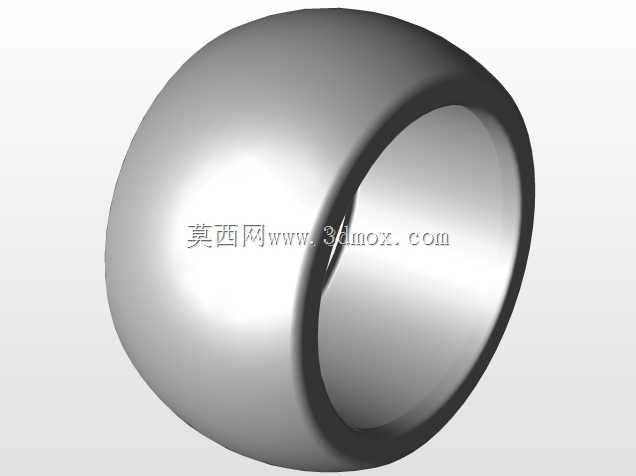

　　设备的检修空间主要集中在辊组的上方和侧面，日常更换矫直辊、调整压下量的时候，不需要拆除周边的其他附属结构就可以完成操作。另外在结构细节上，矫直辊的材质选用了高碳铬轴承钢，表面经过淬火处理，硬度达到HRC60以上，既可以保证长期使用的耐磨性，也能避免辊面划伤型材表面，矫直辊的轴承座采用了密封结构，防止车间内的金属碎屑、氧化皮进入轴承内部，延长轴承的使用寿命；设备的传动部分布置在底座的侧面，通过万向联轴器连接各个矫直辊，保证各个辊子的线速度和型材的送进速度匹配，不会因为辊速差导致型材表面出现擦伤。在实际选型适配的时候，需要根据待处理型材的最大屈服强度、最大截面尺寸来确认矫直辊的压下力是否满足需求，这套结构的矫直辊压下调节采用手动微调结构，适合小批量多规格的型材矫直作业，如果是大批量单一规格的生产场景，也可以在调节位置加装伺服驱动结构，实现压下量的自动调整，不需要人工反复测量调整。
