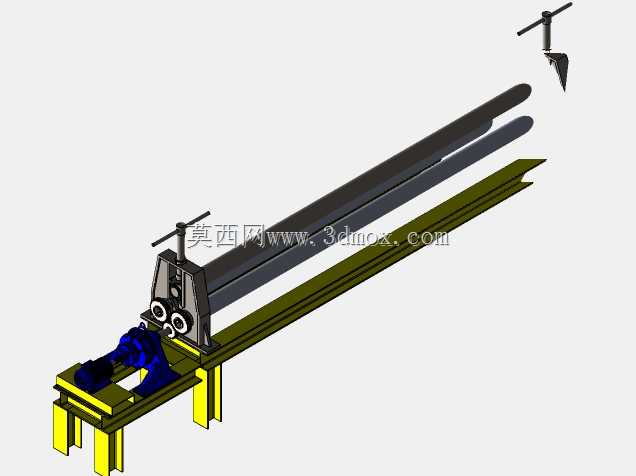

手动三辊长板材卷制成型设备结构

　　这款手动三辊卷板设备主要面向小型钣金加工场景、五金维修作坊、教学实训场景设计，可完成长条形薄金属板材的卷圆、弧面弯制作业，适配普通冷轧钢板、铝板、薄不锈钢板等常见钣金材料的小批量加工需求，相比大型电动卷板设备，它无需外接动力源，依靠人力操作即可完成进给压下与板材卷制动作，占地空间小，移动部署灵活，适合加工场地有限、加工批量不大的生产场景使用。

　　从结构设计逻辑来看，设备采用分体式布局思路，核心卷制机头与长条形送料支撑台架做刚性连接，机头部分集成了三根平行布置的工作辊，其中下侧两根托辊为固定安装位，负责承托送入的板材，上辊为可调节压下结构，通过顶部的T型手轮带动丝杆传动结构，可精准调整上辊与下辊之间的间隙，以此适配不同厚度的板材加工，同时控制卷制圆弧的半径大小，手轮的操作力经过丝杆副减速后，操作人员无需施加过大的力即可完成压下调节，调节过程中辊系的平行度通过两侧的导向滑槽保证，避免上辊倾斜导致卷制的工件出现锥度误差。机头的传动侧设置有手动驱动的减速齿轮组，摇动手柄即可通过齿轮啮合带动下辊转动，依靠辊面与板材之间的摩擦力带动板材持续进给，完成整段板材的连续卷制作业，齿轮组的传动比经过匹配，既保证操作人员摇动手柄时的阻力在合理范围，也能让板材进给速度保持在适合手动操作的区间，避免进给过快导致操作失控。

　　设备的支撑台架采用型钢焊接成型，两根平行的长导向梁沿送料方向布置，长度适配长尺寸板材的送进支撑需求，避免长板材在卷制过程中因为自重产生下垂变形，影响卷制圆弧的直线度，台架的支腿采用可调节支撑结构，可根据安装地面的平整度调整支腿高度，保证整个设备的工作台面处于水平状态，避免板材送进过程中出现跑偏。台架靠近机头的位置还设置有可拆式的工件托架，卷制小半径圆筒时，可托住已经卷弯成型的部分板材，防止板材因为自重拉扯导致已成型段变形。

　　从安装边界来看，设备整体沿送料方向的长度适配常规2米长度以内的板材卷制需求，宽度方向仅占用不到1米的操作空间，高度方向适配成年人站立操作的人机工程尺寸，操作人员站在机头侧方即可同时完成压下调节、摇轮进给、板材对位的全部操作，无需额外的辅助人员配合。辊系的工作长度覆盖常规钣金加工的常见板幅，可满足大部分通风管道、小型储料筒、工艺钣金件的卷圆加工需求。设计过程中对辊面的硬度做了针对性处理，避免长期使用后辊面被板材压出凹痕，影响卷制工件的表面质量，所有转动配合位置都设置有自润滑轴承，日常维护仅需定期加注润滑脂即可，无需复杂的保养流程。

　　在实际使用场景中，这类小型手动卷板设备常被用于白铁加工门店的通风管道卷圆、小型五金厂的薄壁筒类零件试制、职业院校的金工实训教学，它没有复杂的电控系统，故障率极低，操作人员经过简单的操作培训即可上手，通过多次调整上辊压下量、反复进给卷制，即可加工出不同半径的圆弧工件甚至整圆工件，对于小批量、多品种的薄板卷制需求，它的加工灵活性远高于大型自动化卷板设备，同时设备采购和使用成本极低，不需要配套电力供应，在没有工业电源的临时作业场地也可以正常开展加工作业。结构设计上充分考虑了手动操作的受力特点，所有操作件的布置都在人手方便触及的范围内，操作力经过机械结构的合理减速，长时间操作也不会产生过度的疲劳感，辊系两端的轴承座采用可拆卸结构，当需要卷制封闭圆筒时，可以拆下一侧的轴承端盖，将卷制完成的整圆工件从辊轴端部抽出，解决了封闭圆筒卷制后的出料问题。
