带凸缘环形黑色密封衬套结构设计

　　在做穿线过孔的配套结构设计时，这类带单侧凸缘的环形衬套是很容易被忽略但实际作用关键的小零件，很多设备的线缆穿出壳体、或者轴类零件穿过隔板的位置，都需要这类衬件来做过渡防护。从实际使用场景来看，不管是工业控制柜的线缆穿仓、传感器安装座的过孔防护，还是小型传动机构的轴端隔套，这类衬套都能发挥作用——它的凸缘结构可以卡在安装孔的端面，避免衬套整体滑入孔内，直筒段则嵌入安装孔内壁，隔开穿入的线缆或者轴件与安装孔的金属锐边，防止长期摩擦造成线缆外皮破损、轴件表面刮伤，同时也能填补安装孔与穿入件之间的间隙，起到一定的防尘、隔振作用。

　　从结构设计的思路来看，这个零件采用了单侧凸缘的阶梯环形结构，整体没有多余的复杂特征，建模时优先保证内孔的同轴度，以及凸缘端面与内孔轴线的垂直度，这两个形位公差直接影响安装后的贴合效果：如果内孔同轴度偏差大，穿入线缆或者轴件的时候会出现卡滞，长期使用还会造成单侧磨损；如果凸缘端面不垂直，安装后凸缘和安装面之间会留有缝隙，无法起到端面密封和限位的作用。零件的外壁做了轻微的拔模斜度，方便压入安装孔的时候能够顺畅导入，不需要额外做复杂的导向结构，压装到位后凸缘端面完全贴合安装面，不会出现凸起或者错位的情况。

　　关于外形尺寸与安装边界的考量，设计这类衬套的时候首先要匹配安装孔的公称直径，直筒段的外径要比安装孔直径大0.1-0.2mm，采用过盈配合的方式压入，不需要额外的紧固件就能固定在安装孔内，避免使用过程中出现窜动；凸缘的外径要比安装孔直径大3-5mm，保证有足够的接触面积压在安装端面，起到可靠的限位作用，同时凸缘的厚度控制在1.5-2mm，不会因为凸缘过厚造成安装面外凸过多，影响其他相邻零件的装配。内孔的尺寸则根据需要穿过的线缆外径或者轴径来设计，保留0.5-1mm的间隙，既方便穿装操作，又不会因为间隙过大失去防护作用。

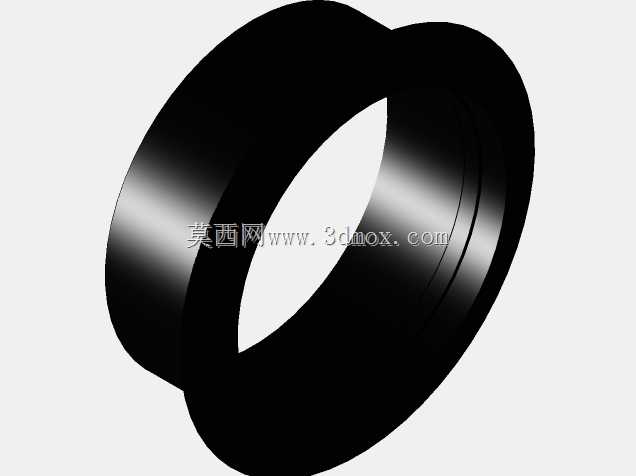

　　从实际选型的角度来说，这类衬套通常采用耐磨的橡塑或者尼龙材质制作，图中展示的黑色外观也符合这类工程塑料件的常规表面处理效果，材质本身具备一定的弹性，压装的时候能够轻微形变填充安装孔的微小尺寸误差，同时自身的耐磨性能可以承受长期的摩擦接触，不需要频繁更换。在做三维建模的时候，要注意区分直筒段和凸缘段的过渡圆角，过渡位置不能做尖锐直角，要保留R0.3-R0.5的圆角，一方面是避免注塑或者机加工的时候出现应力集中，造成零件开裂，另一方面也能在压装的时候减少对安装孔边缘的刮擦，保护安装面的涂层不受损伤。

　　很多刚入行的结构设计师在做穿线结构的时候，往往会直接在壳体上开孔让线缆直接穿过，忽略了金属板件开孔后的锐边问题，设备运行过程中如果有振动，线缆会和孔边反复摩擦，用不了多久就会磨破外皮造成短路故障，加上这类衬套之后，相当于在孔边加了一层软质防护层，能够大幅提升线缆的使用寿命，同时也能让穿线位置的外观更规整，不会露出参差不齐的孔边。在做装配校验的时候，要重点检查衬套压装后凸缘端面是否和安装面完全贴合，有没有出现偏斜的情况，如果压装后偏斜，会导致内孔错位，穿线的时候会卡在线缆上，影响装配效率，这就要求建模的时候严格控制直筒段和凸缘的同轴度公差，在工程图中标注清楚对应的形位公差要求，避免加工出来的零件出现装配问题。

　　另外，这类衬套除了用于线缆防护，也可以用作轻载场景下的轴套，在转速不高、载荷不大的传动位置，套在销轴外面作为滑动衬套使用，凸缘结构可以限制轴套的轴向窜动，不需要额外加装轴用挡圈，简化装配结构。这时候设计的时候就要适当调整内孔和轴的配合间隙，保留合适的润滑脂存储空间，同时材质可以选择耐磨性更好的POM或者尼龙加纤材质，提升衬套的使用寿命。不管是用作穿线防护还是轻载轴套，这类结构的核心都是利用单侧凸缘的轴向限位作用，加上直筒段的径向支撑/防护作用，用最简单的结构实现可靠的功能，没有多余的冗余设计，是工业设备中非常典型的简易实用结构件。
