可调节壁挂式电视安装支架结构设计

　　日常做商装、家装的显示设备安装项目时，这类壁挂支架是出镜率极高的结构件，很多人做建模时容易忽略实际安装的边界约束，最后出的图纸到现场装不上，要么就是调节卡滞，反而给施工添了麻烦。先从实际应用场景说，不管是家庭客厅壁挂电视、会议室挂装商用显示屏，还是门店的宣传屏吊装/壁挂安装，这类支架的核心作用是替代落地底座，把显示设备固定在垂直墙面上，同时释放桌面、地面的占用空间，还能根据观看视角调整屏幕的俯仰、左右偏转角度，避免屏幕反光或者观看角度偏斜带来的视觉疲劳。

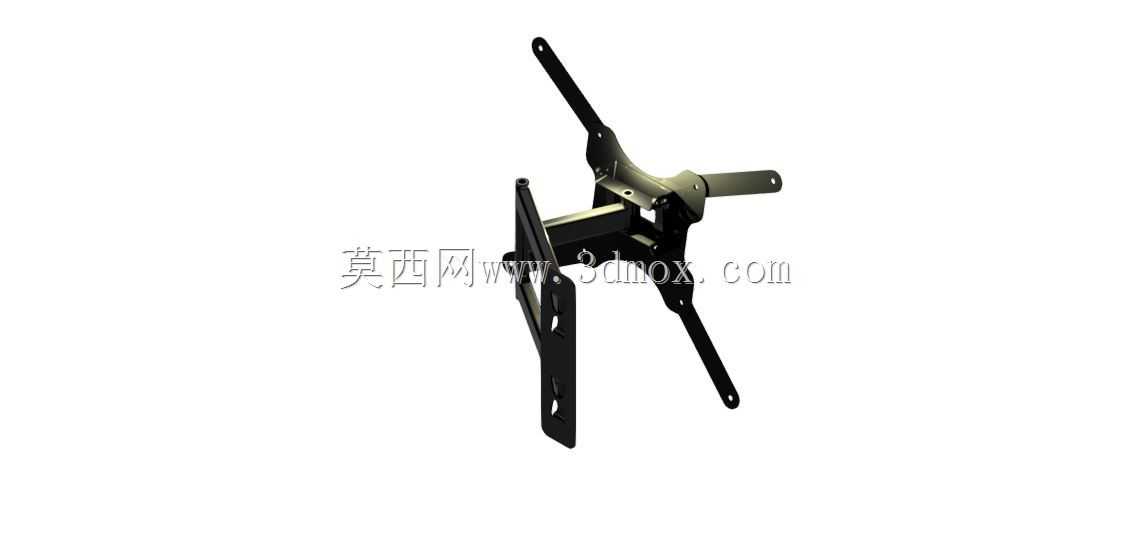

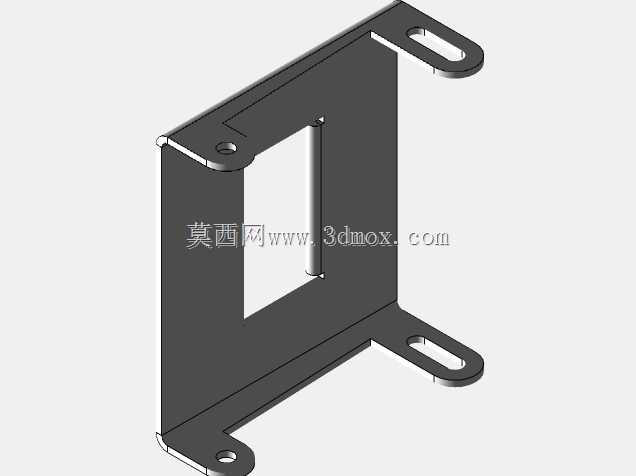

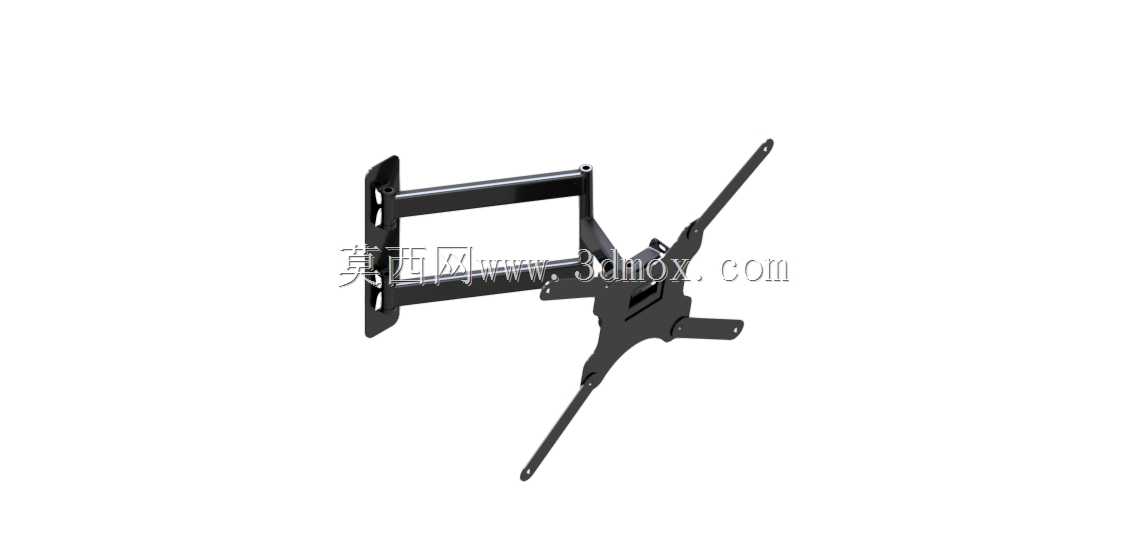

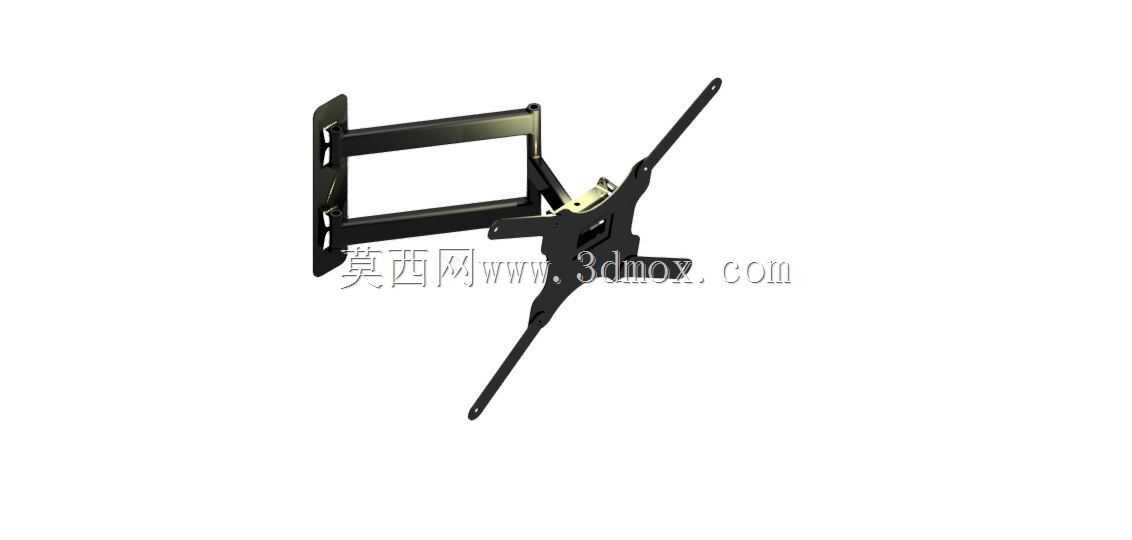

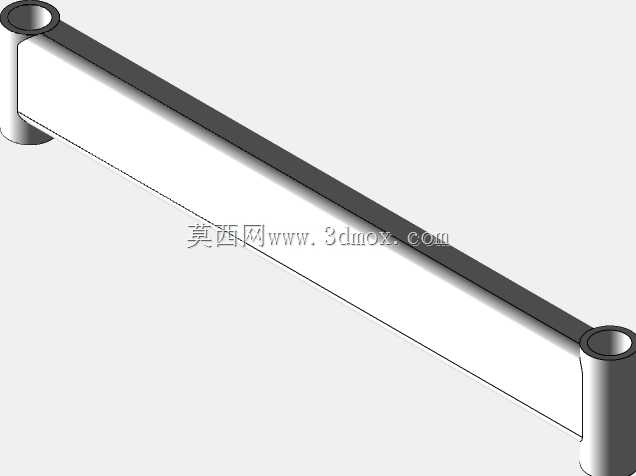

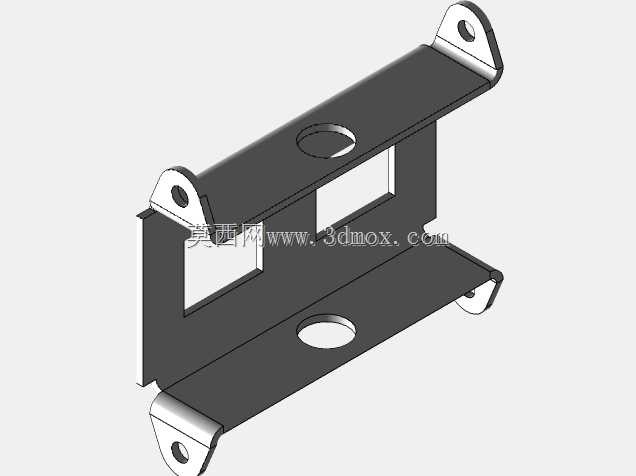

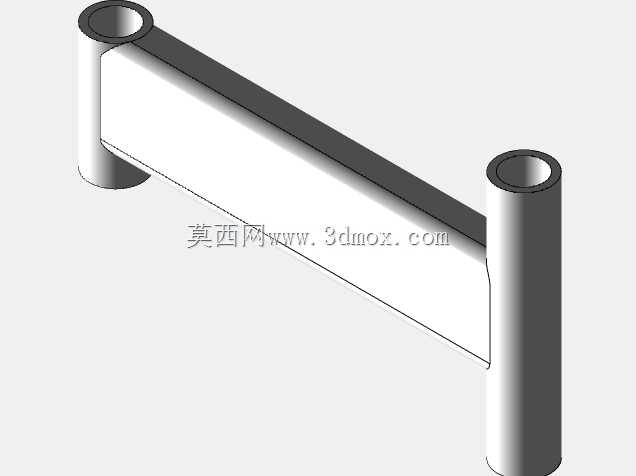

　　从结构设计思路来看，这款支架采用分体式结构设计，分为墙面固定底座和屏幕挂载臂两部分，中间通过铰接转轴连接，这部分的转轴阻尼是设计重点——阻尼太小的话，屏幕调整完角度会慢慢下坠，阻尼太大又会导致调节时需要用很大的力，甚至掰动时带动墙面膨胀螺栓松动，所以建模时要预留转轴处的阻尼垫片安装位，同时要做角度限位结构，避免俯仰角度过大时屏幕磕碰墙面，或者挂载臂超出安全调节范围出现结构脱开的风险。墙面固定部分采用矩形框式结构，相比整块钢板的底座，框式结构既能减轻整体重量，又能避开墙面预埋的线管、线盒位置，安装时可以根据墙面实际的布线情况调整固定点位，不用在承重墙上打过多的孔，也能适配不同间距的膨胀螺栓安装要求。

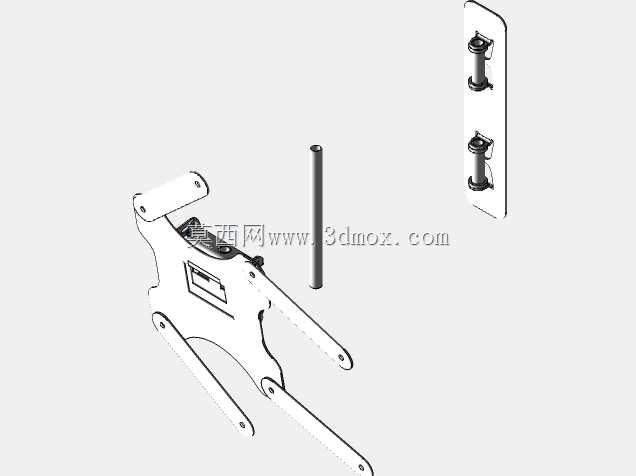

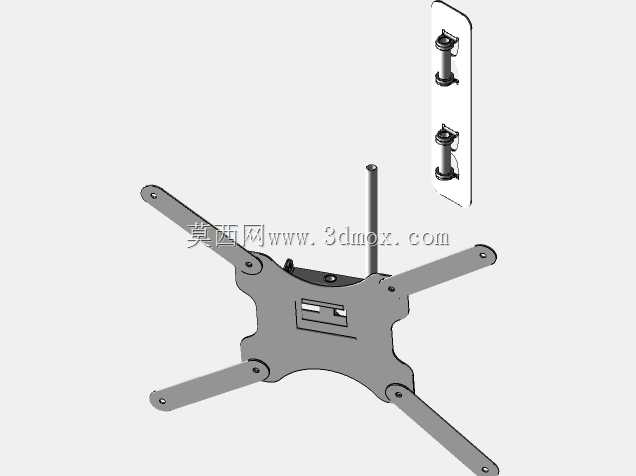

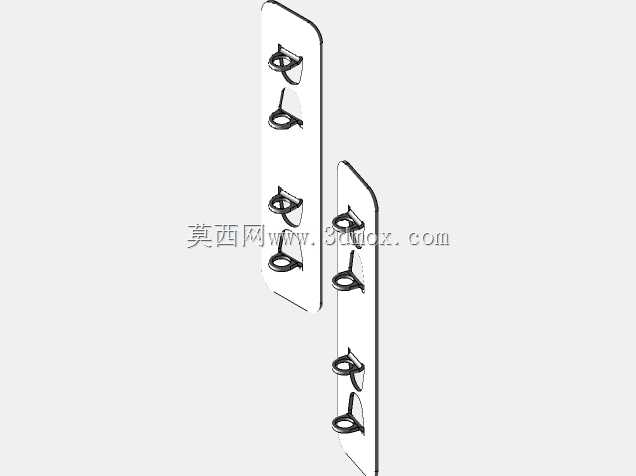

　　屏幕挂载端采用四爪式的挂接结构，四个挂臂上预留了多组不同间距的安装孔位，这部分是为了适配不同尺寸、不同孔距的显示设备——不同品牌、不同英寸数的电视，背部的VESA安装孔距差异很大，从最小的100100mm到400400mm的孔距都要覆盖，所以挂臂上的长圆孔设计要留足调节余量，同时挂爪的弯折角度要做圆弧过渡，避免安装时刮花屏幕背部的塑料外壳，挂爪末端要做防脱卡扣结构，防止屏幕挂装后因为外力拉扯从支架上滑落。

　　再说到安装边界的尺寸要求，做三维建模时首先要明确墙面固定底座的安装平面度要求，墙面如果是实体承重墙，底座贴墙侧的平面度公差要控制在1mm以内，避免安装后底座出现翘曲，导致固定螺栓受力不均；如果是轻钢龙骨石膏板墙面，还要在模型里预留加装背板的空间，不能直接用自攻螺丝固定在石膏板上，否则承重达不到要求容易掉落。支架收拢状态下，屏幕和墙面的间距要控制在合理范围，间距太小不利于屏幕背部的接线和散热，间距太大又会显得屏幕离墙过远不够美观，常规这类支架收拢后的离墙距离在5cm左右，拉出调节后的最大离墙距离可以到30cm以上，方便后期插拔背部的HDMI线、电源线，不用每次把屏幕拆下来接线。俯仰角度的调节范围一般设置为前倾15度、后仰5度，这个角度范围基本覆盖了坐姿、站姿观看的视角需求，左右偏转的角度可以做到各45度，满足会议室不同位置参会人员的观看需求。

　　结构强度方面，建模时要做受力仿真验证，整个支架的承重载荷要匹配对应尺寸屏幕的重量，一般这类支架承重在35kg到50kg之间，铰接部位的销轴要采用碳钢材质，避免长期承重出现变形，所有钣金件的折弯处要做圆角处理，去除毛刺锐边，安装时不会划伤施工人员的手，也不会割破连接的线材。另外还要考虑走线的空间，支架的臂身位置要预留走线槽或者扎带固定位，屏幕的连接线可以顺着支架臂规整固定，不会因为角度调节拉扯线材，也避免线材外露显得杂乱。很多新手建模时只做外观结构，忽略了安装时的操作空间，比如固定螺栓的位置要预留扳手的操作间隙，挂装屏幕时要有导向斜面，方便屏幕挂扣对准底座的挂位，不用两个人抬着屏幕反复对位，降低现场安装的难度。
