带花边褶皱结构的果冻包装容器造型

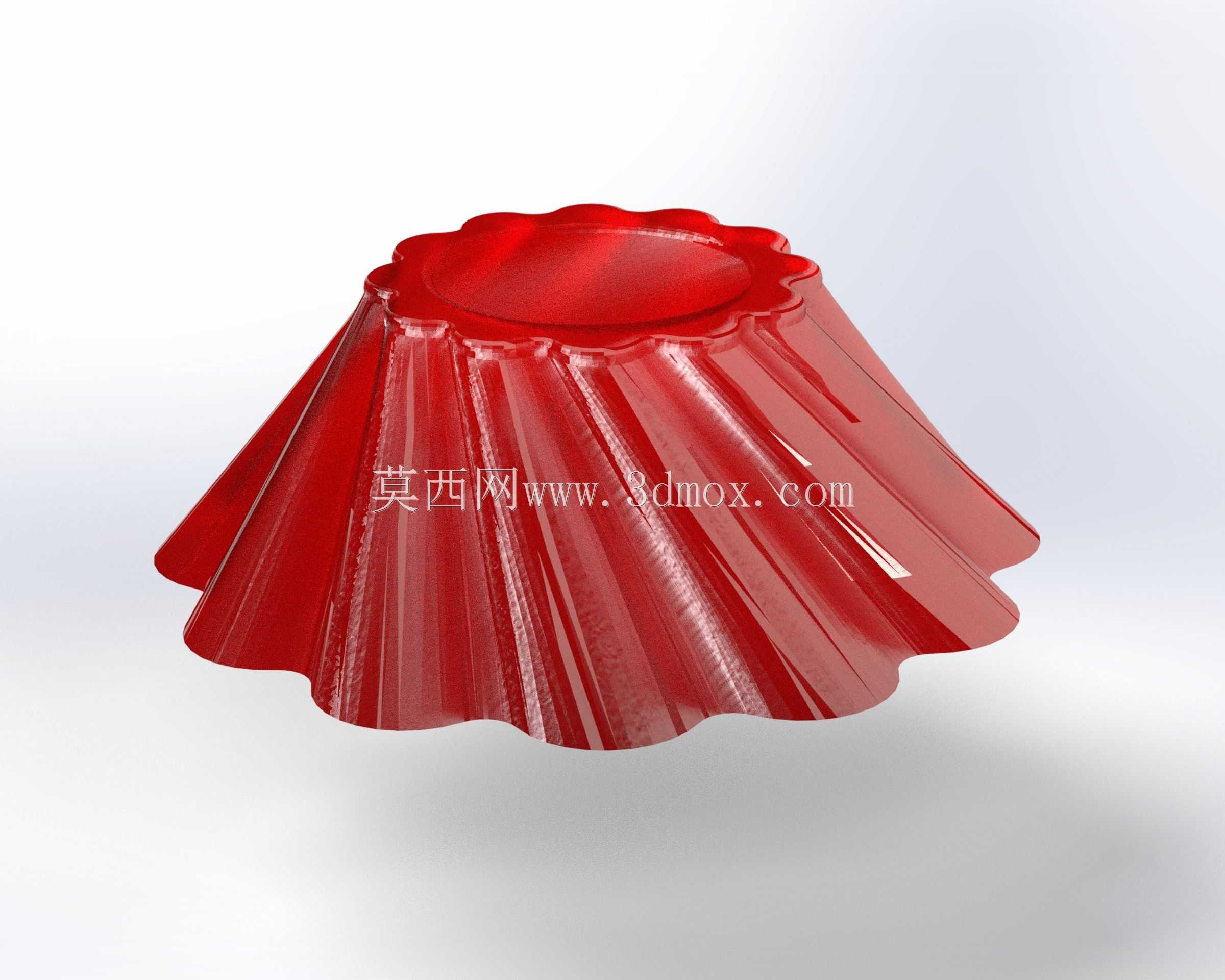

　　日常快消食品领域里，果冻这类凝胶类休闲食品的包装容器，既要满足内容物的密封防护需求，也要兼顾消费者开启时的握持手感、视觉辨识度，同时还要适配自动化灌装生产线的上料、充填、封口、脱模全工序节拍，这类容器的结构设计往往需要在薄壁成型特性、外观造型辨识度、生产工艺适配性之间找到平衡。这个造型采用了上窄下宽的锥台主体结构，顶部为平整的圆形封口面，边缘做了连续的波浪花边轮廓，从顶部封口面向下延伸出均匀分布的径向褶皱棱边，一直延伸到底部的波浪形敞口边缘，整体壁厚均匀，适合采用食品级PP或PET材质通过吸塑或者注塑工艺一次成型。从生产适配角度看，顶部平整的圆形区域是热封封口的工作面，平面度公差需要控制在0.1mm以内，

　　保证铝箔封口膜热压时能够完全贴合，避免出现漏封、密封不严导致的内容物变质问题；径向分布的褶皱棱边一方面是增强薄壁容器的结构刚度，避免容器在堆叠、运输过程中受挤压出现侧壁凹陷变形，另一方面褶皱形成的竖向棱边能够在消费者开启容器时提供更好的摩擦力，即便手部沾有水渍也能稳定握持，不会出现打滑脱手的情况。底部的波浪形敞口边缘和顶部花边轮廓上下对应，一方面在容器堆叠存放时能够形成稳定的嵌套定位，多个空容器堆叠时不会出现侧向滑移，提升仓储和生产线输送过程的稳定性，另一方面波浪形边缘相比平直圆形边缘，在消费者撕开封口膜后食用时，边缘的弧度更贴合唇部接触的触感，不会出现平直硬边硌嘴的问题。在三维建模过程中，

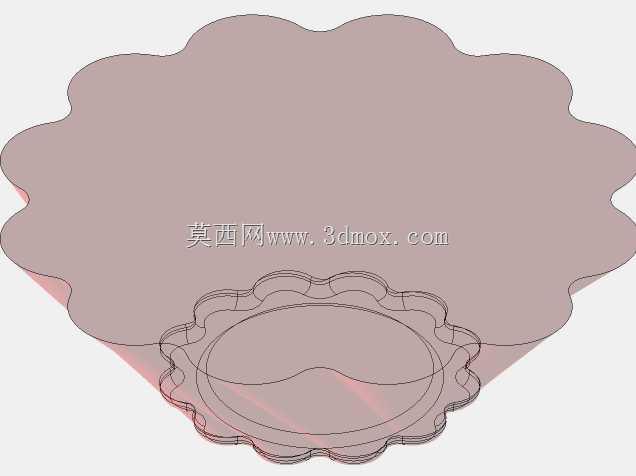

　　这类薄壁褶皱结构需要重点处理曲面的顺滑过渡，每一条径向褶皱的曲率变化要保持一致，避免出现曲面扭曲导致的壁厚不均，在模具设计环节，褶皱的拔模角度需要控制在1.5°以上，保证成型后容器能够顺利从模具型腔中脱出，不会出现粘模导致的结构拉伤。从自动化生产线适配角度看，整体锥度的设计要和生产线的输送定位工装匹配，容器在输送轨道上移动时，锥面能够自动导正位置，保证每个容器到达充填工位时都能和充填头精准对中，不会出现偏位导致的内容物洒漏；顶部封口面的直径尺寸要和热封模具的工作面尺寸匹配，预留0.2mm的定位间隙，保证热封压力能够均匀作用在整个封口区域。这类容器的外形尺寸通常根据内容物的净含量规格调整，常规30g装的果冻容器，

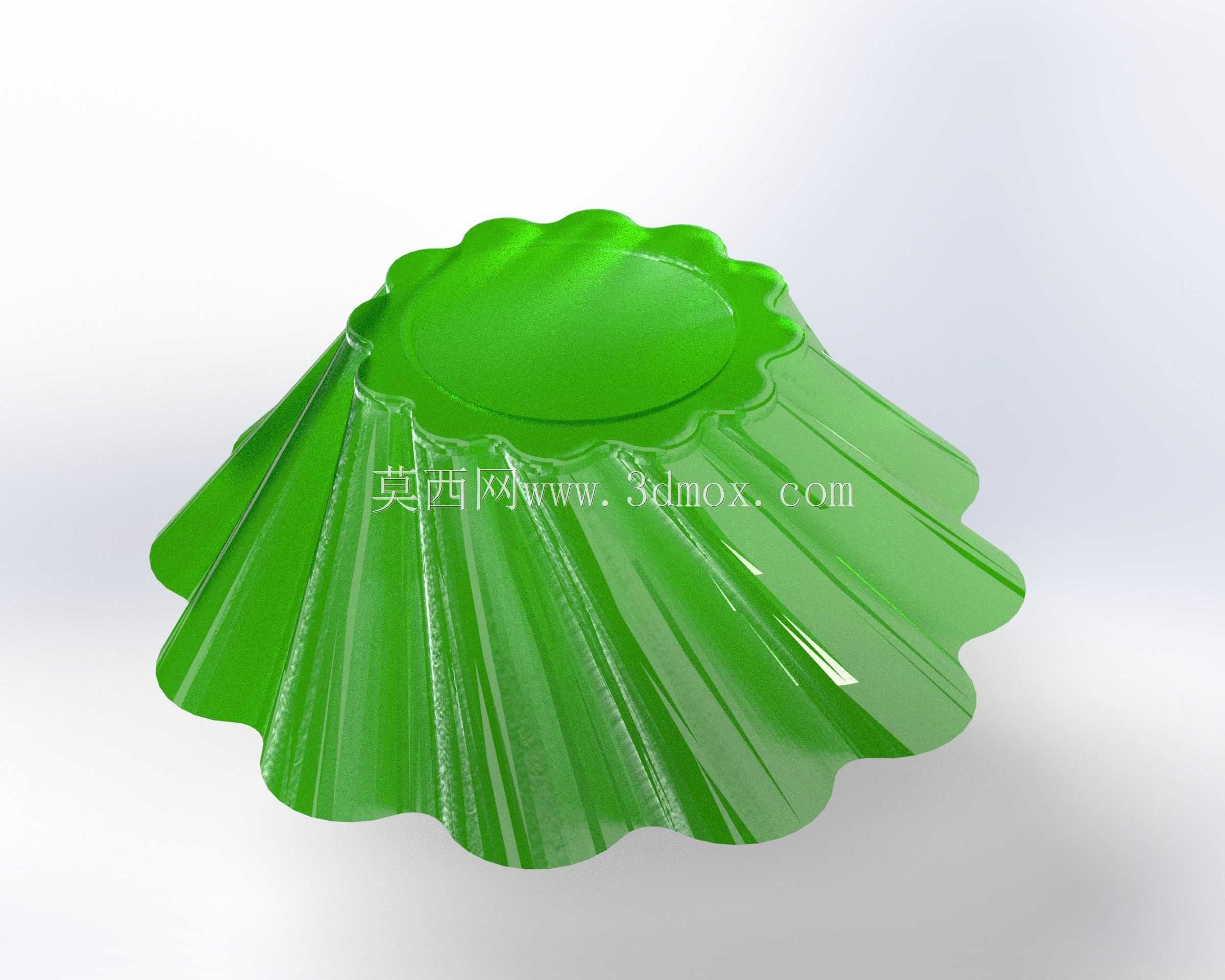

　　顶部封口面直径在35mm左右，底部敞口最大直径在55mm左右，整体高度在30mm左右，侧壁的褶皱深度控制在2mm，既能够保证足够的结构刚度，也不会因为褶皱过深导致内容物充填时出现残留，消费者食用时能够轻松将内容物挤出，不会在褶皱缝隙里残留过多果冻。另外，整体半透明的绿色外观设计，一方面能够和果冻本身的果味色调形成呼应，提升产品的视觉吸引力，另一方面半透明材质能够让消费者直观看到内部果冻的状态，判断内容物是否存在变质、杂质等问题，符合食品包装的可视化设计要求。在结构强度验证环节，需要模拟容器堆叠3层时的受压变形情况，褶皱棱边的分布要保证侧壁受力均匀，不会出现局部应力集中导致的开裂；同时还要模拟低温冷藏环境下的材质韧性，避免0-4℃的冷藏温度下容器受挤压出现脆裂。从模具加工角度看，褶皱曲面的加工需要采用五轴铣削工艺保证曲面的顺滑度，表面抛光粗糙度要达到Ra0.8以上，避免成型后容器表面出现模痕影响外观，同时光滑的模腔表面也能降低脱模阻力，提升生产效率。
