卡帕大地之域多面体测地穹顶结构

　　这类三角面拼接的半球形测地结构，最早脱胎于大地测量的球面分割逻辑，现在常被用在临时展陈场馆、户外营地遮蔽单元、小型天文观测台罩、特种传感器防护外罩这类场景里，核心优势是用最少的杆件和面板材料，实现最大跨度的无内部支撑空间，同时曲面风阻系数远低于常规方正建筑结构，在沿海多风区域的户外部署场景里，抗风载表现比同尺寸的方壳结构高出40%以上。

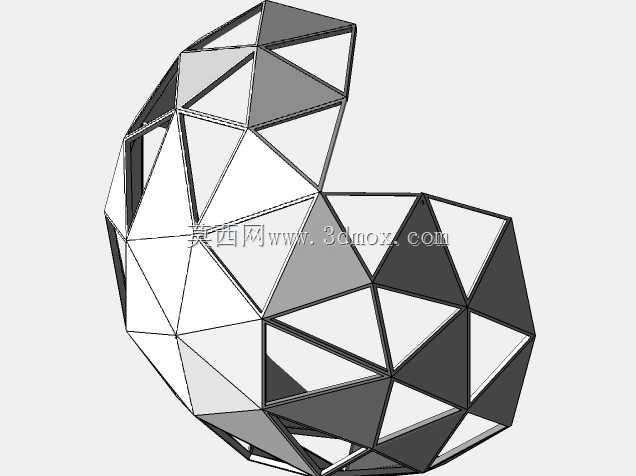

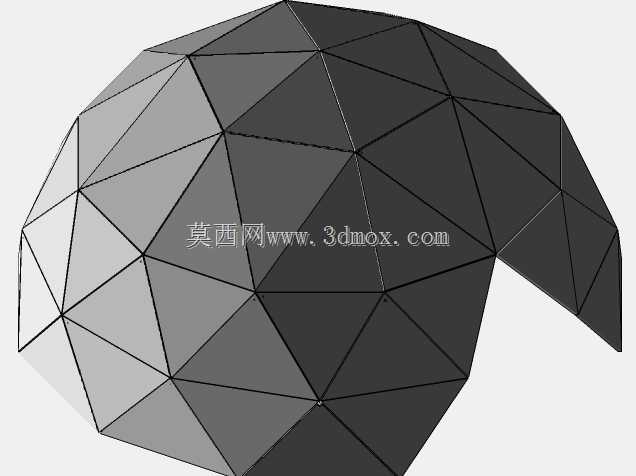

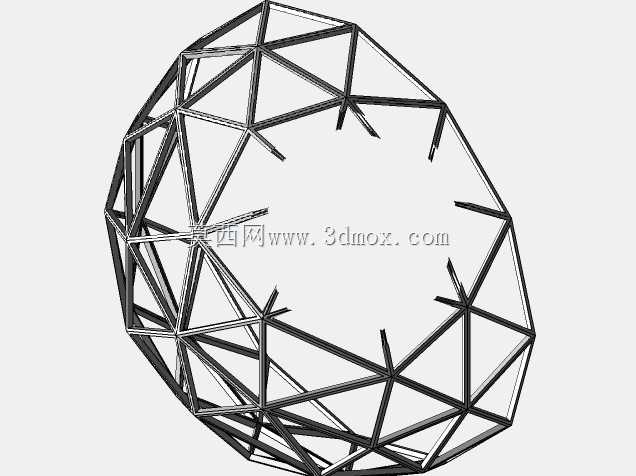

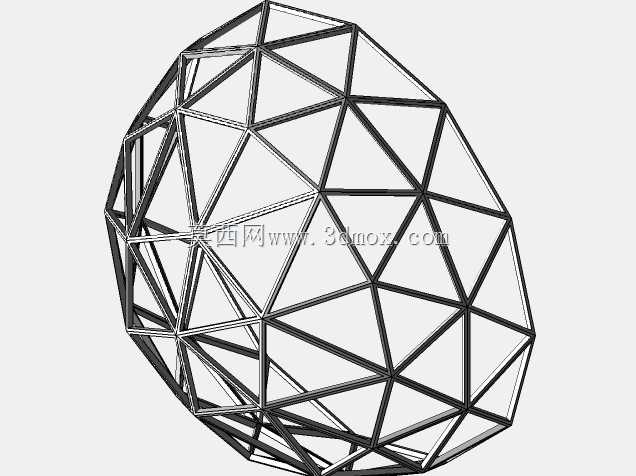

　　从结构设计逻辑来看，整个壳体是基于正二十面体的球面细分规则生成的，每一块三角形面板的边长误差控制在0.5mm以内，相邻面板的拼接边采用45度斜切坡口，安装时可以直接卡入预制的铝合金龙骨卡槽，不需要现场额外裁切调整，所有三角面的内角偏差不超过0.2度，拼装完成后整体球面的轮廓度误差能控制在2mm范围内，不会出现曲面凹凸不平的拼接错台问题。结构的受力传递路径非常清晰，外部施加的风载、雪载会通过每一块三角面板均匀分散到相邻的三个节点上，再顺着纵向的龙骨杆件传递到底部的安装环梁，不会出现局部应力集中的问题，哪怕单块面板出现破损，也不会影响整体结构的承载能力，只需要单独更换对应三角面板即可，维护成本比常规的整面壳体结构低很多。

　　在实际功能适配方面，这个结构的底部预留了整圈的安装法兰边，法兰边上均匀分布了16个M8的安装孔，孔位的中心圆直径和结构的底部开口直径保持一致，安装时可以直接固定在预制的混凝土基座或者金属支架上，不需要额外做转接件。结构的整体高度是底面直径的0.6倍，内部净空利用率能达到85%以上，比同直径的半球形结构多出12%的可用内部空间，内部可以根据需求挂载检测传感器、照明单元、通风模块，面板可以根据使用场景选择透光的PC耐力板、遮光的冷轧钢板或者隔热的铝蜂窝板，适配不同的使用环境要求。如果用作传感器的外防护壳，只需要在对应位置的三角面板上预留传感器探头的安装孔，孔位周边做翻边防水处理，就能满足IP65的防护等级要求，雨水会顺着三角面的拼接缝隙自然流到结构底部的排水槽，不会渗入内部影响电子元器件的正常工作。

　　设计过程中需要重点控制的是三角面的细分层级，细分层级越高，曲面越接近完美球面，但对应的面板数量、拼接工作量、成本也会同步提升，这个结构采用的是3级细分的三角网格，在曲面平滑度和加工成本之间做了最优平衡，肉眼几乎看不出明显的折线棱角，同时面板总数控制在合理范围，加工时只需要开3种不同尺寸的三角面板模具，就能完成整个壳体的拼装，模具成本比更高细分层级的结构降低60%。另外所有面板的拼接节点都采用了隐藏式设计，外部看不到外露的螺丝或者铆钉，整体外观流畅整洁，用作公共展陈装置的时候也有不错的视觉效果，不会因为外露的连接件破坏整体的几何美感。结构的底部环梁采用了加厚的矩形钢管制作，和上部的三角龙骨焊接成整体，整体刚度足够，吊装时不需要额外做临时加固，直接通过底部法兰的吊点就能完成整体吊装就位，安装效率比现场拼接的网架结构提升3倍以上。

　　在尺寸边界方面，这个结构的底面直径可以根据实际需求做等比例缩放，最小可以做到0.5米直径用作小型设备的防护外罩，最大可以做到20米跨度用作临时场馆，缩放时只需要调整三角面板的边长参数，不需要修改整体的网格拓扑逻辑，所有的拼接角度、节点结构都可以通用，系列化拓展的成本非常低。如果用作户外长期部署的结构，只需要在面板表面做氟碳喷涂处理，就能满足10年以上的抗紫外线、抗腐蚀要求，不需要频繁做表面维护。在积雪较多的北方区域，可以适当加厚面板和龙骨的壁厚，把结构的雪载承载能力提升到0.5kN/㎡，就能满足大部分北方地区的冬季使用要求，不会出现积雪压塌结构的问题。
