世界技能竞赛用精密锥型传感构件

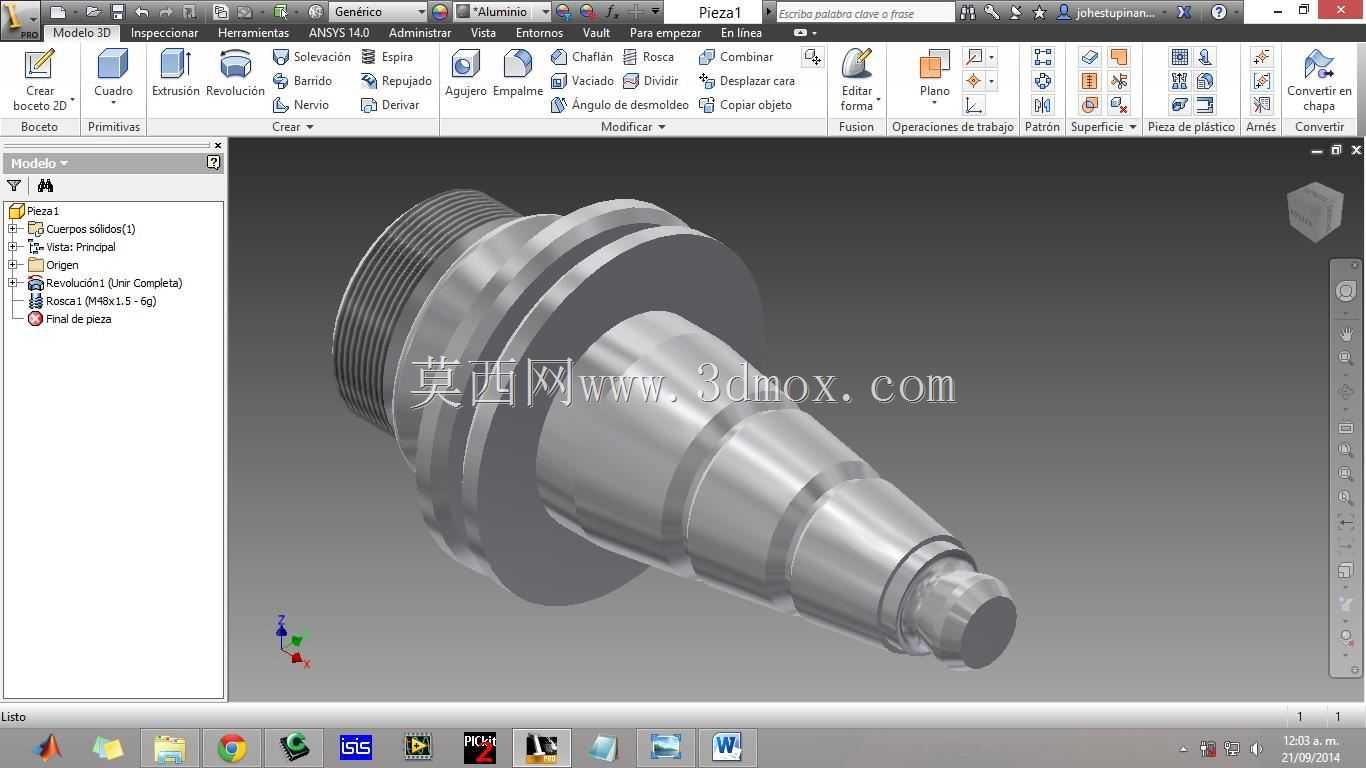

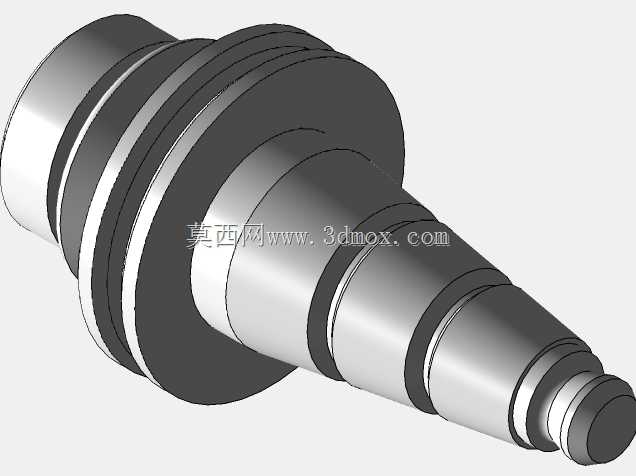

　　这款锥型精密构件是世界技能大赛机械类赛项的典型实操考核载体，同时也是工业传感类设备中常用的接触式探测核心部件，日常在三坐标测量机触发式测头、机床在机测量探针、精密装配对位传感单元中都能见到同结构原理的构件身影。从实际工况来看，这类构件需要在高速往复探测动作中保持微米级的位置重复精度，前端锥段直接接触被测工件表面，中段的阶梯轴结构承担导向与行程限位作用，尾部的连接结构负责和传感主体的触发模块锁紧固定，每一段的形位公差都会直接影响最终的测量触发精度。

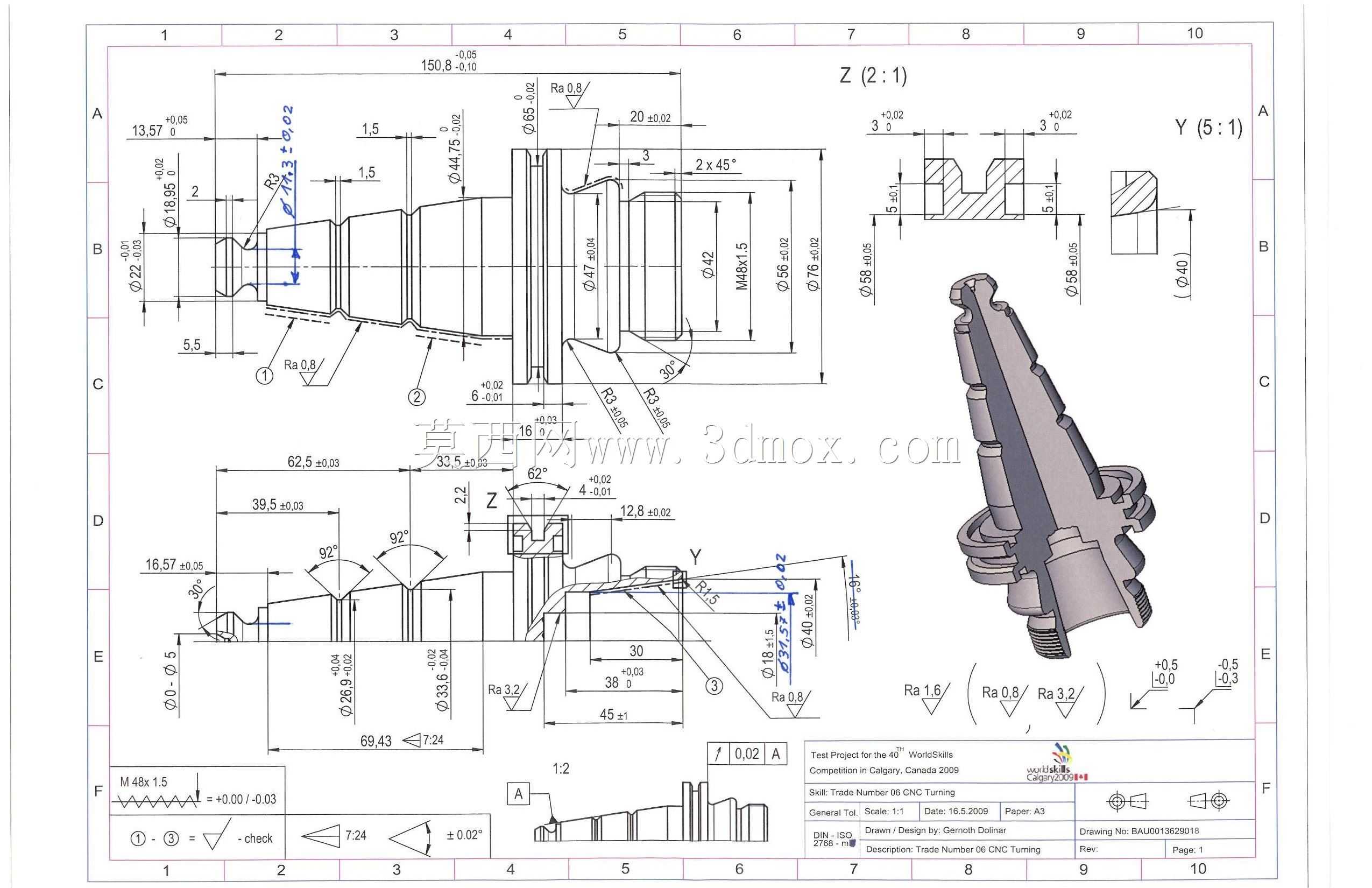

　　设计层面上，整体采用多段阶梯锥轴的布局，前端探测端做了小直径收窄处理，减少接触被测面时的接触应力，同时降低探测端的自重带来的触发预紧力偏差；相邻锥段之间的退刀槽位置严格匹配加工走刀路径，避免磨削加工时出现应力集中的尖角，也能减少热处理环节的开裂风险。从图纸标注的尺寸边界来看，构件总长度控制在159mm左右，最大外圆直径位于尾部安装段，为φ18mm，安装时的配合公差选在H6/g6的间隙配合区间，既保证拆装便捷性，又能控制径向跳动量在0.002mm以内；中段的限位轴肩端面和轴线的垂直度要求控制在0.005mm，确保安装后探测方向和传感主体的运动轴线完全重合，不会出现侧向分力导致的触发误信号。

　　细节结构上，构件上设置的多道环形密封槽，用来安装微型O型圈，阻挡加工现场的切削液、金属碎屑进入传感主体内部，保护内部的触发应变片结构；表面粗糙度的分区设计也完全匹配功能需求：前端探测接触段的粗糙度要求达到Ra0.8，减少和被测工件表面的摩擦阻力，避免划伤高精度工件的被测表面；中段导向段的粗糙度为Ra1.6，保证在导向套内往复滑动时的顺畅度，不会出现卡滞现象；尾部安装段的粗糙度为Ra3.2，满足锁紧配合的摩擦力要求即可，不需要过高的表面精度来增加不必要的加工成本。

　　从加工实现的角度来看，这类构件的工艺路线需要经过粗车留磨量、真空热处理淬硬到HRC58-62、外圆磨床粗磨各段外圆、数控工具磨床精磨锥面和密封槽、最后经过三次元检测全尺寸形位公差才能交付，尤其是Z向2:1放大标注的细部结构，对磨床的走刀精度和砂轮修整质量要求极高，也是技能竞赛中考察选手工艺编排、精度控制能力的核心考点。在实际设备装配中，这类构件更换时需要保证尾部连接螺纹的拧紧力矩控制在规定区间，力矩过大会导致锥段变形影响探测精度，力矩过小则会在高速探测时出现松动移位，同时装配前需要彻底清理各段轴肩的毛刺和残留磨屑，避免安装时出现垫屑导致的同轴度偏差。日常维护中，需要定期清理导向段的残留污物，检查密封槽内O型圈的老化情况，避免杂质进入传感主体内部导致触发失灵，这类构件的使用寿命通常和探测频次、被测工件材质硬度直接相关，在检测钢制工件的常规工况下，能保证百万次以上的探测触发精度不出现漂移。
