槽型光电式位置检测传感元件结构

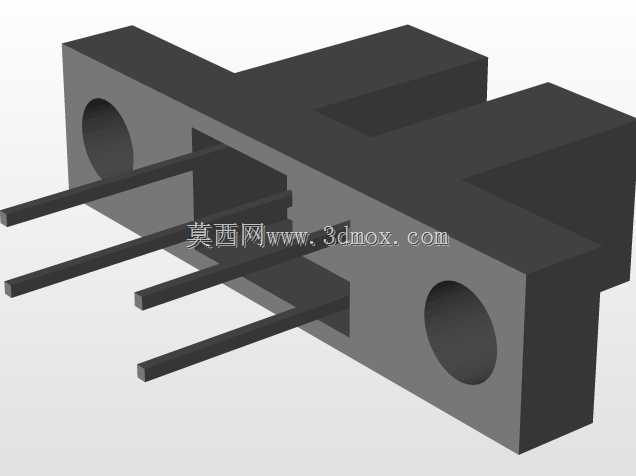

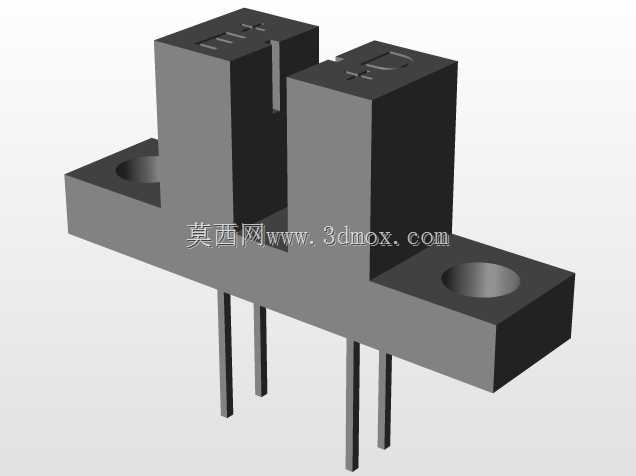

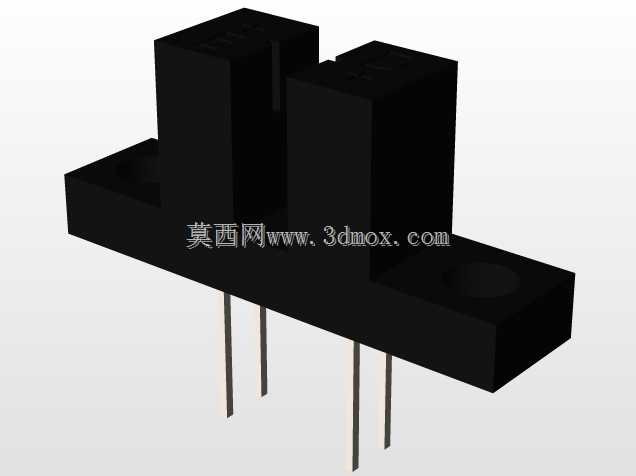

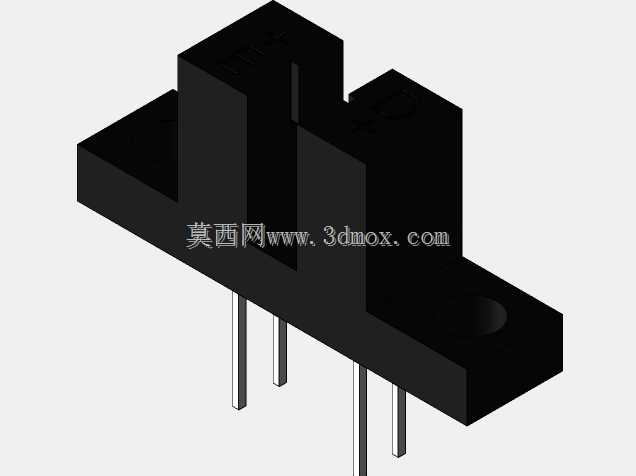

　　在自动化产线的工位定位、小型机电设备的行程限位、办公设备的走纸位置检测这类场景里，槽型光电传感元件是应用频次极高的基础检测部件，这类元件依靠槽口两侧的发射与接收端完成非接触式的位置判定，不需要和被测件产生机械接触，不会对运动部件造成额外阻力，也不存在机械磨损带来的寿命衰减问题，长期运行的稳定性远高于接触式的微动检测开关。做这类元件的三维结构建模时，首先要明确实际安装的边界约束，这类直插式槽型传感器的主体为黑色绝缘塑封结构，底部伸出四根直插金属引脚，引脚的间距、伸出长度都要匹配标准PCB板的焊盘孔位，避免后续做PCB Layout时出现焊盘对位偏差，导致元件无法正常插装焊接。主体部分的槽口宽度是核心功能尺寸，

　　槽口内部的光轴中心高度要和被测挡片的运动轨迹完全重合，挡片插入槽口时要能完全遮挡光路，同时不能和槽体内壁产生刮擦，建模时要给槽口内壁预留0.2mm左右的安全间隙，抵消装配时的位置公差。安装固定端的定位孔位置要严格参照实物的安装基准，这个孔位是用来穿装固定螺丝，把传感器锁定在设备安装支架上的，孔中心到槽口光轴的尺寸公差要控制在±0.1mm以内，否则会出现光路对位偏移，导致检测信号触发异常。从功能设计逻辑来看，这类槽型传感器的塑封外壳一方面要包裹内部的发射管、接收管和处理电路，起到绝缘防尘的作用，另一方面塑壳的结构强度要满足插装时的受力需求，在引脚插装焊接的过程中，外壳不会因为按压受力产生开裂变形。外壳的外形做了直角规整设计，

　　没有多余的曲面结构，一方面是适配注塑成型的工艺要求，减少模具抽芯的复杂结构，降低量产时的成型不良率，另一方面规整的直角面可以作为安装时的定位基准面，贴靠在安装支架的定位面上就能快速完成位置校准，不需要反复调整角度。实际选型应用时，除了关注槽宽和检测距离，还要注意元件的整体高度，在空间紧凑的设备内部，比如小型打印机的走纸通道、桌面型自动化点胶设备的运动模组旁，传感器的顶部不能和周边运动的部件产生运动干涉，建模时要把元件的最大外轮廓尺寸做精准还原，方便结构工程师在做整体装配校核时，提前排查空间干涉问题。引脚的长度设计也要兼顾不同的安装场景，如果是直接焊接在PCB板上，引脚伸出PCB背面的长度要控制在2mm以内，避免焊锡后引脚过长和周边金属构件短路；如果是通过接插件转接，引脚长度要匹配接插件的插装深度，保证接触可靠。这类传感器的响应速度快，适合检测高速运动的小尺寸部件，比如编码器的码盘齿、产线上流转的小型工件挡片，在做结构设计时，槽口的深度要足够，保证被测挡片在运动过程中即使有小幅的上下跳动，也能稳定遮挡光路，不会出现信号误触发的情况。建模过程中，塑壳表面的脱模斜度要按照注塑工艺的常规要求设置，一般外表面取1度左右的脱模斜度，既不影响整体的安装尺寸，也能方便注塑生产时顺利脱模。金属引脚的根部要做和塑壳的嵌合结构，避免引脚受外力时出现松动扭转，导致内部电路连接断开。很多工程师在做这类元件的装配设计时，

　　容易忽略传感器尾部的出线或者引脚的折弯空间，直插式的引脚如果需要折弯后焊接，要预留足够的折弯半径，避免引脚被折断，建模时可以提前标注出引脚的安全折弯区域，给后续的生产装配提供明确的参考。另外，塑壳的安装孔周边要做轻微的凸台结构，增加孔位周边的结构强度，避免锁紧固定螺丝时压力过大导致塑壳开裂。在不同的应用场景里，这类槽型传感器的安装支架一般会做成长条可调孔的形式，方便微调传感器的前后位置，让槽口光轴和被测挡片的中心对齐，所以模型里的安装孔位基准一定要准确，否则后续调整时会出现可调范围不足的问题。从长期运行的可靠性角度考虑，塑壳的材质一般选用耐温的工程塑料，能够适应波峰焊时的高温环境，不会在焊接过程中出现变形融化，建模时不需要体现材质的内部特性，但要把外形的所有配合尺寸做精准还原，保证虚拟装配的结果和实际装配完全一致，减少打样调试时的反复修改。
