铰接式关节连接组件结构设计

　　这套铰接关节组件是机械传动与连接系统里的核心受力构件，日常在需要实现往复摆动、角度补偿的连杆机构中随处可见，比如轻工设备的连杆传动单元、检测设备的可调支撑臂、工装夹具的活动压臂结构，甚至小型输送线的摆杆驱动端，都能见到这类结构的身影。它的核心作用是在两个被连接件之间传递拉压载荷的同时，允许二者绕铰接轴线产生一定角度的相对转动，抵消安装误差或者工作过程中产生的位置偏移，避免构件因为刚性约束产生附加内应力，提前出现疲劳断裂的问题。

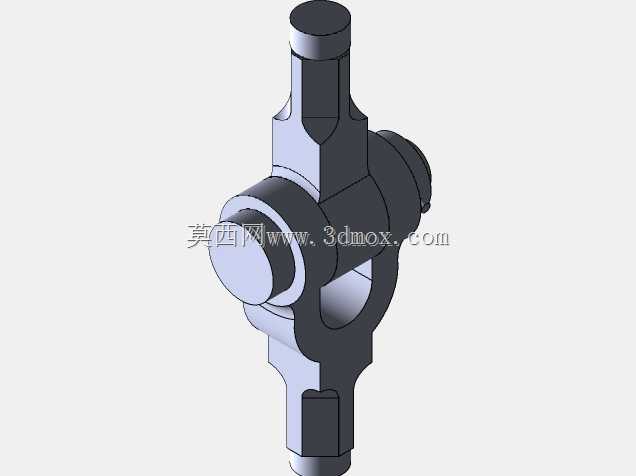

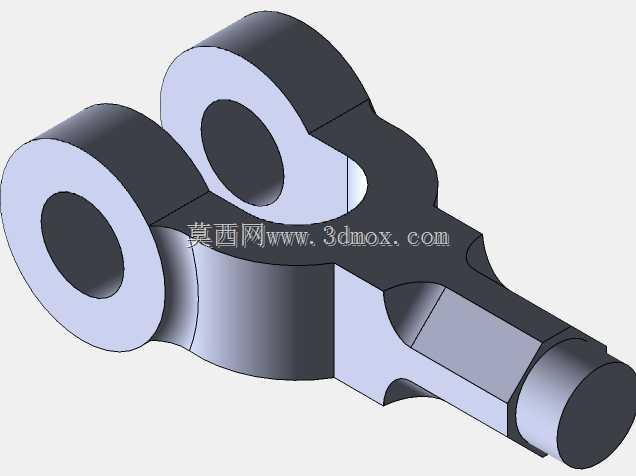

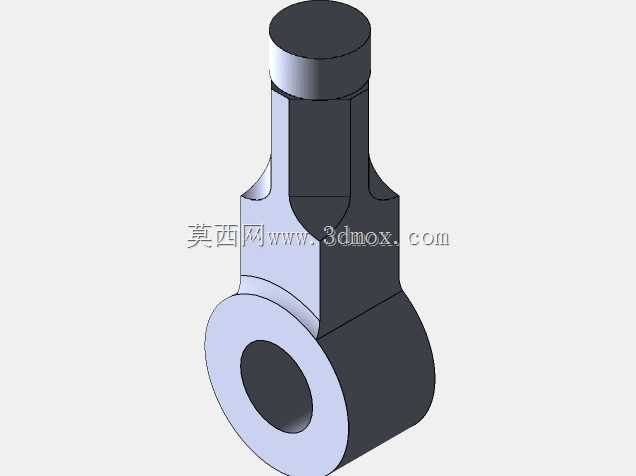

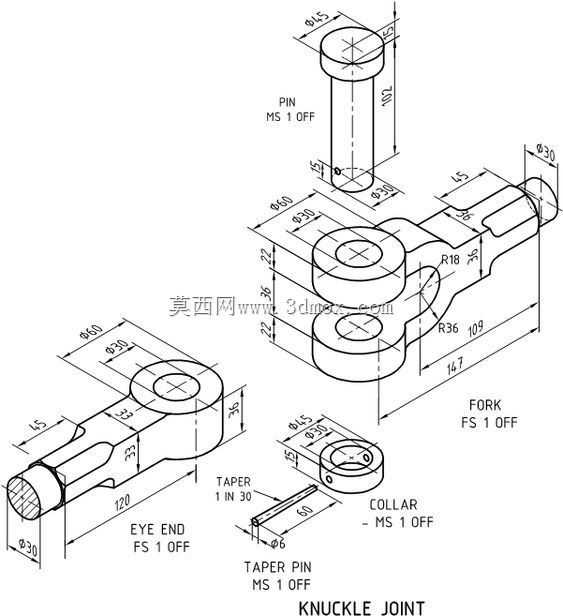

　　从结构组成来看，整套组件拆分后包含五个独立零件：带杆眼端接头、叉形接头、圆柱定位销、锥度锁紧销、限位套环，每个零件的结构设计都对应明确的装配逻辑。眼端接头一端是带通孔的环形铰接端，另一端是直径30mm的圆柱连接杆，杆身长度120mm，环形端外圆直径50mm，铰接通孔直径30mm，孔边做了1.5mm的倒角处理，装配时可以避免锐边刮伤配合销的表面，也能引导销轴顺利穿入。叉形接头是双叉耳结构，两个叉耳的同轴通孔直径同样为30mm，叉耳外侧间距36mm，刚好可以容纳眼端接头的环形端插入，叉身部分做了R18和R36的圆弧过渡，避免直角位置的应力集中，叉身末端是直径30mm的连接柱，整体叉耳到连接端的总长度109mm，两个叉耳的厚度各为7mm，装配后和眼端环形端的两侧各留0.1mm左右的间隙，保证转动时不会出现卡滞。

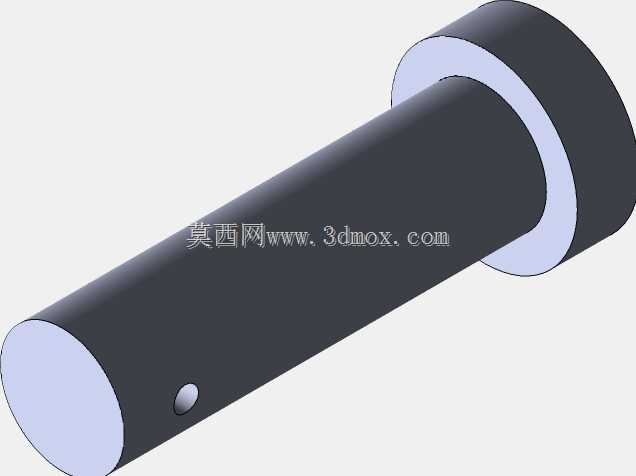

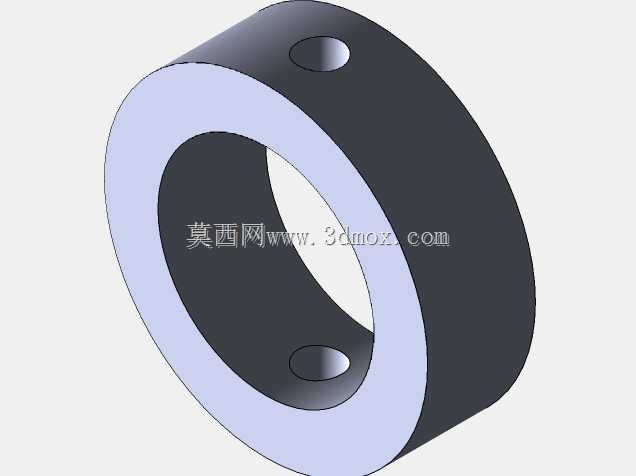

　　圆柱定位销是主要的受力承载件，总长度102mm，销身直径15mm，一端带直径15mm、厚度5mm的销头，销身靠近销头的位置开了一个直径5mm的径向通孔，用来穿装锥度锁紧销，销身和两个接头的铰接孔采用H7/h6的间隙配合，既保证转动灵活，又不会因为间隙过大产生晃动冲击。限位套环是套在圆柱销末端的环形零件，外圆直径15mm，内孔直径5mm，厚度5mm，套环上同样开有直径5mm的锥孔，和圆柱销上的径向孔对齐后，穿入锥度为1:30的锥销，就能把套环牢牢锁在圆柱销上，防止圆柱销在工作过程中从铰接孔里轴向窜出脱落，锥销总长度60mm，敲紧后产生的自锁力足够抵抗设备运行时的振动，不会出现松脱的问题。

　　设计这套结构的时候，首先要核算铰接部位的比压，根据整套机构传递的最大拉压力，结合销和孔的接触面积，确认接触应力在材料的许用范围内，避免长期转动磨损后出现间隙过大的问题；其次要控制两个叉耳的同轴度公差，装配前两个叉耳的孔同轴度要控制在0.02mm以内，否则穿入销轴后会出现别劲的情况，转动阻力大还会加速磨损。安装边界上需要注意，眼端和叉形接头的连接杆在接入对应构件时，要保证两个连接杆的轴线在铰接轴线的垂直平面内，避免工作过程中产生附加的弯矩，作用在销轴上的载荷要尽量沿铰接的径向方向，不要给销轴施加轴向力，否则会加重锁紧锥销的负担，长期运行可能导致锥销剪断。另外铰接部位需要预留润滑空间，虽然图纸上没有标注油槽，实际应用时可以在销轴上加工浅油槽，定期加注润滑脂，降低转动副的磨损速度，延长整套关节的使用寿命。这类关节结构因为结构简单、装拆方便、承载能力稳定，在中低速、中等载荷的摆动机构里适用性极强，只要根据实际载荷调整各部分的尺寸比例，就能适配不同的设备安装需求。
