罗伯茨直线运动连杆机构结构设计

　　在轻工包装、纺织机械以及老式仪表的记录执行端，经常需要在不使用直线导轨的前提下，让末端执行件走出近似直线的运动轨迹，这类需求如果直接采购线性导轨，不仅会抬升单台设备的物料成本，在多粉尘、短行程的往复工况下，导轨的密封维护也会成为后期运维的痛点，罗伯茨直线机构正是针对这类场景开发的纯连杆式直线生成结构。这套连杆结构完全依靠转动副完成所有运动传递，没有滑动摩擦副，所有铰接点都可以采用标准销轴配合含油轴套的结构，在低速往复的工况下，润滑周期可以拉长到设备半年定检时统一处理，不需要像滑动导轨那样定期擦拭涂脂，很适合用在户外露天安装的简易计量装置、农业小型机具的直线动作单元里。从结构组成来看，整套机构包含固定安装的两个基座铰接点、

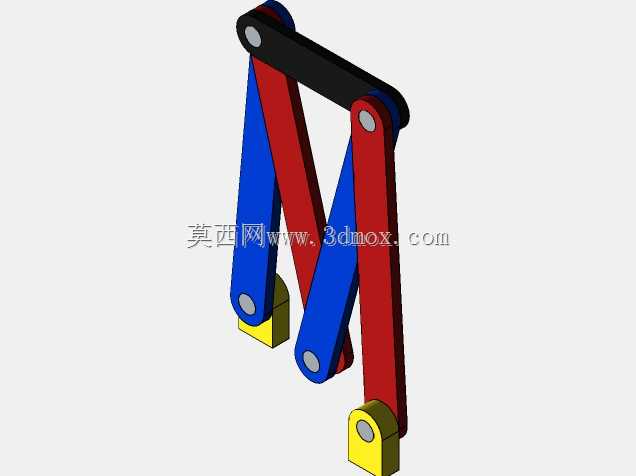

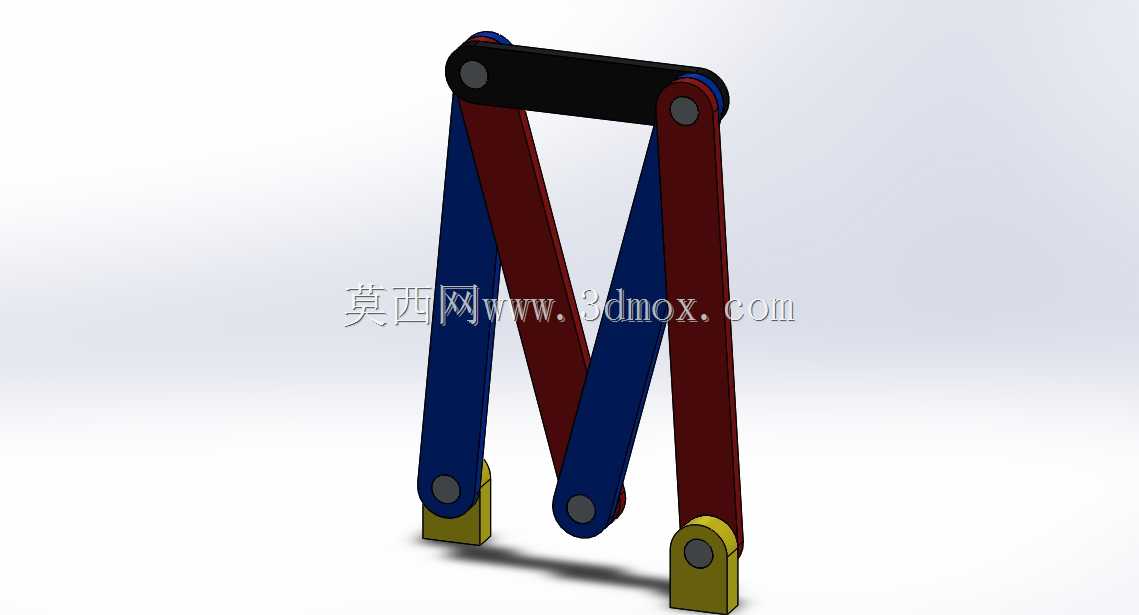

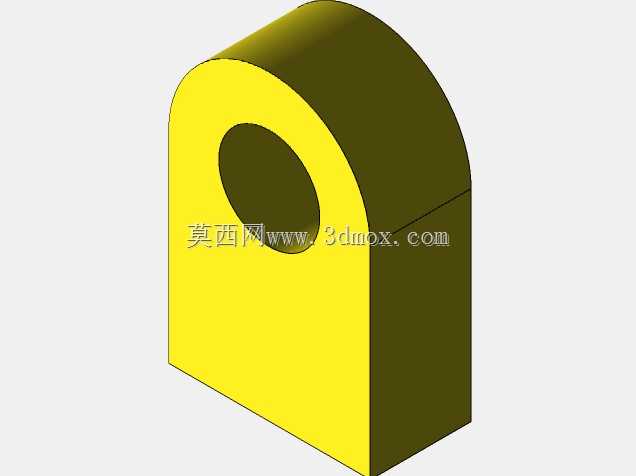

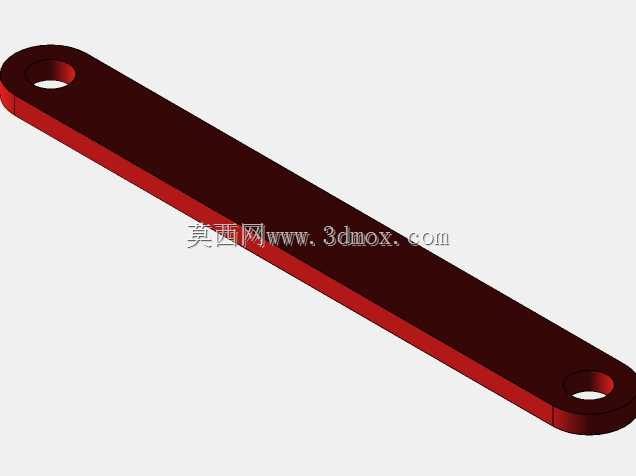

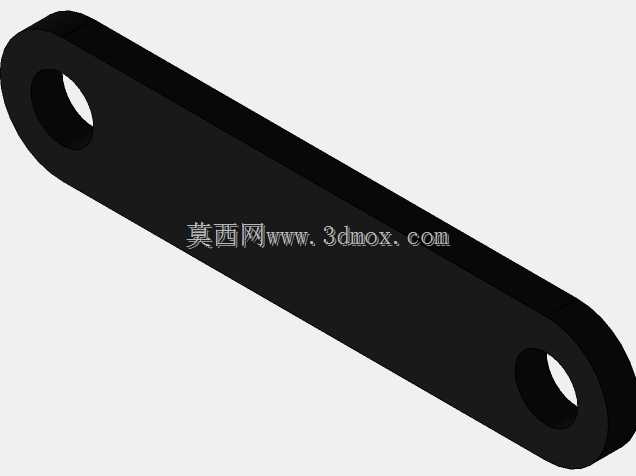

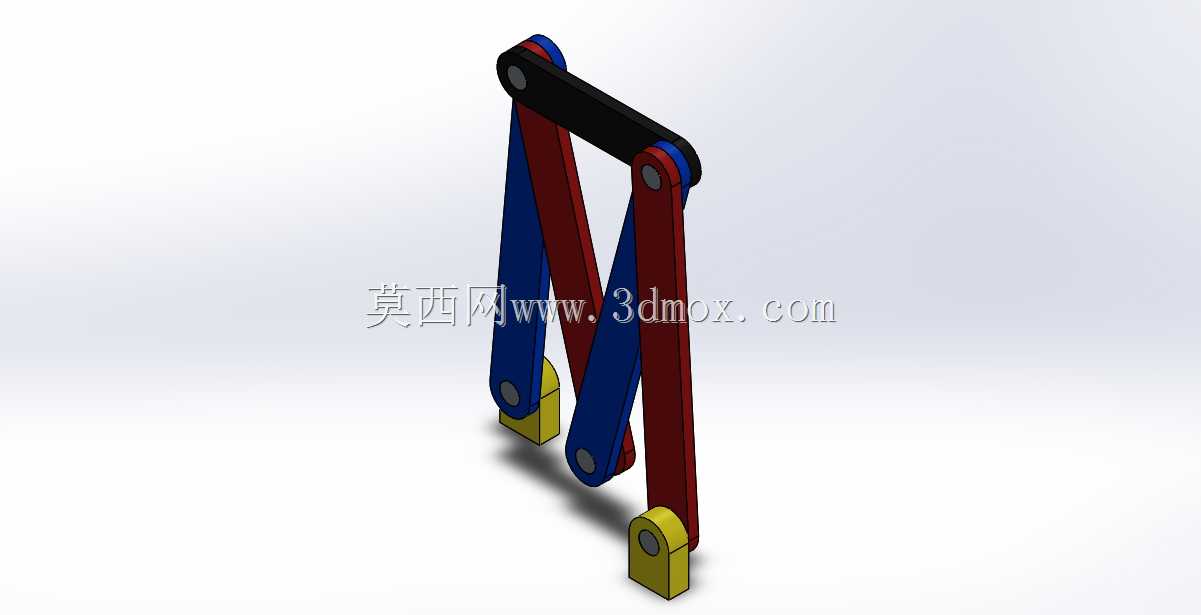

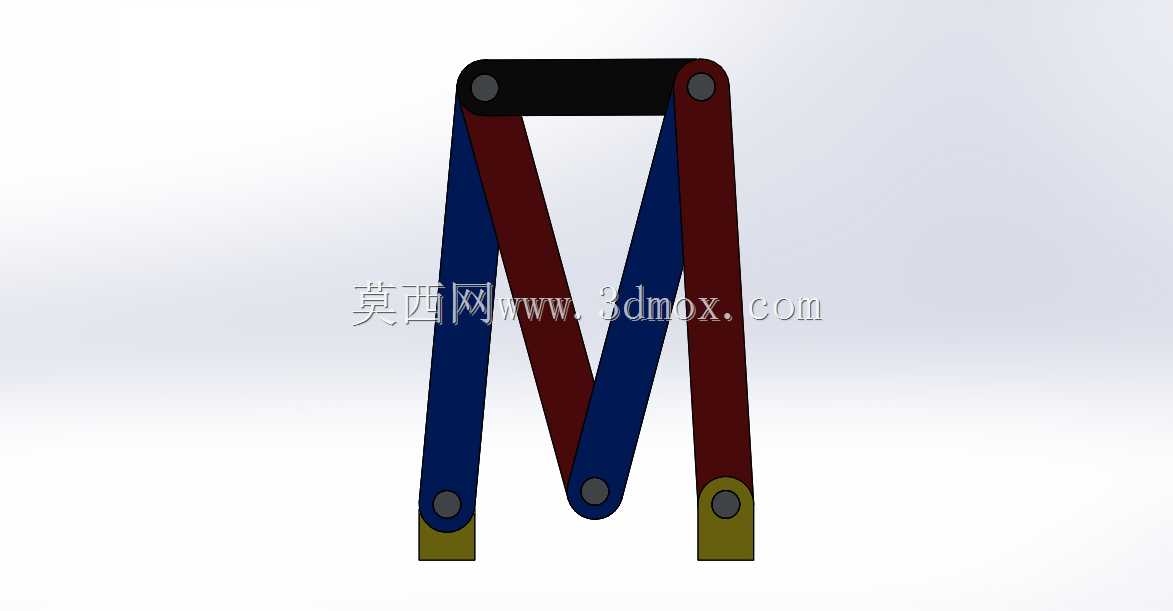

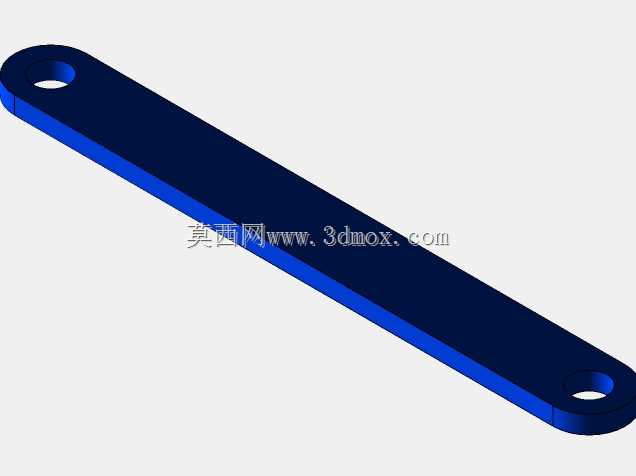

　　三根长度经过比例计算的连杆以及末端的执行件安装位，设计时首先要确定需要的直线行程长度，再根据罗伯茨机构的连杆长度比例公式反推各杆的孔位中心距，固定端的两个铰接点间距是整个机构的安装基准，这个尺寸一旦确定，整套机构的运动轨迹包络范围就基本固定，不会出现超出行程的剐蹭问题。实际建模过程中，所有连杆的铰接孔位都做了同轴度对齐约束，每根连杆的厚度方向预留了0.2mm的装配间隙，避免多连杆叠装时出现运动卡滞，末端的安装位做了通用的平面凸台结构，可以直接通过螺丝固定触头等执行零件，不需要额外做转接件。安装边界方面，整套机构在运动到极限位置时，横向宽度不会超过固定端两个铰接点间距的1.6倍，纵向高度不会超过最长连杆的1.2倍，在做设备布局时，

　　只需要在固定基座上预留两个对应孔距的安装螺纹孔，就可以完成整套机构的固定，不需要额外加工复杂的安装槽位。不同于常见的曲柄滑块结构，这套机构没有滑块和导轨的配合面，完全靠连杆的几何约束生成近似直线，在短行程（通常行程在100mm以内）的工况下，轨迹的直线度误差可以控制在0.1mm以内，完全能够满足普通工业场景下的直线动作需求，比如老式绘图仪的画笔驱动、小型包装设备的推料短行程动作、传感器的触发端往复驱动，都可以直接套用这套连杆结构，不需要额外采购直线导向零件。在做运动仿真验证时，要注意各连杆的铰接点不能出现过约束，每个转动副只保留绕销轴的旋转自由度，仿真过程中可以观察末端点的运动轨迹，调整连杆长度比例来修正直线段的长度和轨迹误差，

　　当需要更长的直线行程时，可以等比例放大所有连杆的长度尺寸，安装孔位也同步等比例偏移即可，不需要重新计算比例关系。结构选材上，普通工况下所有连杆都可以采用Q235钢板激光切割成型，铰接销轴采用45号钢淬火处理，轴套采用铜基含油轴承，整套机构的制造成本不到同行程直线导轨加滑块组件的三分之一，而且抗粉尘、抗冲击的表现远优于导轨结构，在砂石、棉絮较多的恶劣工况下，不会出现异物卡进导轨导致动作失效的问题。另外要注意的是，这套机构输出的是近似直线轨迹，在行程的两个端点位置会有微小的弧度偏移，所以在设计配套的执行件动作时，要把有效工作行程设置在轨迹中间的直线段部分，避开两端的弧形过渡区域，避免因为轨迹偏移导致执行件和周边零件发生碰撞。如果需要调整直线段的位置，只需要微调两根长连杆的长度，就可以让直线段的位置上下偏移，适配不同的安装高度需求，不需要改动固定基座的孔位，现场调试的灵活性很高。
