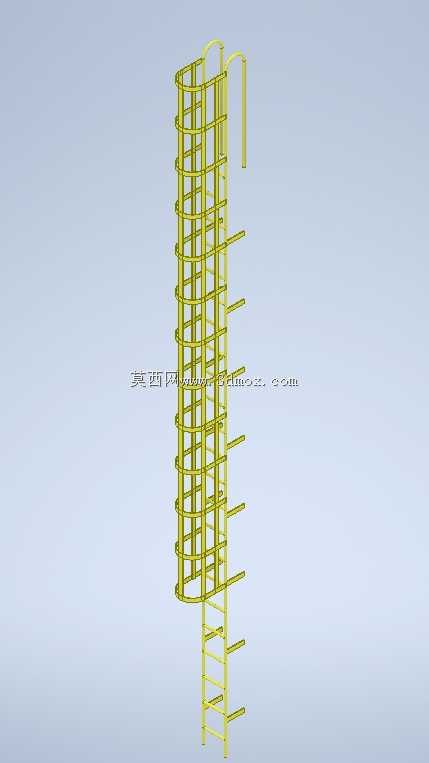

垂直护笼式直爬梯结构三维设计

　　这款垂直护笼直爬梯的三维结构，核心面向工业厂区内需要固定登高作业的场景，常见于储罐侧壁、厂房立柱、大型设备外侧的高位巡检通道搭建，是作业人员往返高低作业面的核心通行结构。从实际使用逻辑出发，设计时首先要匹配作业面的通行需求，爬梯的踏棍采用等间距排布，间距控制在成年人抬脚舒适的区间，避免步距过大造成攀爬疲劳，踏棍表面做防滑结构预留，实际生产时可采用花纹圆钢或者加装防滑套，防止雨天或者油污环境下攀爬打滑。护笼部分的环形箍圈采用等距分布，从距离地面一定高度的位置开始设置，一直延伸到顶部作业平台边缘，箍圈之间通过纵向连接杆焊接固定，形成连续的防护圈，能够有效避免攀爬人员后仰坠落，护笼的径向尺寸预留足够的攀爬活动空间，

　　不会对人员攀爬动作造成剐蹭阻碍。爬梯的侧面设置有与建筑或者设备主体连接的固定支架，支架沿爬梯高度方向分段布置，每段间隔经过受力核算，能够承受多人同时攀爬的载荷，同时抵消风载、设备振动带来的结构晃动，保证爬梯整体的结构稳定性。顶部位置延伸出扶手段，方便作业人员攀爬至平台时借力扶持，完成从爬梯到平台面的动作过渡，底部的起始段踏棍距离地面高度控制在合理范围，方便人员抬脚起步，不需要额外设置垫脚结构。从建模逻辑来看，整个结构采用参数化搭建，踏棍、护笼箍圈、纵向连接杆、固定支架都可以根据实际安装高度、安装面的结构尺寸做参数调整，不需要重新绘制整体结构，只需要修改对应参数就能快速生成适配不同场景的爬梯模型。

　　结构上所有杆件的连接位置都预留了焊接坡口的示意，实际生产时可以直接参照模型做下料、焊接组装，不需要二次深化节点设计。安装边界方面，爬梯与固定面之间预留了足够的间隙，避免攀爬时衣物、工具与墙面或者设备面发生剐蹭，固定支架的连接孔位做长圆孔预留，能够抵消安装面的施工误差，降低现场安装的对位难度。护笼的开口位置正对攀爬方向，侧面无突出杆件，不会对人员上下造成磕碰，爬梯整体宽度控制在单人通行的合理尺寸，既满足通行需求，又不会过多占用设备周边的安装空间，适合在空间紧凑的厂区设备旁安装使用。在实际工况适配中，这款爬梯结构可以根据使用环境调整杆件材质，比如腐蚀环境下可以替换为不锈钢杆件，户外使用时可以在模型基础上增加热镀锌表面处理的工艺预留，

　　高寒环境下可以在踏棍位置增加伴热结构的安装位，避免踏棍表面结冰打滑。整个模型的结构细节完全贴合实际生产安装的需求，没有冗余的装饰结构，所有杆件的受力路径清晰，固定点的载荷传递直接，能够满足长期高频次登高作业的使用要求，结构的安全冗余度符合工业梯具的相关安全规范，不会出现结构失稳、防护缺失的问题。
