螺旋压紧式扭力夹持钳结构设计

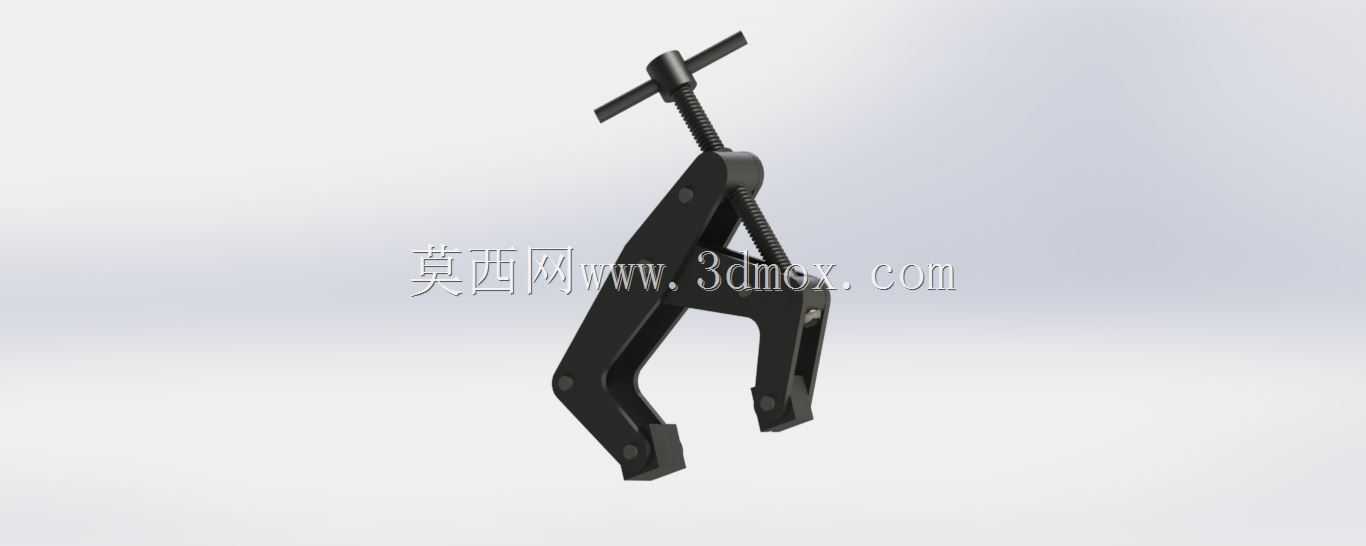

　　这款螺旋压紧式扭力夹持钳，是工装夹持场景里适配窄空间作业的手动夹紧构件，日常在钣金临时定位、管材对接施焊、小尺寸零部件铣削辅助装夹、线束端子压接辅助固定等场景里都能见到它的应用。区别于普通固定开口的F夹，它的钳体采用了一体式弯折的高强度合金钢臂结构，两个钳臂通过中置的铰接销轴形成杠杆增力结构，配合顶部的T型旋压螺杆，能在手动施加较小扭力的情况下，在钳口位置输出足够的夹持正压力，避免被夹工件出现松脱移位。

　　从实际作业的适配性来看，它的钳口做了阶梯式的咬合齿面设计，接触面上的浅齿纹不会在软质金属、工程塑料工件表面留下过深的压痕，同时又能提供足够的静摩擦力抵抗横向剪切力，哪怕是夹持表面带轻微油污的工件，也不会出现打滑偏移的问题。顶部的T型旋拧手柄做了圆弧过渡处理，长时间手动旋紧施压的时候不会硌伤手掌，螺杆和活动压块之间做了防脱的铆接结构，压块可以随工件表面的角度做小范围的自适应偏转，哪怕被夹工件的两个夹持面存在小角度的不平行，也能保证钳口和工件表面完全贴合，不会出现点接触导致的应力集中压伤工件。

　　设计层面上，这款夹持钳的钳臂轮廓做了内凹的弧形让位设计，当需要夹持带有凸起结构、或者安装位置旁边有干涉障碍物的时候，弧形的钳臂可以避开周边的凸台、螺栓头等结构，不需要额外调整工件的装夹位置就能完成夹紧作业，这一点在设备维修现场的应急装夹场景里实用性很强——很多现场维修作业没有条件挪动重型工件，夹持工具本身的让位结构就能解决大部分干涉问题。铰接销轴的位置做了偏心距优化，当钳口处于最大开口状态时，钳臂的张开角度不会超过人手单手握持的舒适范围，操作人员单手握持钳体定位、另一只手旋紧顶部螺杆就能完成整个装夹动作，不需要额外的辅助工具配合。

　　从安装边界和尺寸适配的角度来说，这款夹持钳的最大开口距离可以覆盖常规小规格工装夹持的需求，钳体整体的外轮廓宽度控制得比较窄，哪怕是在密集排布的管路间隙、工装夹具的预留空位里，也能顺利伸进去完成夹紧作业。钳臂的厚度经过强度校核，在额定夹持力下不会出现塑性变形，螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的自锁性能，夹紧之后即使受到作业过程中的振动影响，也不会出现螺杆自行回松、夹持力下降的问题。钳口的咬合面做了淬火硬化处理，长期使用之后不会因为反复咬合出现磨损塌陷，能长期保持稳定的夹持精度。

　　在实际的生产作业场景里，这类扭力夹持钳往往不是作为永久固定构件使用，更多是承担临时定位、辅助压紧的作用：比如钣金拼接焊接的时候，用它把对接的两块板件夹紧对齐，避免焊接过程中热变形导致接缝错位；又比如在台钻上加工小零件的时候，如果零件尺寸太小不适合用平口钳装夹，用这种夹持钳夹住零件靠在台钻工作台的定位挡块上，就能安全完成钻孔作业；还有设备检修的时候拆卸过盈配合的小零件，也可以用它夹住零件配合拉马作业，避免零件滑脱。它的整体结构没有多余的复杂构件，日常维护只需要定期在铰接销轴和螺杆螺纹位置涂抹少量润滑脂，就能保证操作的顺畅性，不会出现卡滞、锈死的问题，哪怕是在潮湿、多粉尘的车间环境里长期存放，也能保持可靠的使用性能。
