多接口紫铜汇流歧管管件结构设计

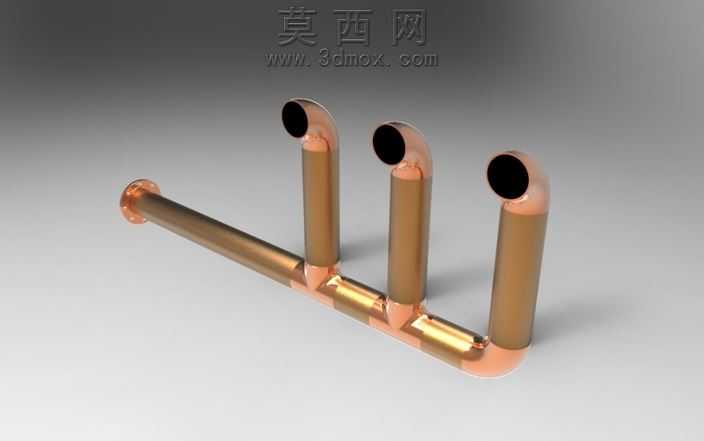

本模型为多接口汇流类紫铜管件，采用三维参数化建模方式完成全结构设计，建模过程中先以草图绘制主管路的走向中心线，基于中心线扫描生成主管的基础管体，再依次定位三个垂直向上的支管接口位置，通过布尔运算完成支管与主管的连通合并，同时对所有管路衔接处做圆角过渡处理，避免流体输送过程中出现直角涡流阻力。模型渲染阶段采用紫铜金属材质，调整材质的粗糙度、反射率参数还原紫铜特有的暖金属光泽，管体端口做黑色哑光处理模拟管路截断后的截面效果，整体渲染场景采用渐变灰色背景，搭配柔和的漫反射打光，清晰呈现管件的整体轮廓与管路走向。结构设计上主管采用一端带法兰连接盘的长直圆管结构，法兰盘上预留均匀分布的安装孔位，可直接与上游供水管道实现密封对接，主管沿轴向依次排布三个90度弯管向上的支管接口，每个支管均为等径直管，末端为平口结构可对接下游出水支路，所有管路的壁厚保持均匀一致，既满足流体输送的耐压强度要求，也兼顾了铜材加工的工艺可行性。设计思路围绕冲厕供水的分流需求展开，通过单路进水、多路出水的汇流结构，实现单一供水管道向多个冲厕点位同步供水的功能，管路的弯折角度与排布间距经过合理规划，减少管路占用的安装空间，同时保证各支路的出水压力均衡，避免出现远端支路流量不足的问题，整体结构无多余冗余设计，所有衔接部位均做平滑过渡处理，既降低了流体输送的阻力损耗，也减少了管路内部的杂质沉积风险，可直接用于给排水系统的管路布局设计参考，也可作为管路流体仿真分析的基础几何模型使用。
