墙面承重型三角支撑托架结构设计

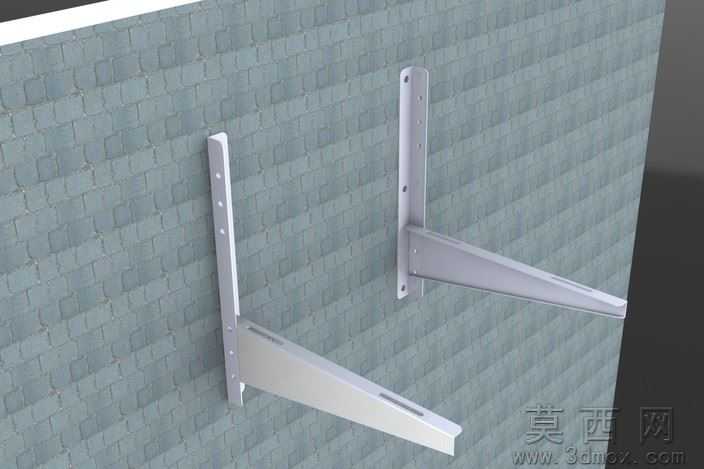

本作品为墙面安装的承重型三角支撑托架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械结构设计的力学逻辑，对托架的各个组成部分进行了精准的尺寸约束与几何定义。模型整体分为竖向安装板与斜向承力臂两个核心结构，竖向安装板上均匀排布多组安装孔位，孔位间距经过标准化设计，适配常规膨胀螺丝的安装尺寸，孔边做了倒角处理避免安装时的应力集中；斜向承力臂采用变截面设计，靠近墙面连接处厚度更大，向悬挑端逐渐收窄，在保证承重能力的同时尽可能减少材料用量，承力臂与竖向安装板的连接位置做了圆弧过渡处理，有效分散荷载带来的局部应力，避免长期承重出现结构开裂。渲染阶段采用哑光金属材质模拟冷轧钢托架的真实质感，墙面部分采用灰色仿砖纹理材质，通过光影效果突出托架的立体结构与安装形态，材质参数调整贴合实际五金件的表面粗糙度与反光特性，渲染视角选择斜向俯视角度，能够同时清晰展示两组托架的安装状态与结构细节。设计思路围绕墙面悬挑承重的使用场景展开，三角支撑的结构形式充分利用了三角形的力学稳定性，竖向板承担墙面的固定拉力，斜向臂承担上部荷载的压力，整体结构受力路径清晰，可用于置物架、空调外机、小型设备的墙面安装支撑，模型的所有尺寸均可根据实际使用需求进行参数调整，具备较高的工程实用性，建模过程中对所有配合面进行了公差预留设计，确保实际生产加工后的构件能够顺利完成装配。
