带剪叉升降台三层输送箱式码垛设备

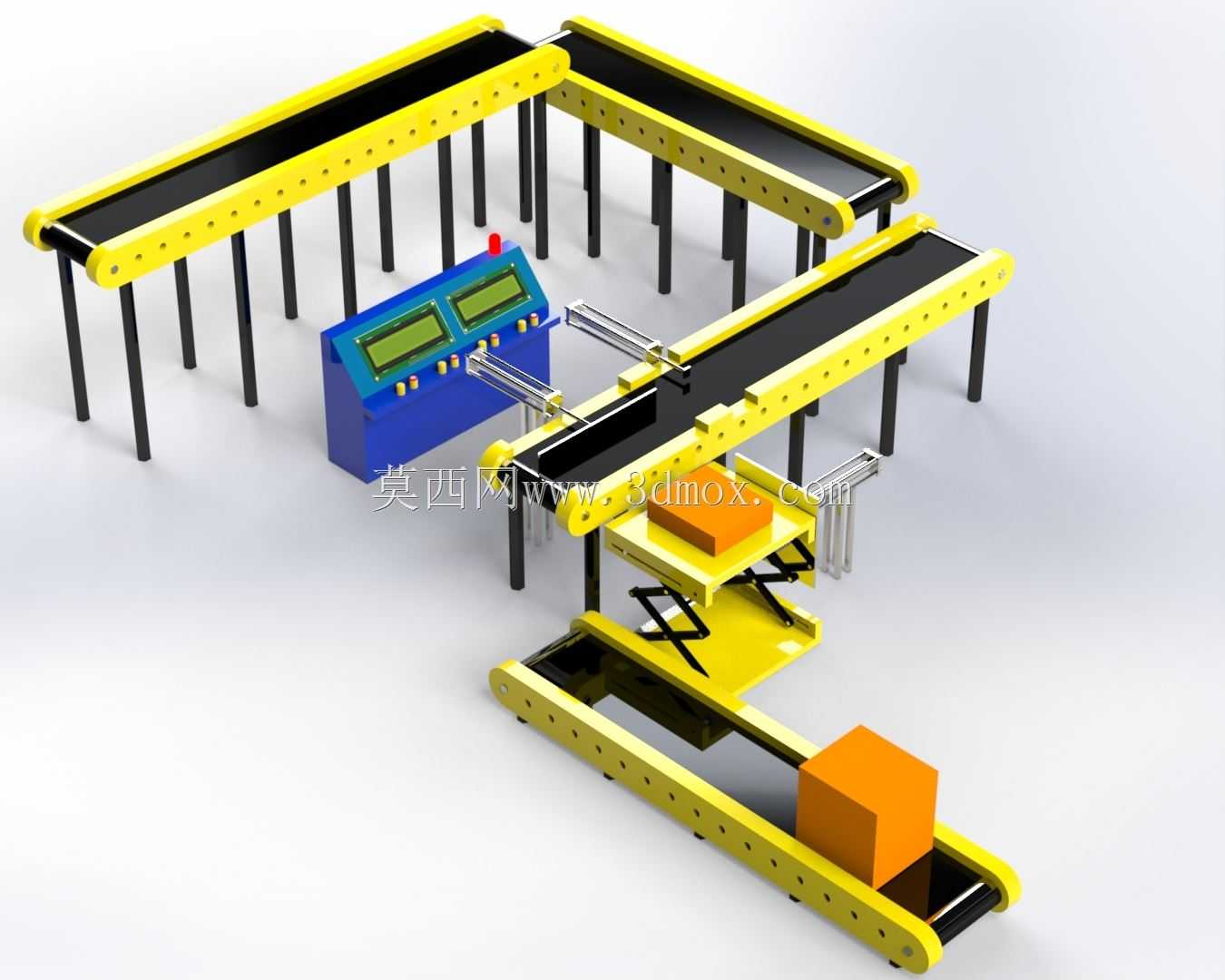

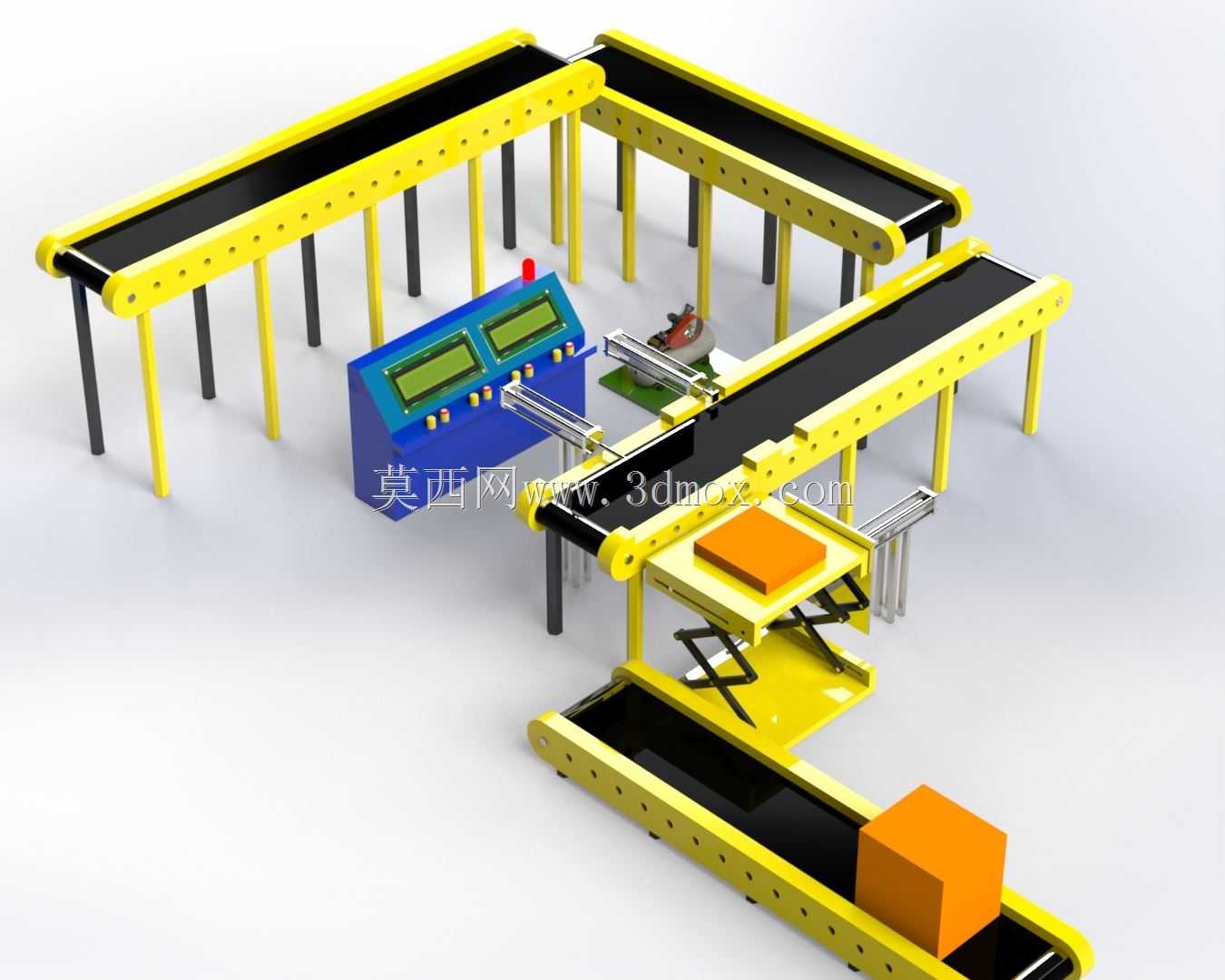

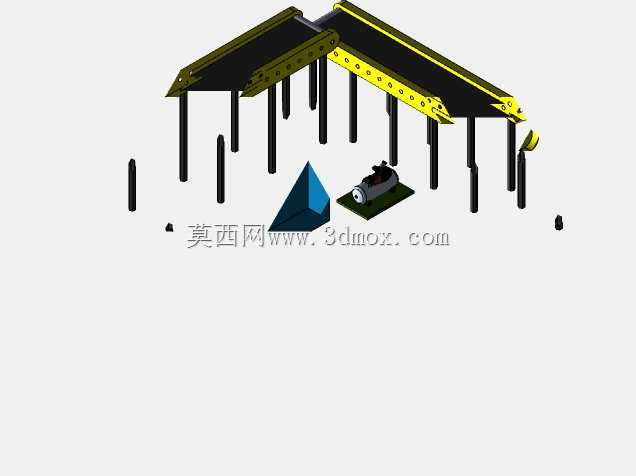

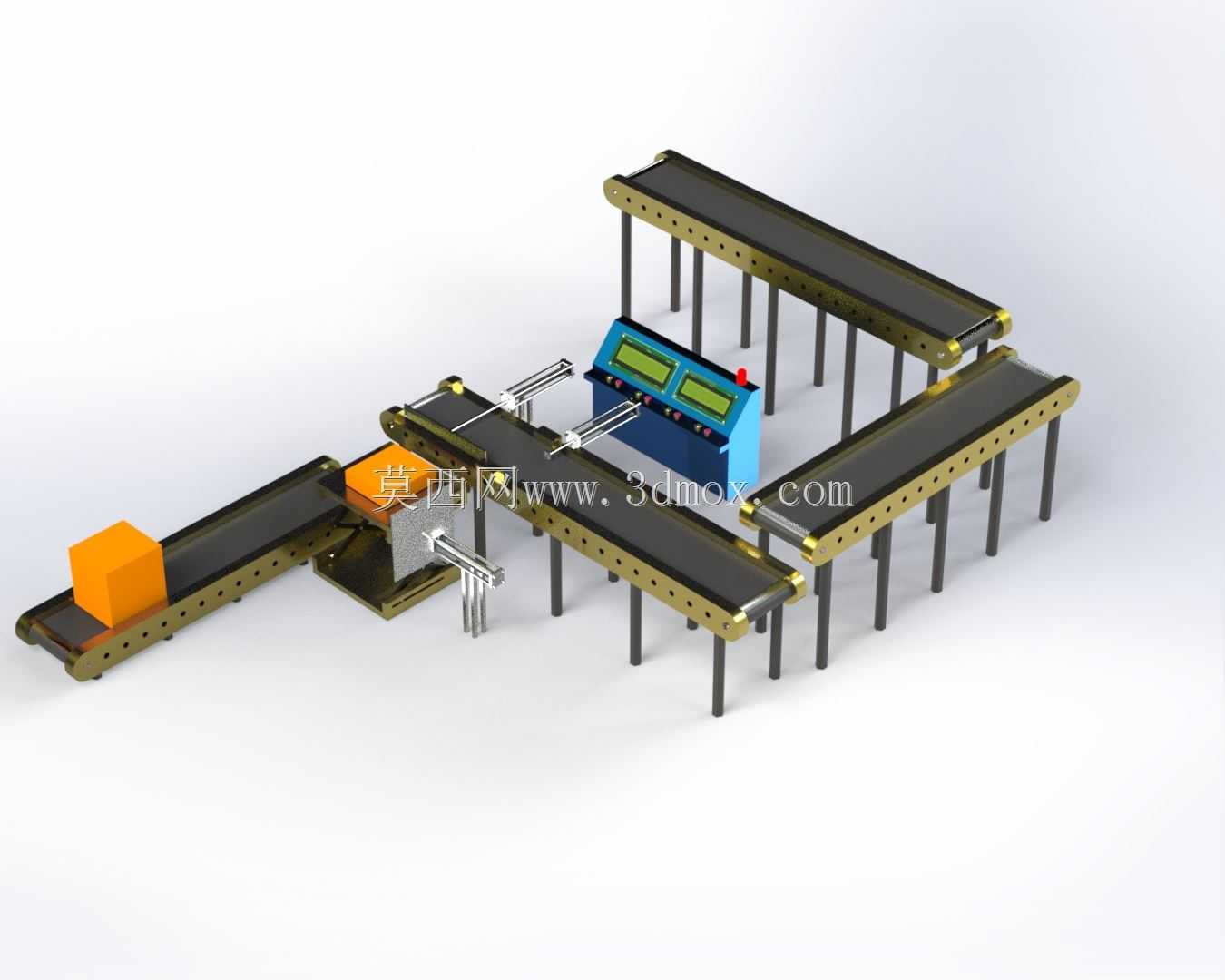

　　在快消品仓储、电商分拣仓、食品加工后段包装、日化产品装箱出库这类需要规整箱体物料的场景里，这类三层布局的箱式码垛设备是衔接末端装箱与立体仓储的核心节点，替代人工完成重复度高、劳动强度大的箱体堆叠转运工作，适配常规瓦楞纸箱、周转箱等硬质箱体的堆垛作业，可对接前端装箱机、封箱机的出料输送线，也可直接对接人工装箱工位的出料端。设备整体采用三段式皮带输送布局，上层两条平行输送线分别承接不同工位送来的待码垛箱体，中间输送线配合双侧推料机构完成箱体的定位与整列，下层输送线负责将完成码垛的整垛箱体输送至下一工位，剪叉式升降平台布置在中间输送线的末端工位，通过剪叉臂的伸缩实现垂直方向的升降动作，承接从中间输送线推送来的单个箱体，逐层完成堆垛动作，

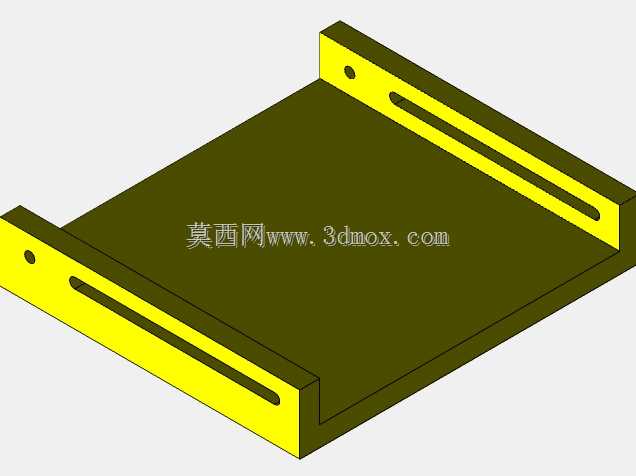

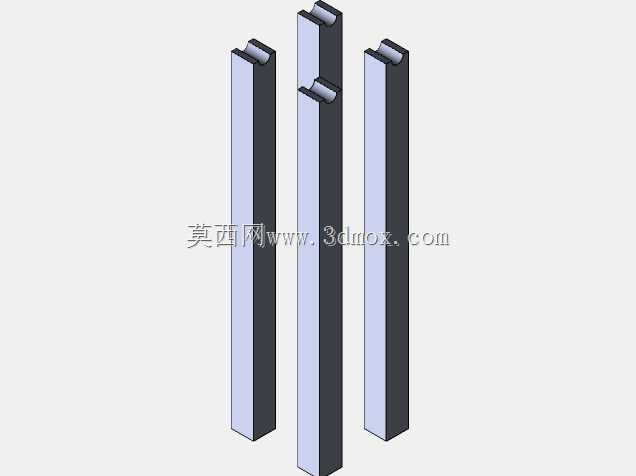

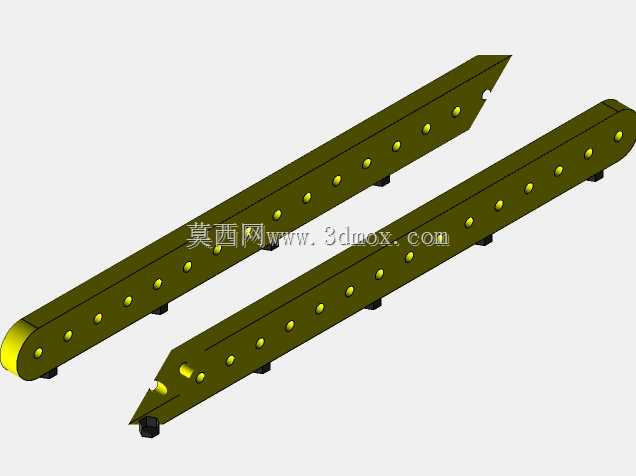

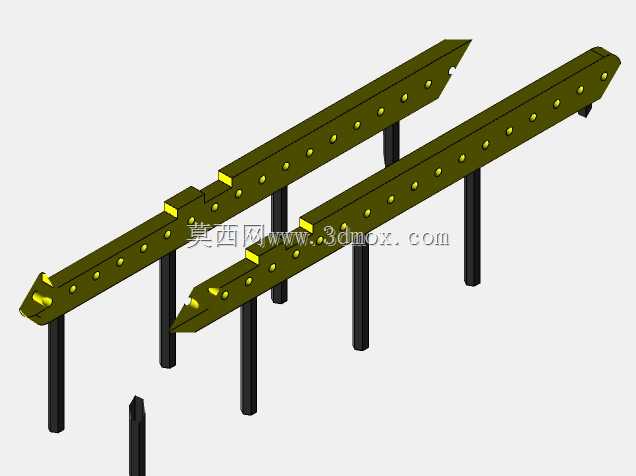

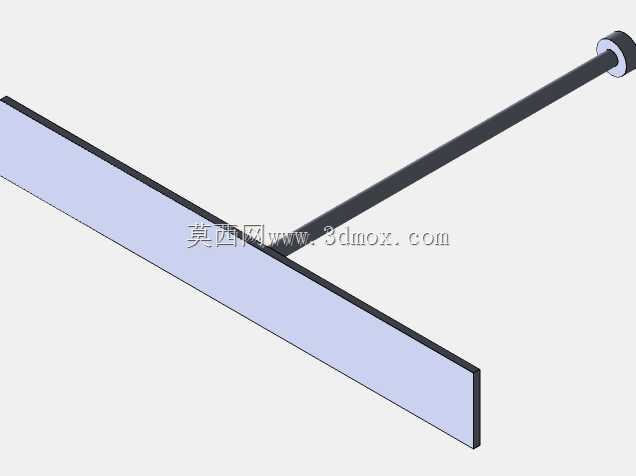

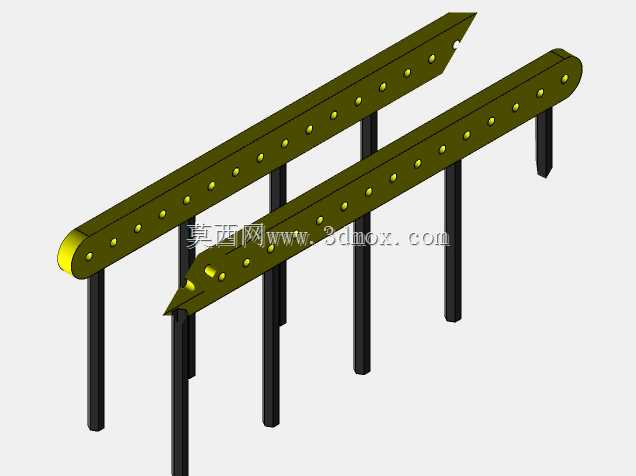

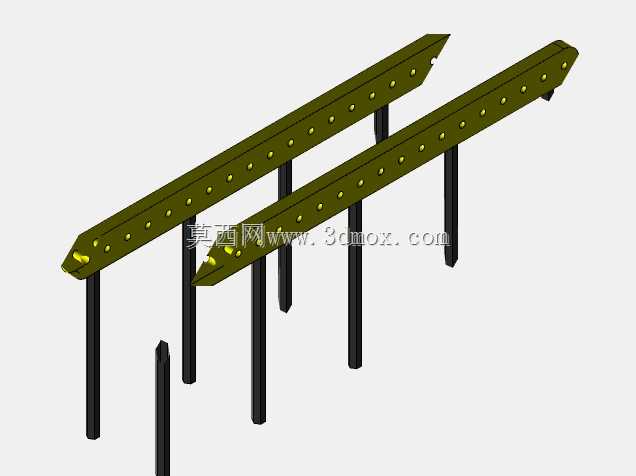

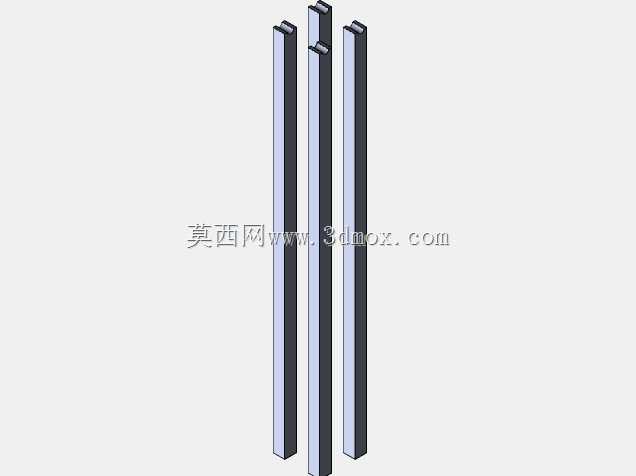

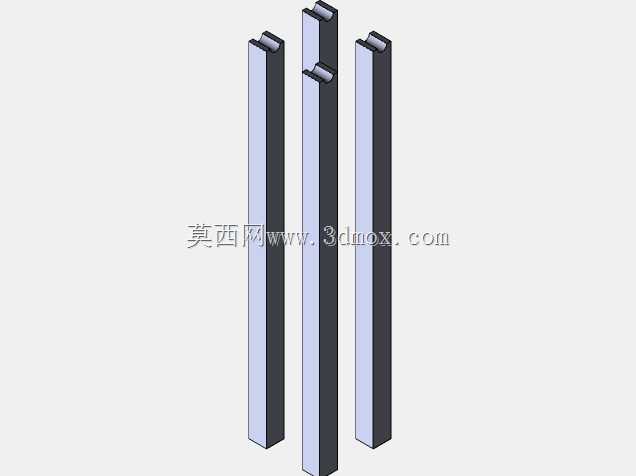

　　待堆垛层数达到设定值后，升降台下降至与下层输送线平齐的高度，将整垛箱体推送至下层输送线完成出料。设计过程中首先考虑的是产线的对接兼容性，三条输送线的机架高度可根据前端对接设备的出料高度做适配调整，支腿采用可调节脚杯结构，安装时可微调水平度，抵消地面不平整带来的输送跑偏问题；皮带两侧的黄色护边不仅做了安全防护，避免箱体在输送过程中从侧边滑落，同时护边内侧预留了传感器安装槽位，可根据箱体尺寸调整检测开关的安装位置，适配不同长宽规格的箱体输送。双侧推料机构采用直线导轨导向，气缸驱动的结构，推板表面贴有防滑橡胶垫，推送箱体时不会刮花箱体表面，同时保证推送过程中箱体不会出现偏移歪斜，推料行程可根据箱体宽度做调整，

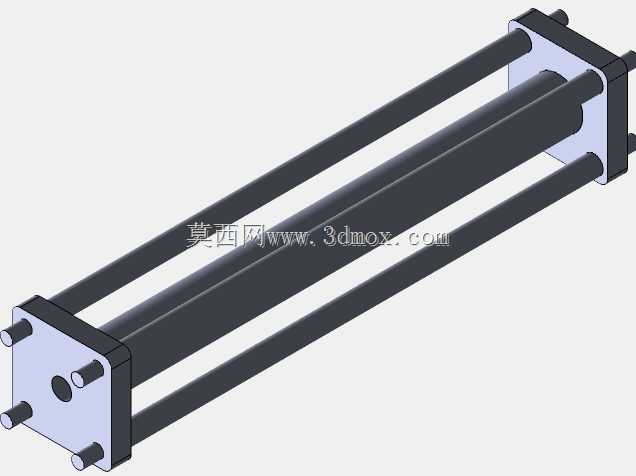

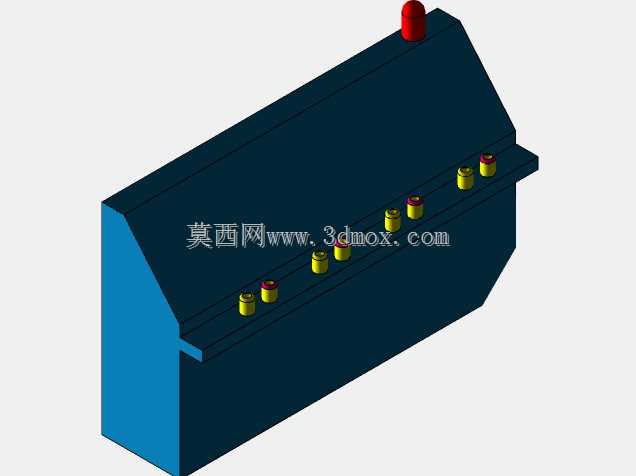

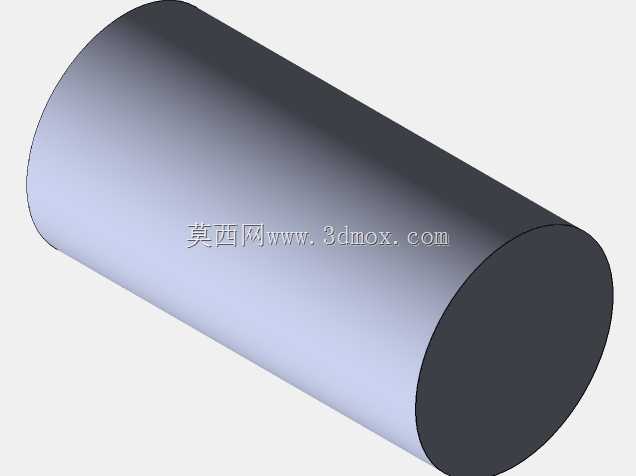

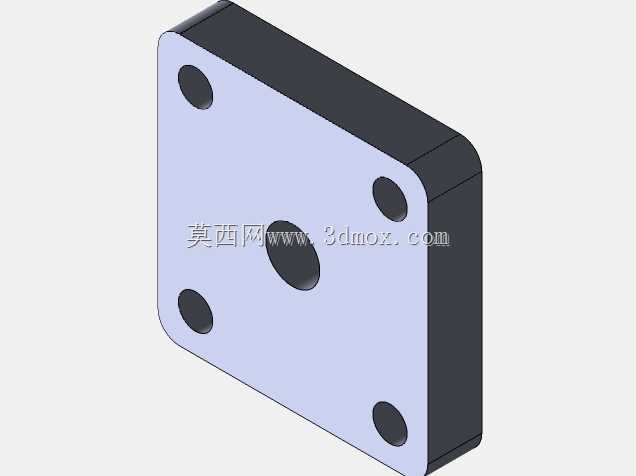

　　满足不同尺寸箱体的整列定位需求。剪叉升降台的承载能力按照常规单箱25kg、三层堆垛总重75kg的工况做结构校核，剪叉臂采用矩形钢管焊接加工，铰接点采用带自润滑衬套的销轴连接，减少长期运行的磨损量，升降驱动采用电动推杆配合导向柱结构，升降过程平稳无卡顿，升降行程可根据堆垛层数、单箱高度做参数调整，满足不同堆垛高度的作业需求。设备的控制柜体布置在输送线侧方，柜体操作面板倾斜布置，方便现场操作人员调整参数、启停设备，面板上设置有急停按钮、运行指示灯、故障报警灯，出现卡箱、错位等异常情况时设备会自动停机并触发报警，提醒现场人员排查处理。安装边界方面，设备整体占地长度根据输送段长度不同可做模块化拼接，标准段宽度控制在1.8米以内，

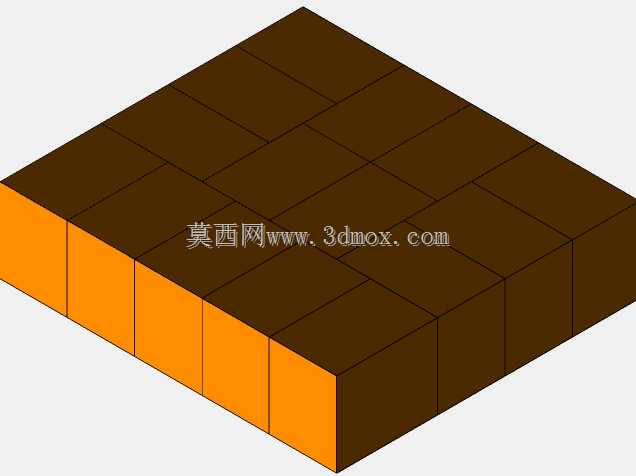

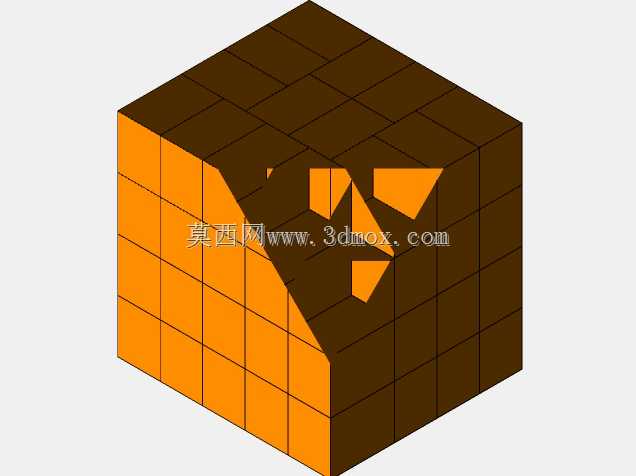

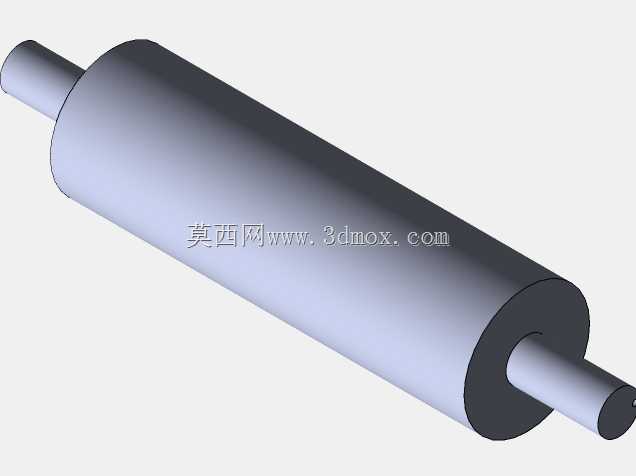

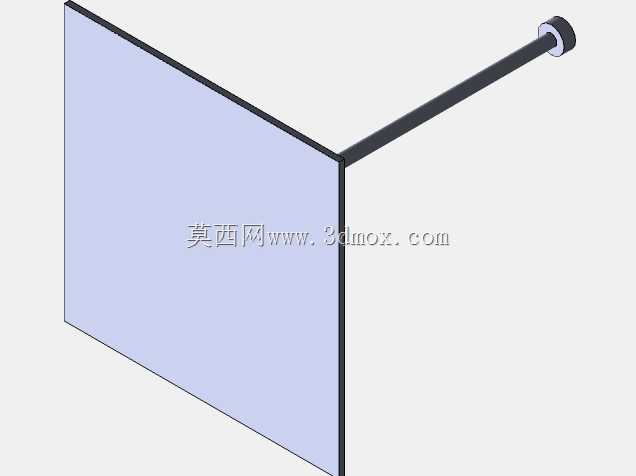

　　可适配大部分车间的通道宽度要求，设备上方预留有足够的维护空间，方便后期更换皮带、调整传感器位置、检修升降机构，输送线的驱动电机布置在输送线端部的电机安装座上，不额外占用侧面通道空间，布线全部走机架内部的穿线槽，外观整洁同时避免线路被剐蹭损坏。实际运行过程中，箱体从上层输送线流入后，经过检测开关识别到位，由分流机构将箱体引导至中间输送线，推料机构将箱体推送至升降台的指定位置，升降台下降一个箱体高度的距离，等待下一个箱体送入，重复该过程直到完成设定层数的堆垛，之后升降台下降至下层输送线高度，推垛机构将整垛箱体推送至下层输送线送出，整个流程无需人工干预，可连续24小时运行，相比人工码垛效率提升三倍以上，同时避免人工搬运过程中出现的箱体摔落、码垛歪斜等问题，码垛整齐度一致，方便后续的缠绕打包与叉车转运。设计时还考虑了不同行业的使用需求，输送线的皮带可根据输送物料的特性选择不同材质，食品行业可选用食品级PU皮带，有防滑需求的场景可选用花纹皮带，重型箱体输送场景可更换为滚筒输送结构，整体模块化的设计让设备可根据实际产线需求做灵活调整，不需要重新做整体结构设计，缩短项目的设计与交付周期。
