智能浓缩咖啡制作设备结构设计

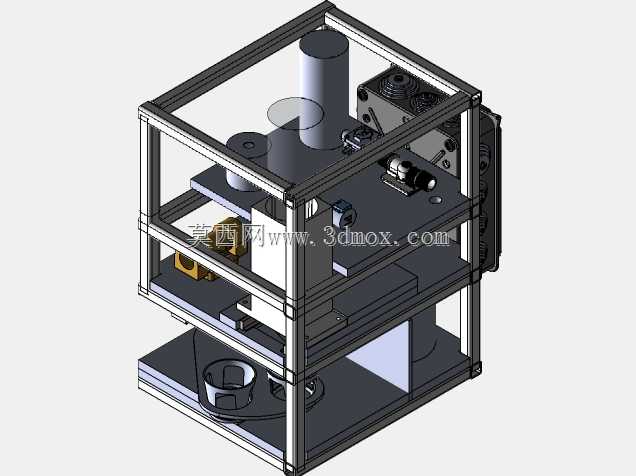

　　这款智能浓缩咖啡制备设备的结构设计，首先从商用与小型精品咖啡馆的实际落地场景出发，兼顾桌面放置的空间约束与日常连续出杯的使用需求。整机采用工业铝型材搭建多层框架式承载结构，这种结构选型的核心考量是装配调试阶段的可调性，以及后期维护时的拆装便利性，铝型材的标准槽道可以灵活调整各层安装板的高度位置，适配不同规格的核心功能组件安装需求，不需要额外做复杂的焊接或者定制机加工支架，能大幅缩短样机迭代的周期。

　　从功能分层来看，设备最上层预留了原料存储与定量输送组件的安装空间，中部层板布置萃取执行机构、水路控制组件以及传感检测模块，最下层则设置废液收集、杯体定位以及动力驱动相关组件，各层之间通过走线槽规整布置线缆与水路管路，避免管线干涉运动部件，同时也能降低后期运维时排查线路水路故障的难度。设备正面预留了杯体放置的操作窗口，窗口周边做了圆角防护处理，避免日常操作时的磕碰风险，侧面预留了散热通风的开孔位置，对应内部电控板、驱动电机等发热部件的安装位，保证长时间连续运行时的散热效率。

　　在功能设计逻辑上，这款设备整合了浓缩咖啡制备全流程的动作执行：从咖啡豆的定量输送、研磨压实，到高压水路的恒温萃取，再到出杯后的管路自清洁，所有动作的执行位置都通过安装在各层板上的传感模块做位置反馈，保证每一次动作的行程精度，避免出现漏粉、萃取压力不足、出杯量偏差等常见的商用咖啡设备故障点。设计时特意将水路与电路做了物理分隔，水路组件集中布置在设备后侧的独立安装区域，电控组件则布置在前侧干燥区域，中间通过隔水挡板做分隔，从结构层面降低管路渗漏导致的电路故障风险。

　　关于安装边界与外形尺寸，整机的框架外轮廓控制在桌面设备的合理尺寸区间，宽度与深度适配常规商用吧台的台面深度，底部预留了可调脚杯的安装位置，可以根据吧台的实际平整度调整设备水平，避免因为台面倾斜导致的萃取腔对位偏差、管路接头发力不均渗漏等问题。各层安装板采用模块化设计，每个功能组件都通过快拆螺丝固定在对应的层板上，当某一个功能模块出现故障时，可以单独拆下对应模块进行维修更换，不需要拆解整台设备，大幅降低运维的时间成本。

　　在运动部件的设计上，研磨组件的升降、萃取腔的开合都采用直线导轨做导向，保证动作的同轴度，避免长期运行后出现部件偏磨导致的密封失效问题。传感模块的安装位置特意做了防呆设计，每个传感器的安装座都有唯一的对位缺口，装配时不会出现装反、装错位置的问题，适合小批量组装时的快速作业。设备后侧预留了外接水源与废水排放的接口位置，既可以适配内置水箱的台式使用场景，也可以接直连水源的固定安装场景，覆盖不同经营规模的咖啡馆使用需求。

　　从结构强度角度考量，铝型材框架的连接处采用高强度角件连接，每层安装板下方都设置了加强筋条，承受萃取时的高压反作用力以及研磨组件运行时的振动，不会出现长期运行后框架变形的问题。所有与咖啡液、清洗水接触的部件都采用食品级材质的安装位设计，对应位置的安装结构做了圆弧过渡，没有清洁死角，符合餐饮设备的卫生设计要求。
