镂空网格细管支撑结构仿生设计

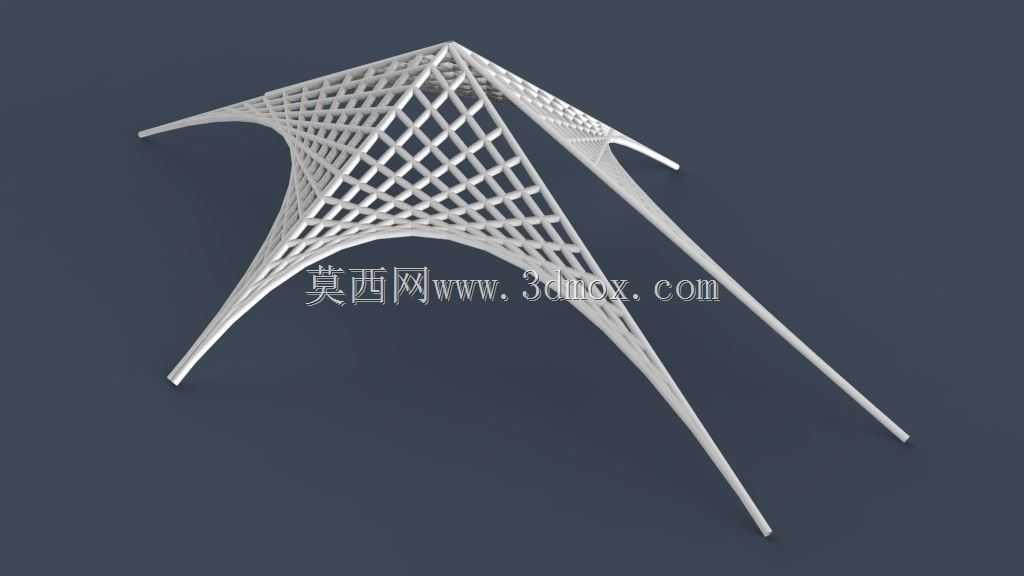

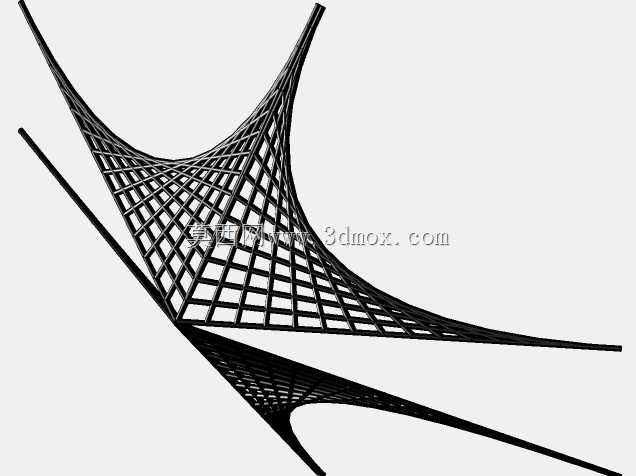

　　这类仿生细管镂空结构的设计，最初是从植物雌蕊的受力形态中提取的构型逻辑，在传感设备的支撑端、微小型检测装置的探伸结构中有着很贴合的应用场景。很多接触式微传感单元需要探入狭窄腔体完成数据采集，常规实心支撑结构自重偏大，探伸长度超过一定阈值后，末端会因为自重产生挠度偏移，直接影响传感数据的采集精度，而这种网格镂空的构型，刚好能在保证结构刚度的前提下大幅降低构件自重，减少探伸过程的形变量。从结构受力逻辑来看，整个构件的三根细管延伸段作为主要的探伸支撑，交汇的网格区域采用了空间桁架的传力路径，每一根网格筋条都沿着主应力方向排布，没有多余的冗余材料，在承受轴向压力、侧向微小碰撞的时候，应力能顺着筋条均匀分散到整个交汇节点，

　　不会出现局部应力集中导致的结构断裂。设计过程中首先要确定的是三根细管的延伸夹角，这个角度需要匹配实际安装场景的探入需求，夹角过小会导致整体支撑稳定性不足，夹角过大则会让结构整体占用空间超标，无法伸入狭窄的检测通道；细管的外径和内径比值也经过反复校核，既要保证细管自身的抗弯折能力，也要给内部穿设的传感信号线预留足够的穿线空间，避免信号线在管内出现过度弯折导致信号传输中断。交汇区域的网格密度也不是随意设定的，靠近三根细管交汇的核心区域网格密度更高，筋条宽度更大，因为这个区域是整个结构的应力集中点，需要更高的结构强度来承接三根细管传递的载荷，往细管延伸方向网格密度逐渐降低，筋条宽度也逐步收窄，在保证强度的同时尽可能减少材料用量，

　　降低整体重量。安装边界上，整个结构的安装端位于三根细管的交汇根部，安装时需要匹配对应的定位卡槽，根部的端面做了平面度处理，能和安装基座完全贴合，保证安装后的垂直度，避免探伸段出现倾斜；三根细管的末端做了圆弧过渡处理，不会在探入过程中刮蹭被测腔体的内壁，也能减少探入时的阻力。在实际使用场景中，这类结构常被用在微小型流体检测传感器的探入端，细管内部可以布设温度、压力检测的传感线路，镂空的网格区域还可以让流体顺利穿过，不会因为结构的遮挡导致流体流场出现畸变，影响检测数据的准确性；也有部分微小型空间检测装置会采用这类结构作为支撑臂，在有限的安装空间内实现更长的探伸距离，同时保证末端检测单元的位置精度。

　　设计这类结构的时候还要考虑加工工艺的适配性，如果采用3D打印加工，网格筋条的最小宽度要大于打印工艺的最小成型尺寸，避免打印过程中出现筋条断裂、缺料的问题；如果采用机加工拼接的方式，要提前预留好拼接定位的基准面，保证三根细管的空间位置精度，拼接后的整体形位公差要控制在传感单元允许的误差范围内。另外，整个结构的表面没有多余的凸起结构，所有筋条的交接处都做了圆角过渡，一方面能减少应力集中，另一方面也能避免在安装使用过程中划伤操作人员或者损坏配套的线路。从受力模拟的结果来看，同等重量下，这种镂空桁架结构的抗弯折能力是同等截面积实心杆结构的2.3倍左右，在探伸长度相同的情况下，末端的挠度偏移量能降低60%以上，完全能满足微小型传感单元对支撑结构的刚度、重量要求。在实际选型适配的时候，需要根据具体的探伸长度、承载的传感单元重量调整细管的壁厚、网格筋条的宽度和密度，如果探伸长度更长，可以适当增加核心交汇区域的筋条宽度，提升整体的抗弯折能力；如果探入的通道直径较小，可以适当收窄三根细管的张开夹角，减小结构的整体外接圆直径，适配更狭窄的安装空间。
