淋雨环境模拟测试舱结构设计方案

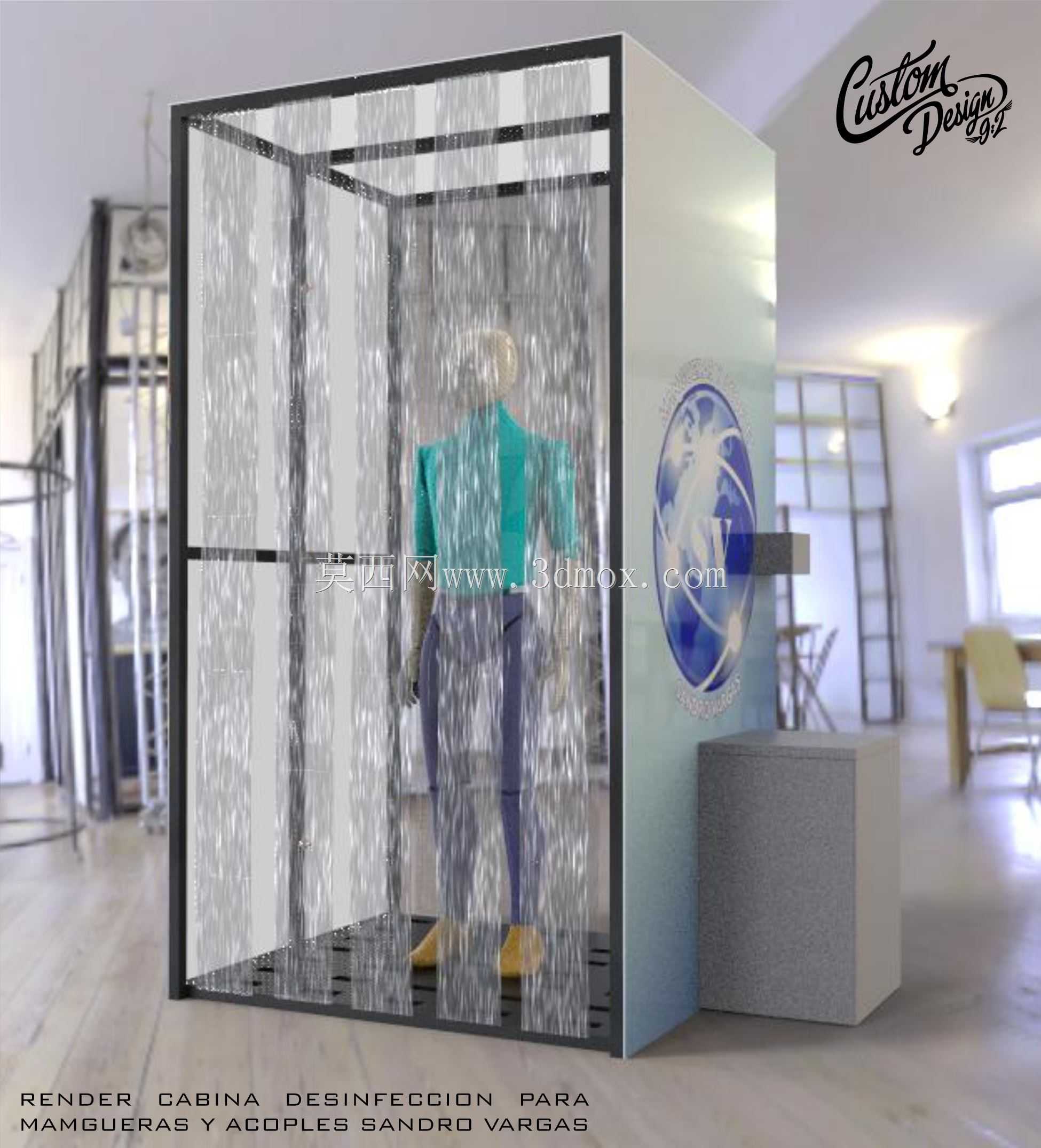

　　这款淋雨环境模拟测试舱，核心面向户外装备、穿戴防护用品、小型电子器件的防水性能验证场景，在户外用品研发实验室、消费电子品控车间、防护装备检测站点都有明确的落地使用需求，能够复现不同强度的淋雨工况，为被测件提供可控的淋水环境，替代传统户外淋雨测试不可控、重复性差的痛点。从结构设计逻辑来看，整个舱体采用框架式承载结构，主支撑选用标准矩形型材拼接，既保证整体框架的抗扭刚度，避免长期喷淋工况下框架锈蚀变形，也能灵活调整舱内有效测试空间的边界尺寸，适配不同高度、体积的被测对象。舱体正面与两个侧面采用透明围挡设计，并非为了视觉展示，而是方便测试人员在不开启舱门的状态下，全程观察被测件表面的水流走向、渗漏位置，实时记录测试过程中的异常点，

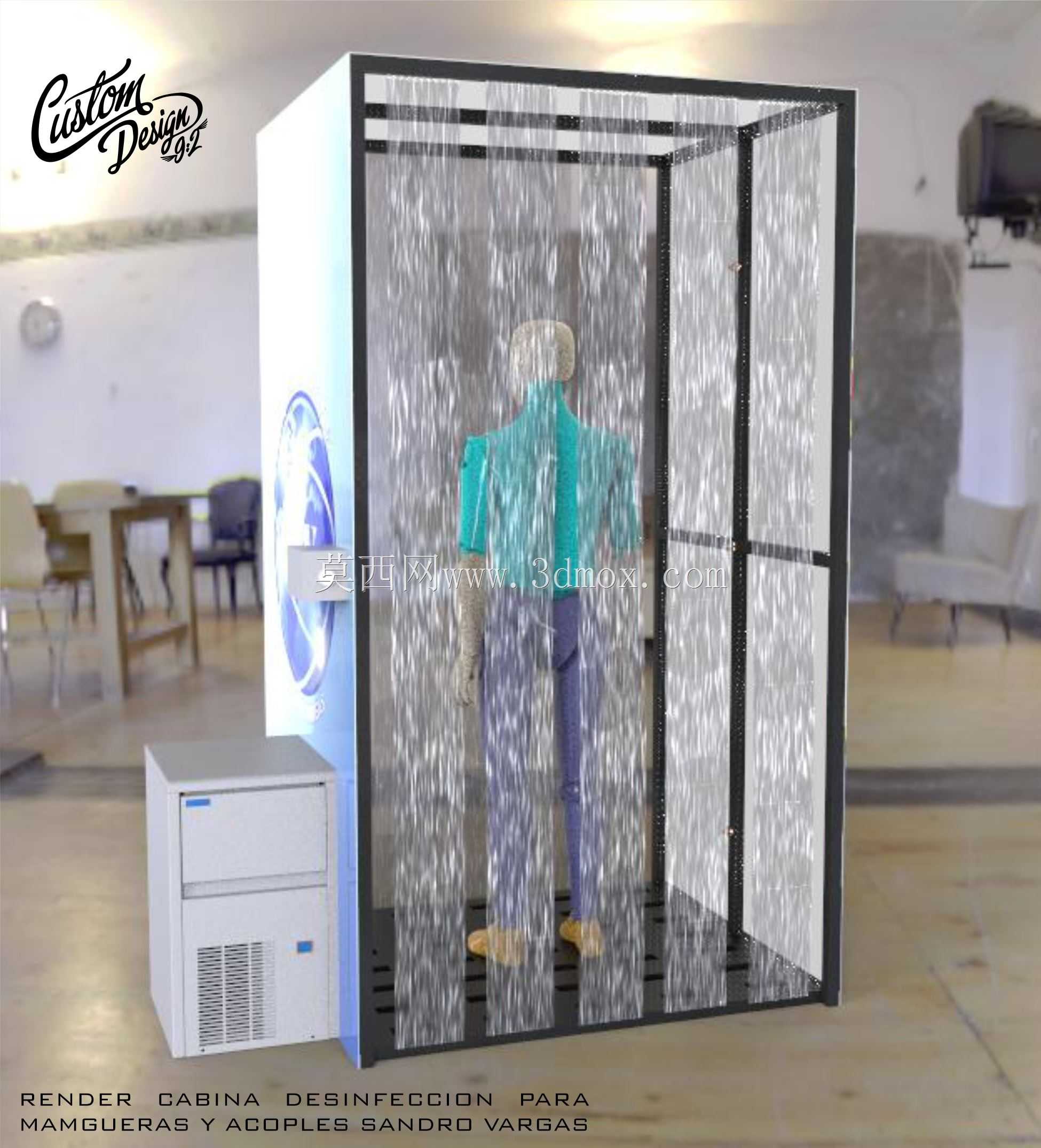

　　围挡与框架的衔接处采用密封压条装配，避免喷淋水从拼接缝隙溢出到测试区域外。舱体底部设置格栅式承托平台，格栅间隙经过计算，既能快速导流喷淋后的积水，避免舱底积水漫过被测件底部影响测试结果，也能承载一定重量的被测件与测试工装，格栅下方衔接倾斜式集水盘，将喷淋水统一导流至配套的水循环机组内，经过滤后可重复供给喷淋系统，降低测试过程中的水资源消耗。配套的外置机组集成了供水、温控、压力调节模块，机组与舱体之间采用快接式管路连接，安装时无需现场焊接管路，只需对齐接口锁紧即可完成装配，机组外壳采用钣金折弯成型，表面做防锈喷塑处理，适配实验室或车间的潮湿使用环境，机组正面预留操作与检修空间，日常更换过滤组件、调整水压参数都无需拆解整机外壳。

　　喷淋系统的管路沿舱体顶部与侧部框架内嵌布置，喷嘴采用可调节角度的万向结构，测试人员可根据被测件的实际形态，调整各个喷嘴的喷射角度与出水流量，模拟从垂直降雨、侧面溅水等不同方向的淋水工况，管路接口处全部采用密封螺纹连接，避免高压供水状态下出现渗漏。从安装边界来看，整套设备放置时需要在舱体后侧预留不小于三十厘米的检修空间，用于管路维护与线路排查，侧面预留机组连接的管路走位空间，地面需做简单的防水处理，虽然设备自身带集水回流结构，但长期使用时难免有少量溅水，地面防水可避免影响车间其他设备。舱体的入口处采用无门槛设计，方便测试人员推送工装小车进出，放置重量较大的被测件时无需抬升，降低测试操作的劳动强度。在功能设计上，

　　这套测试舱没有冗余的装饰结构，所有外露部件都优先考虑防水防锈属性，框架型材表面做阳极氧化处理，紧固件全部选用不锈钢材质，避免长期处于高湿度环境下出现锈迹污染被测件。喷淋的水压调节范围覆盖从小雨到暴雨的常见降雨强度，能够满足多数民用产品的防水等级测试需求，水循环系统内置多层过滤结构，可拦截测试过程中带入的毛发、碎屑等杂质，避免喷嘴堵塞影响喷淋均匀性。实际使用过程中，测试人员可将被测件放置在舱内承托平台中心位置，根据测试要求调整好各个喷嘴的角度，设定好供水压力与测试时长，关闭舱体围挡即可启动测试，测试过程中可通过透明围挡全程观察，无需进入舱内，测试完成后舱底积水会在短时间内通过格栅排空，不会残留积水影响下一次测试。整个结构设计优先考虑测试场景的实用性，没有多余的造型结构，所有尺寸设定都围绕常规被测件的大小、测试操作的人机工程学要求展开，比如舱体高度设定满足成人站立状态下的测试观察需求，操作按钮的布置高度符合站立操作的舒适区间，机组的散热口位置避开喷淋水可能飞溅到的方向，保证电气部件的运行安全。
