冷冻管路系统用弯形连接构件结构设计

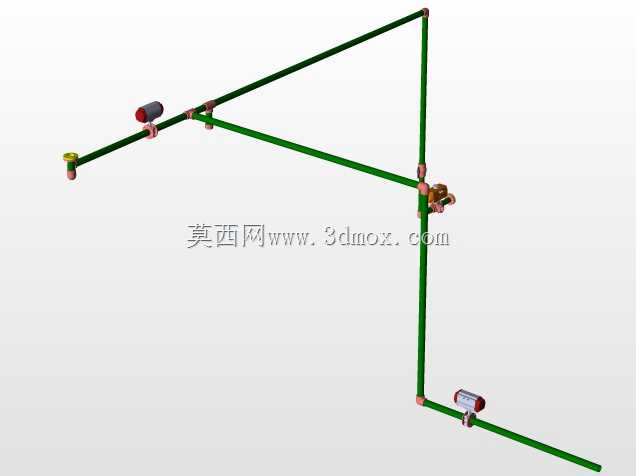

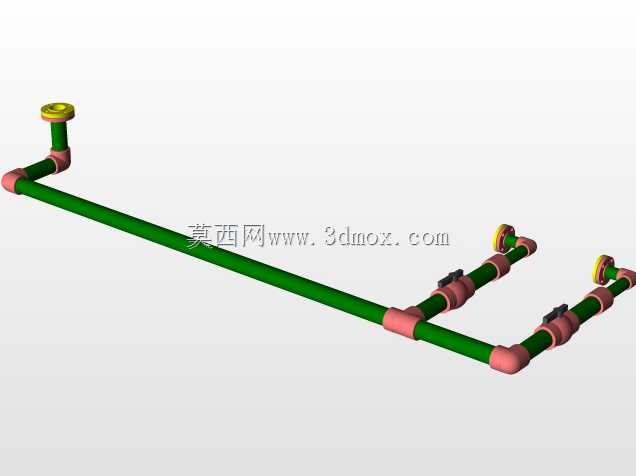

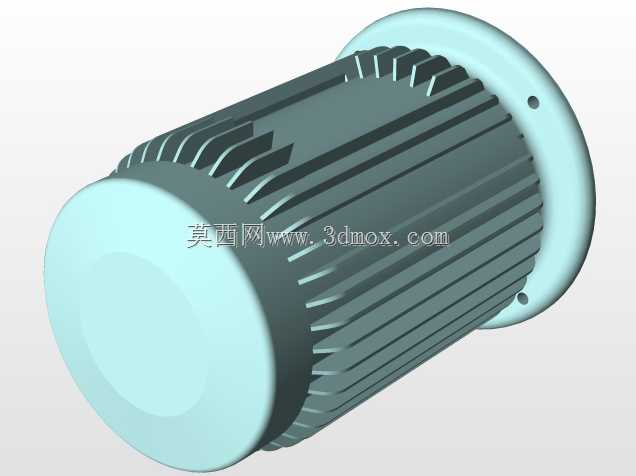

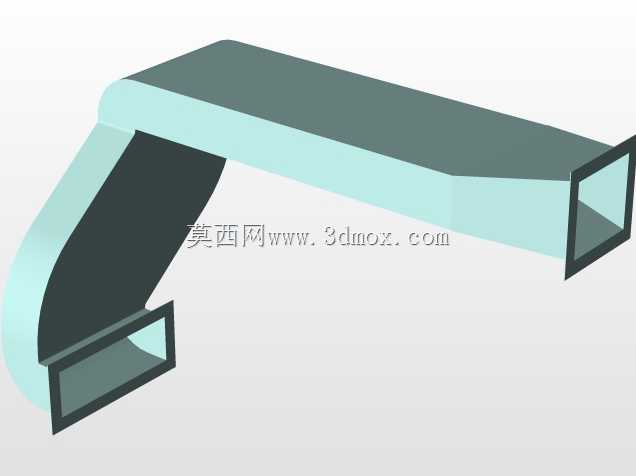

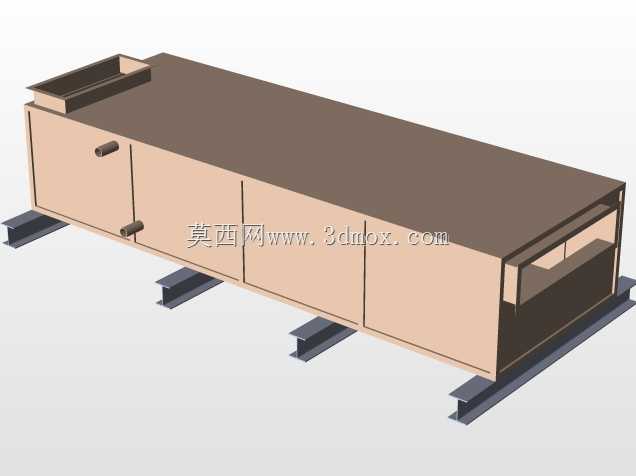

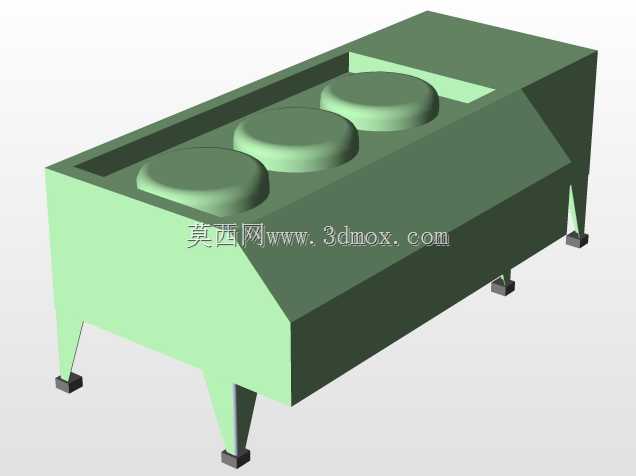

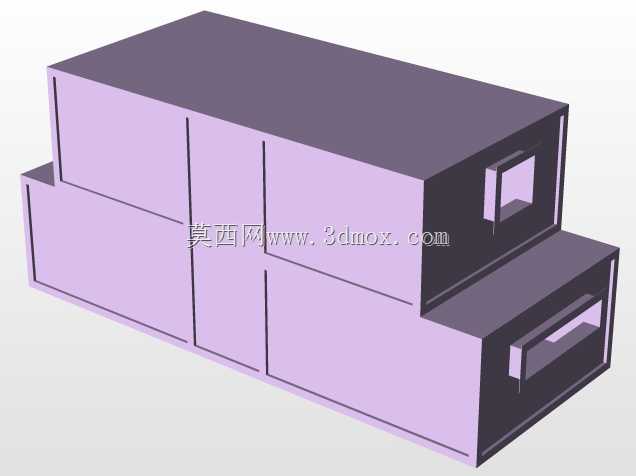

　　在商用冷冻冷藏设备的管路布设场景中，这类弯形连接构件是衔接不同功能部件的核心结构件，日常运维与设备组装环节里，它需要同时对接冷冻机主机、流体输送泵组、管路干线以及控制阀门，是打通制冷介质循环通路的关键衔接节点。从实际使用场景来看，这类构件多应用在中小型商用制冷机组的内部管路排布中，因为机组内部安装空间局促，不同功能部件的接口位置存在高度差与水平偏移，直连管路无法完成对接，同时还要避开机组内部的压缩机、散热翅片、电控模块等其他组件，因此需要这种带弯折弧度的异形连接构件来完成路径规划，减少管路接头数量，降低介质泄漏的风险点。

　　从功能特性上看，该构件采用一体化弯折成型的结构设计，两端的接口段做了加厚处理，能够承受制冷系统运行时的管路压力波动，避免长期冷热交替工况下出现接口开裂的问题。构件的弯折部位做了圆弧过渡处理，没有直角弯折的应力集中点，制冷介质在管路内部流动时不会出现明显的流阻突变，能够减少介质输送过程中的压力损失，提升整个冷冻系统的循环效率。构件的截面采用等径设计，和对接的泵体出口、阀门入口、tuberia管路的通径保持一致，不会出现通径突变导致的紊流问题，也能避免杂质在变径位置堆积堵塞管路。

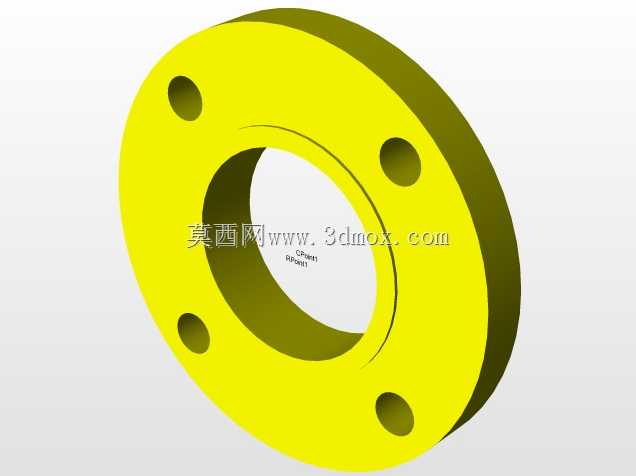

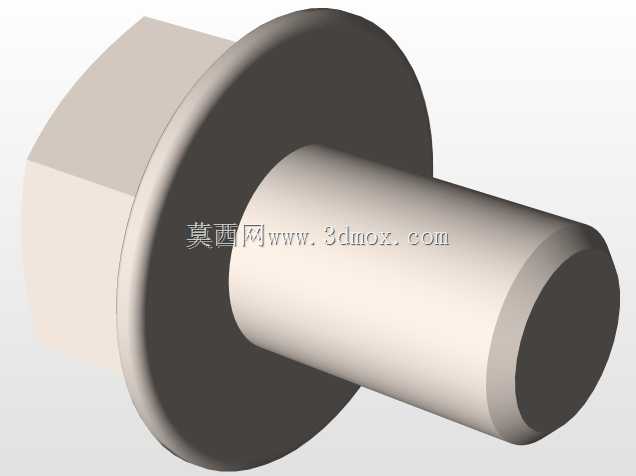

　　在设计思路层面，这类构件的建模首先要匹配对接部件的接口坐标，先确定两端接口的相对位置、朝向角度，再根据安装空间内的避让需求规划弯折路径，圆弧段的曲率半径需要满足管路加工的工艺要求，不能出现过小曲率导致的加工褶皱或者壁厚减薄问题。构件的壁厚设计需要结合系统额定工作压力、选用的材质特性来计算，既要保证足够的结构强度承受工作压力与振动载荷，也要控制整体重量，减少对相邻接口的附加载荷。接口位置的连接段长度需要预留足够的密封安装空间，不管是采用焊接连接还是法兰压接，都要保证密封件有足够的压缩量，同时方便现场安装时的对位操作，不需要额外调整其他部件的位置就能完成装配。

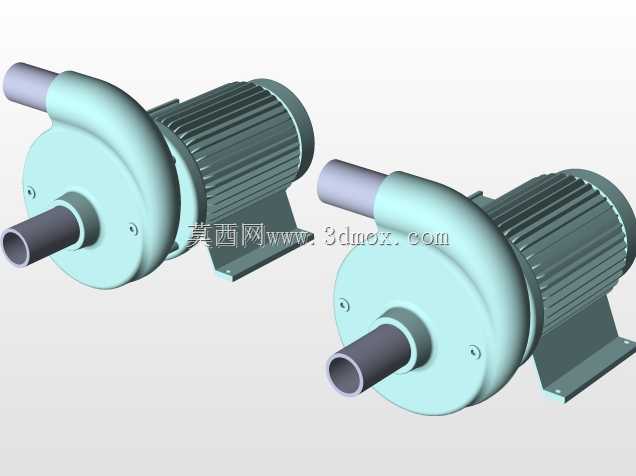

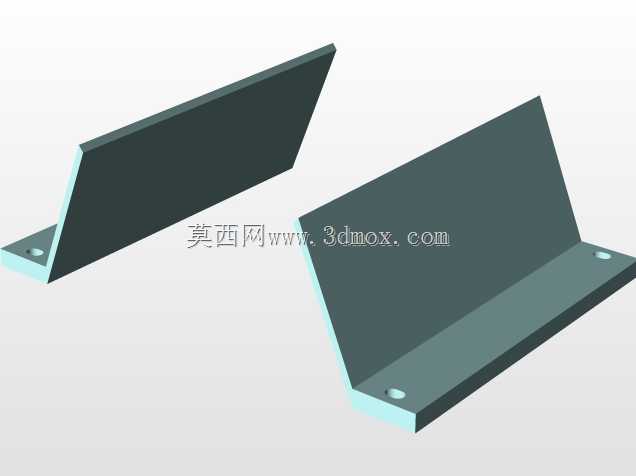

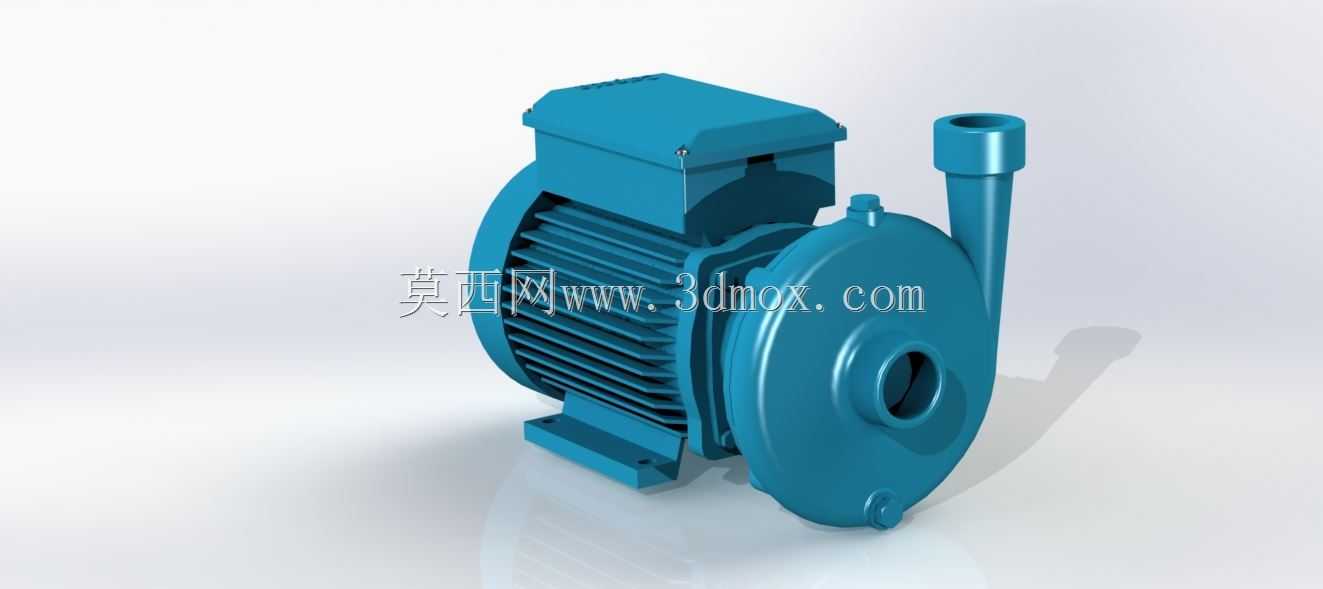

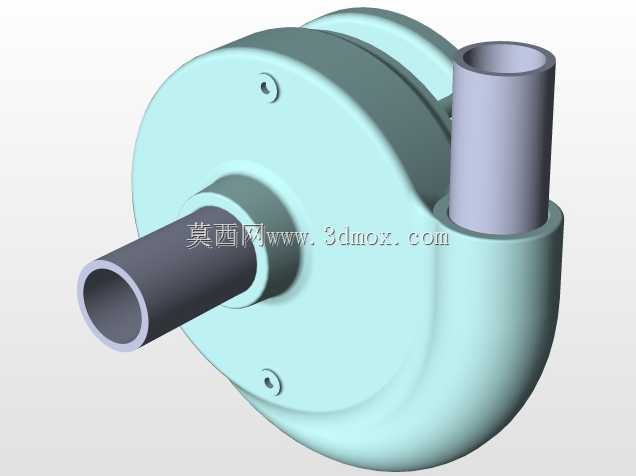

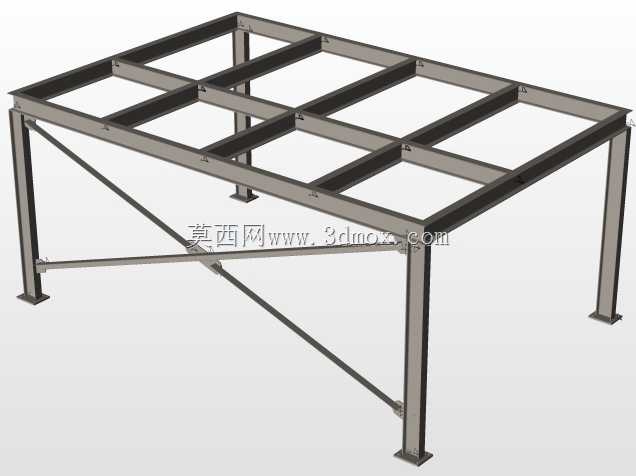

　　从安装边界来看，该构件的水平延伸长度、垂直弯折高度都有严格的尺寸限制，安装时不能超出机组内部预留的管路布设区域，弯折后的外轮廓不能和周边的设备外壳、其他管线、运动部件产生干涉。构件的固定点位需要设置在靠近两端接口的位置，通过管卡将构件固定在机组的安装支架上，减少设备运行时振动带来的管路晃动，避免长期振动导致的接口疲劳松动。在和冷冻机对接时，接口的同轴度公差需要控制在合理范围内，避免强行装配带来的附加应力；和泵体连接时，要考虑泵体运行时的轻微位移，预留一定的形变余量，防止管路刚性约束导致泵体密封件过早磨损；和阀门对接时，要保证阀门安装后的操作空间不受影响，手轮或者执行机构的活动范围内没有构件遮挡。

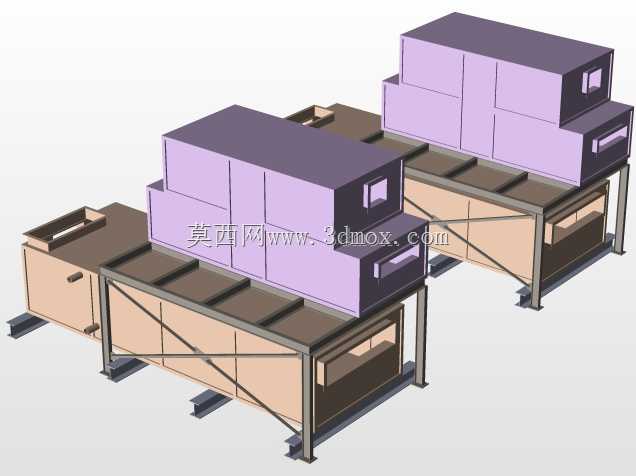

　　实际工程应用中，这类连接构件的建模精度直接影响现场装配的效率，如果三维模型的弯折角度、接口位置存在偏差，现场安装时就会出现接口错位的问题，需要现场切割修改管路，既耽误组装进度，也会影响管路的密封可靠性。建模过程中需要同步核对所有对接部件的接口尺寸、安装坐标，将构件的三维模型放入整个机组的装配体中进行干涉检查，确认构件的所有外表面和周边部件的最小安全间隙满足安装要求，尤其是和带电部件、发热部件的间隙要符合安全规范，避免出现安全隐患。同时还要考虑管路的保温层安装空间，构件的外轮廓和周边部件的间隙要足够包裹保温材料，防止制冷管路出现冷量损失或者表面凝露的问题。
