混凝土搅拌站前置配料储料装置

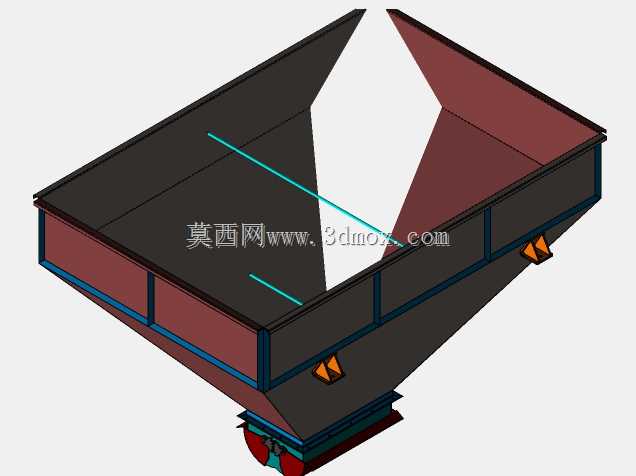

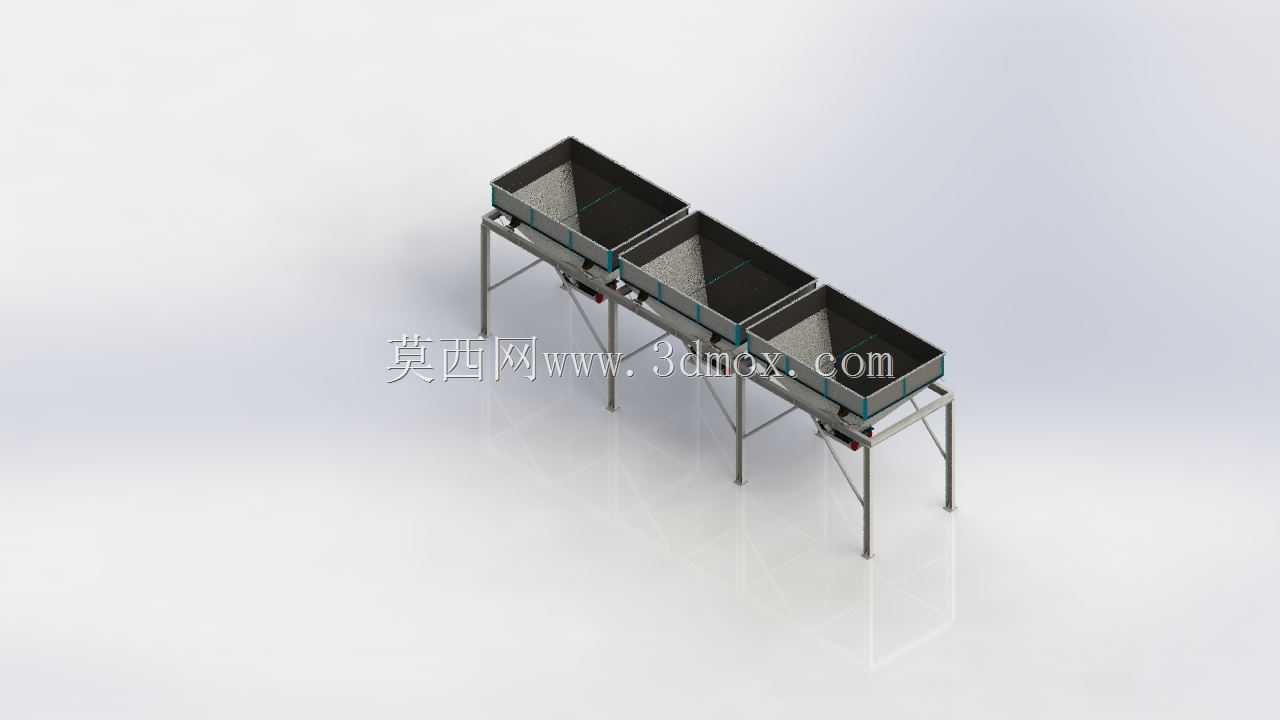

　　料仓内壁与骨料直接接触的区域，都预留了耐磨衬板的安装位，实际投产时可根据处理骨料的硬度更换高锰钢或者高分子耐磨衬板，减少长期冲刷带来的壳体磨损，延长整体结构的使用寿命。料仓的斗体采用上宽下窄的渐缩式结构，倾斜角度设置在55度到60度之间，这个角度是针对砂石骨料的自然安息角反复校核确定的，既可以避免湿料在斗壁粘连结拱，又不会因为斗体过陡导致整体高度过高，增加上料作业的难度。每个料仓的下方都配置了独立的给料机构，可根据后端搅拌主机的配比信号，单独控制每个仓的出料量，不同粒径的骨料不会在储料阶段发生混料，从结构上保障混凝土配合比的准确性。支撑腿采用型材焊接的桁架式结构，横向与纵向都加装了斜向支撑拉杆，即使三个料仓同时满载骨料，这套前置储料配料装置，是商混站、工程现场小型搅拌作业线里布置在搅拌主机进料端的核心骨料处理单元，日常作业中主要承担砂石、碎石等不同粒径混凝土骨料的暂存、分仓储料与定量给料功能，直接衔接前端骨料上料环节与后端搅拌主机的进料工序，是保障混凝土配比精度、减少上料等待时长的关键配套结构。从现场安装的边界条件来看，整套装置采用三仓并排的落地式支撑结构，四根支腿通过底部的可调地脚与硬化地面固定，安装时需要预留的横向占地宽度需覆盖三个料仓的总跨度，纵向深度要匹配料斗下方给料机构的出料行程，上方预留的净空高度要满足装载机上料时的举升回转需求，避免上料作业时料斗与周边防护结构发生干涉。设计阶段首先考虑的是现场作业的耐磨需求，

　　整体框架的形变量也能控制在允许范围内，不会因为长期承重出现支腿变形、料斗偏移的问题。料仓的顶部边缘做了外翻的加强折边，一方面可以增加上口的结构刚度，避免装载机上料时碰撞导致斗口变形，另一方面折边向外延伸的结构可以引导上料时洒落的骨料滑落到地面，不会堆积在料仓顶部的框架上增加额外承重。在实际的工况适配中，这套装置既可以搭配固定式搅拌主机用于固定商混站的生产线，也可以加装移动底盘搭配移动搅拌站用于公路、桥梁等临时施工点位，不同仓容的配置可以根据搅拌主机的单次出料量调整，比如搭配1方主机时单仓容积设置为5方即可满足连续作业的储料需求，搭配更大方量主机时可对应增加仓体高度来提升储料容量，不需要改动整体的支撑框架结构。

　　设计过程中还考虑了日常维护的便利性，每个料仓的侧面都预留了检修口，当出现大块骨料卡滞给料机构的情况时，作业人员不需要钻进斗体内，从侧面检修口就可以完成疏通作业；给料机构的驱动单元都布置在框架外侧的易操作位置，日常的润滑、易损件更换都不需要拆解主体结构，大幅降低现场运维的工作量。从料流的走向来看，骨料从装载机卸入料仓后，依靠自身重力沿着斗壁下滑到下方的给料机构，给料机构按照设定的配比量将骨料输送到汇总皮带或者提升料斗内，再送入搅拌主机与水泥、外加剂、水等物料混合，整个过程不需要人工参与铲料配比，既降低了现场作业人员的劳动强度，又减少了人工配比带来的计量误差，能有效提升成品混凝土的质量稳定性。针对多雨地区的作业场景，

　　还可以在料仓顶部加装可开合的防雨棚架，避免雨水进入料仓导致骨料含水率波动过大，影响混凝土的水灰比控制；针对低温地区的冬季施工需求，料仓斗壁还可以预留加热组件的安装位置，通过外壁加热的方式避免骨料冻结结块，保障冬季施工作业的连续进行。整套结构的受力点都做了加强焊接处理，支腿与斗体的连接位置加装了三角形加强筋板，避免长期承重出现焊缝开裂的问题；所有外露的金属结构表面都做了抛丸除锈后喷涂防腐漆的处理，能够适应户外露天作业的潮湿、多粉尘环境，减少结构锈蚀的速度。在安装调试阶段，需要先将四个支腿的水平度调整到位，再进行料斗与给料机构的安装，避免因为基础不平导致给料机构出现偏磨、出料不畅的问题；给料机构的出料间隙需要根据常用骨料的最大粒径调整，间隙过小容易出现卡料堵转，间隙过大则会影响计量的精度，一般调整到最大骨料粒径的1.5倍左右即可适配绝大多数工况的使用需求。
