肥皂混合搅拌装置三维结构设计

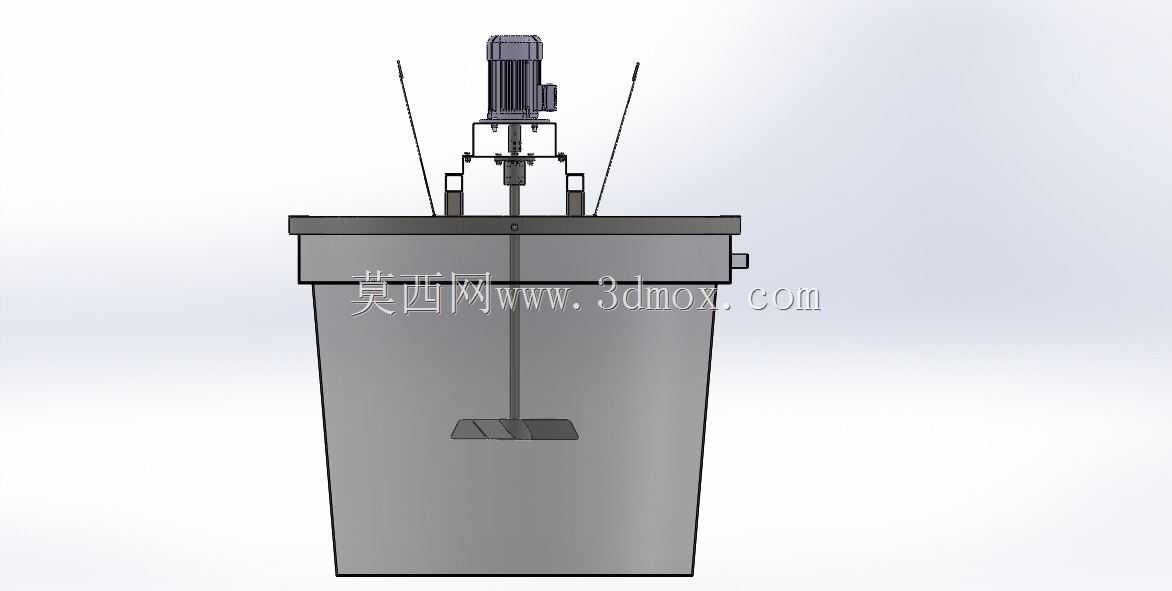

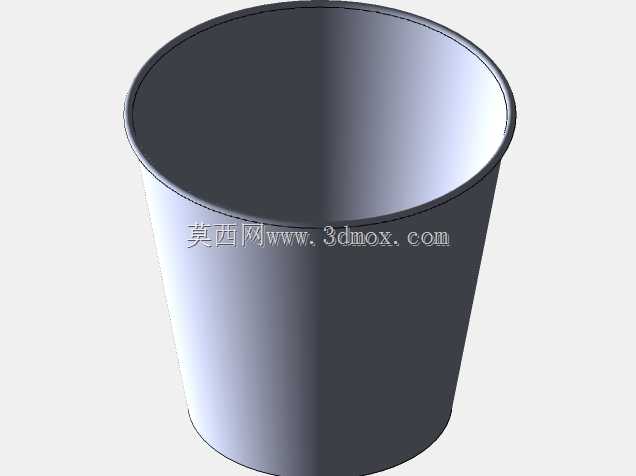

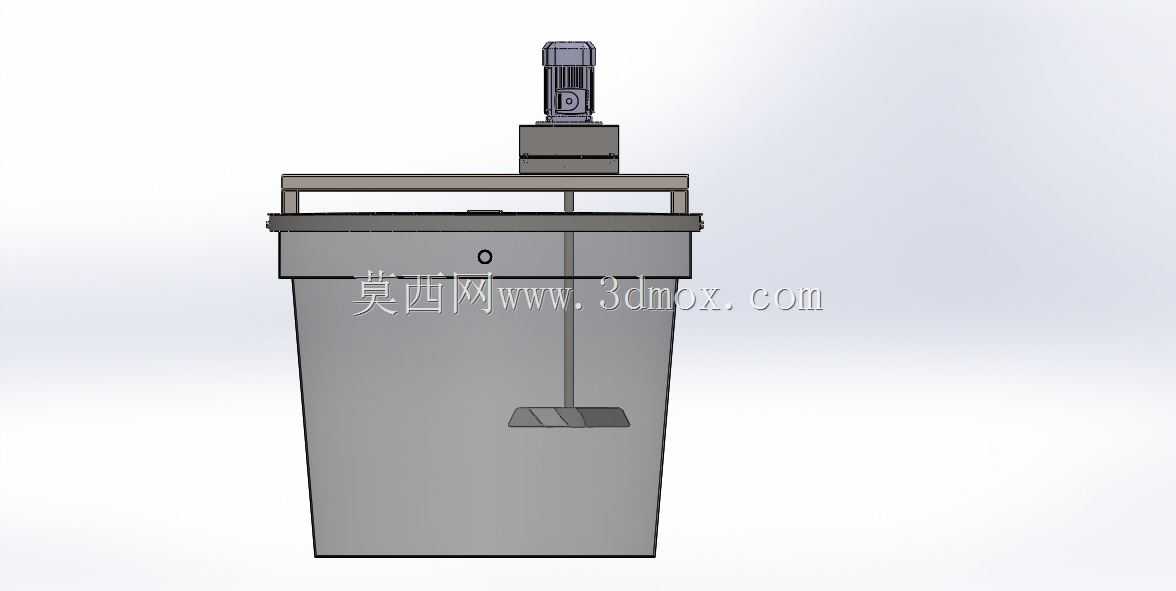

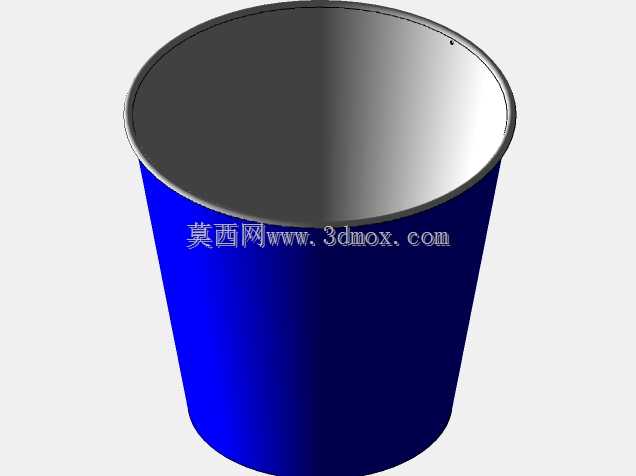

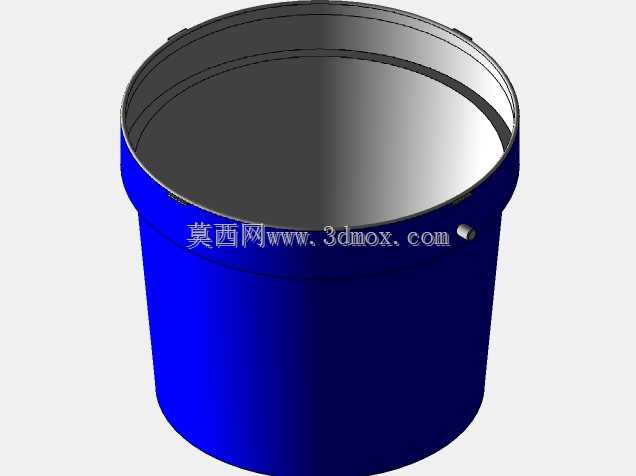

　　日常日化生产环节中，皂基类物料的均匀混合是制皂工序的核心前置步骤，这款搅拌装置的结构设计完全围绕皂基物料的混合特性展开，区别于常规流体搅拌设备，皂基在混合过程中存在粘度随温度、混合进度动态变化的特点，因此整套结构在传动选型、桨叶布局、桶体构型上都做了针对性适配。从安装边界来看，整套装置采用顶部挂载式安装逻辑，搅拌桶为上宽下窄的锥台型结构，这种构型一方面能够减少高粘度物料在桶壁的粘附残留，另一方面在排料过程中能够借助锥面导向实现物料的自重流出，不需要额外增设桶壁刮除机构就能降低物料残留率，桶口位置设置的外翻边结构既可以作为桶盖的定位承载面，也能作为整桶转运时的吊装受力点，兼顾生产操作与安装固定的双重需求。

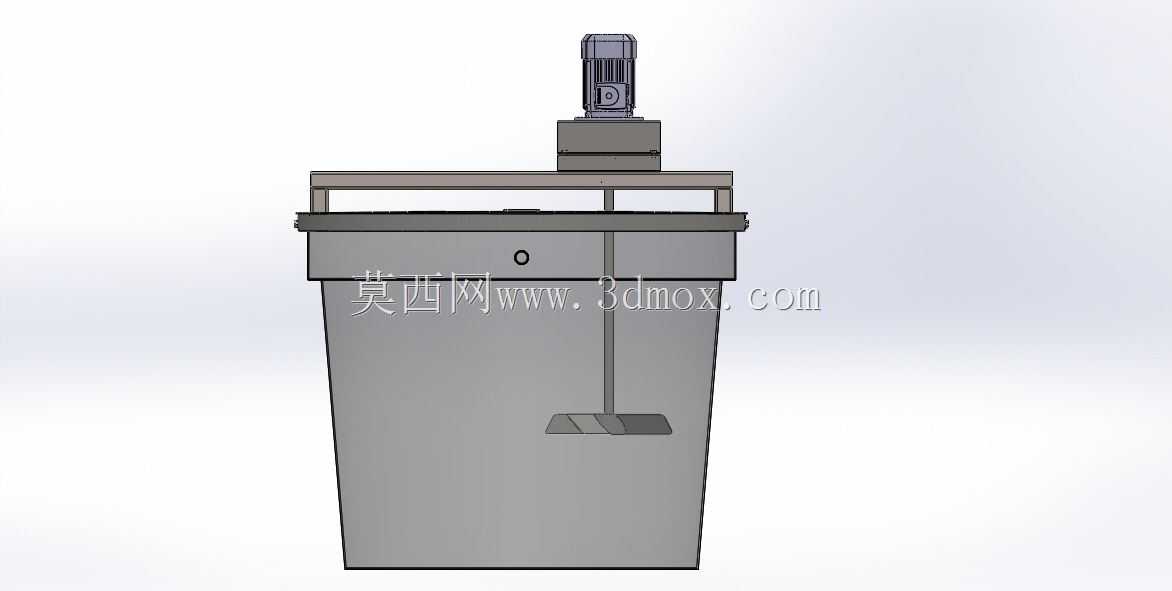

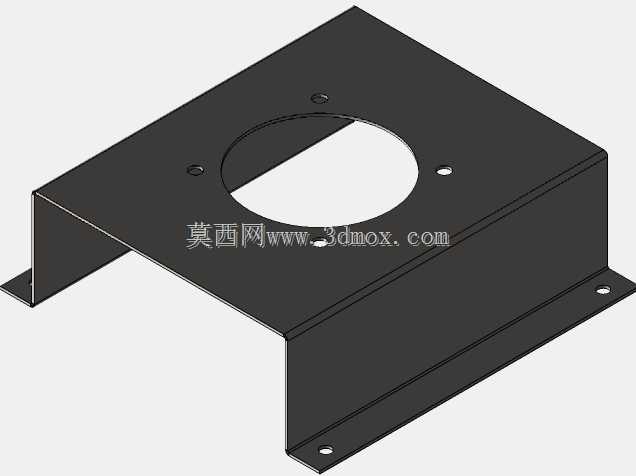

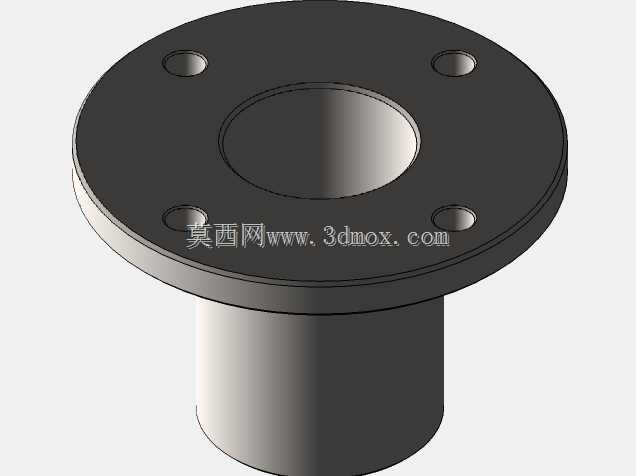

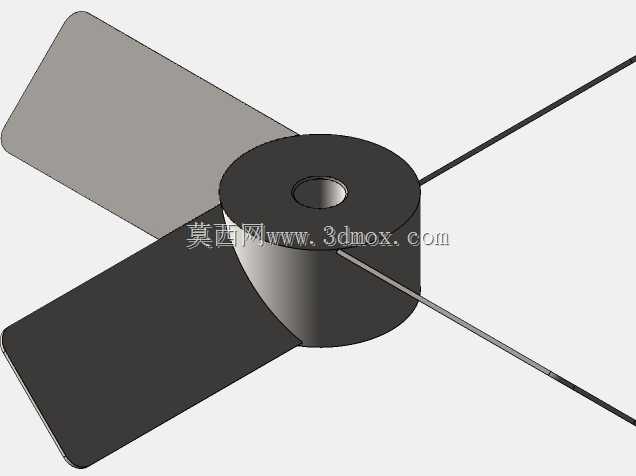

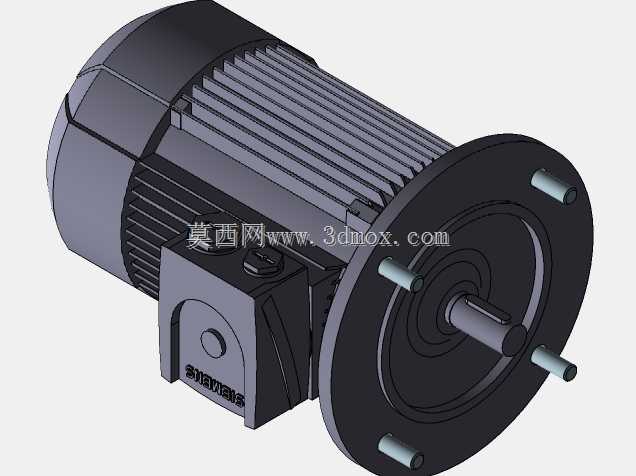

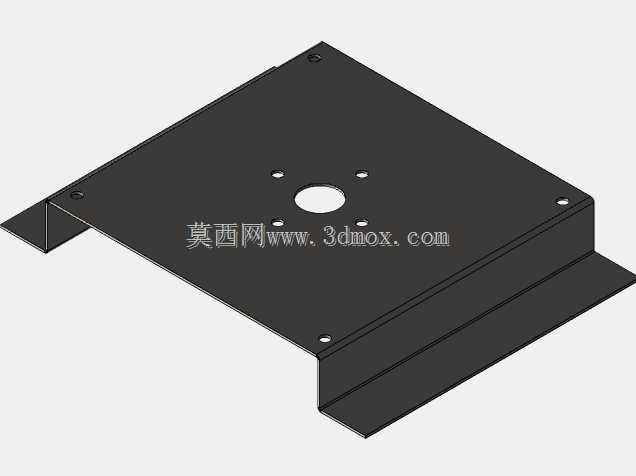

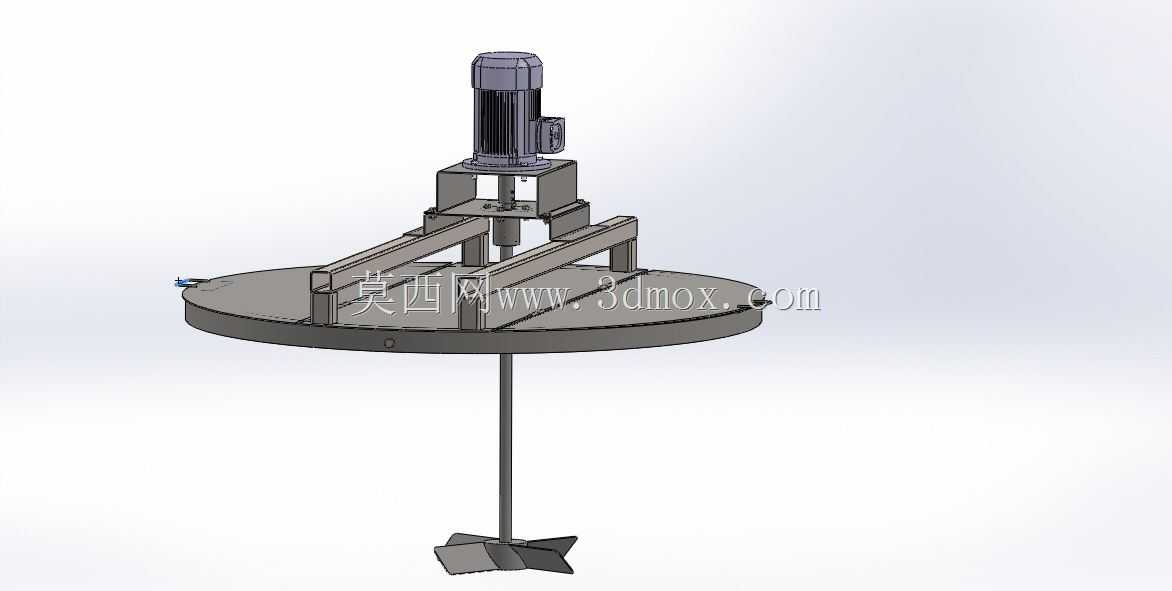

　　顶部的驱动单元采用立式直连布局，电机输出轴通过联轴器直接连接搅拌主轴，省去了中间皮带传动或者齿轮减速的额外传动环节，这种布局的优势在于传动路径短，传动效率损失小，同时整套驱动组件的重心完全落在搅拌桶的中心轴线上，设备运行过程中不会因为偏载产生额外的振动，安装时只需要将驱动支架通过螺栓固定在桶盖的中心安装位即可，不需要额外做重心校准，大幅降低现场安装的调试工作量。搅拌主轴的长度设计完全匹配锥台桶的深度，桨叶安装位置距离桶底预留了足够的安全间隙，既避免桨叶运转过程中刮蹭桶底造成磨损，也能保证桶底区域的物料能够被桨叶产生的流场带动参与循环混合，桨叶采用平直叶结构，针对皂基类高粘度物料，平直叶能够产生更强的径向剪切力，

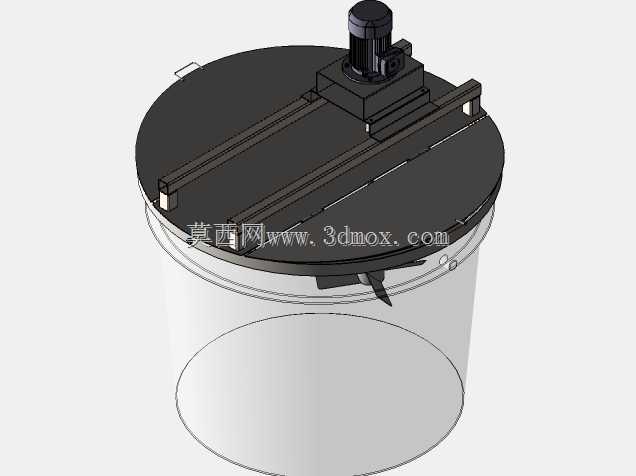

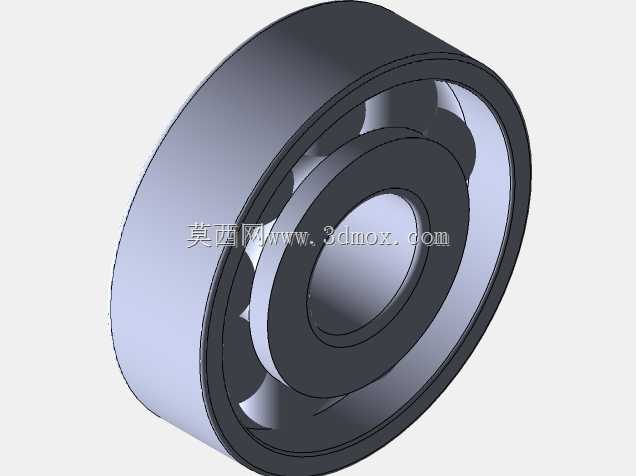

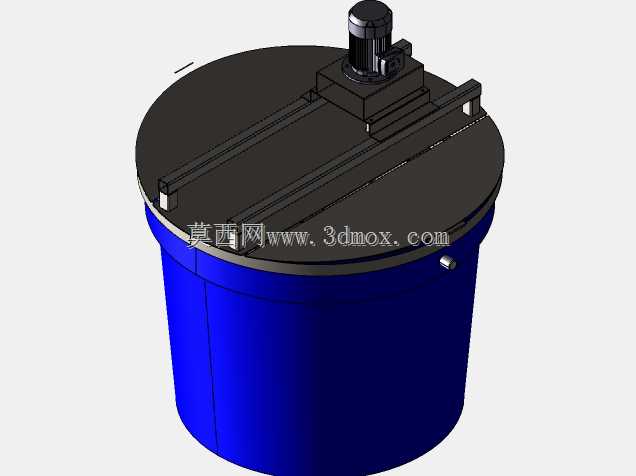

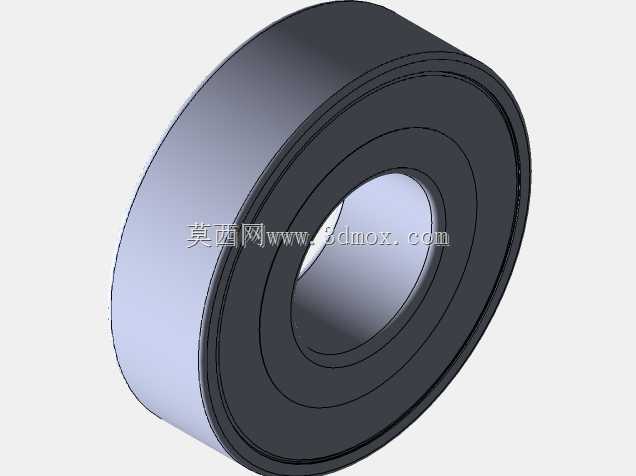

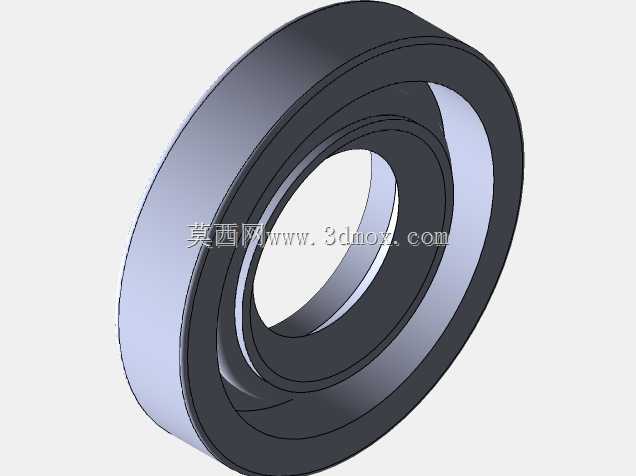

　　相比螺旋桨叶更适合打破高粘度物料的团聚结块，让不同组分的皂基、添加剂、填料能够充分分散均匀。桶盖采用平板式结构，除了中心的驱动安装位，还预留了加料口、观察口的安装位置，生产过程中可以在不开启整盖的情况下完成小料添加、混合状态观察的操作，减少物料热量散失与外界杂质落入的风险。在实际生产场景中，这类搅拌装置除了用于肥皂生产的皂基混合，也可适配其他中等粘度膏状物料的混合工序，比如日化类的膏霜、洗涤剂膏体，或者工业类的胶粘剂、涂料基料的预混合，结构的通用性较强。设计过程中针对搅拌轴的受力做了针对性校核，因为高粘度物料搅拌过程中桨叶承受的径向阻力远大于低粘度流体，因此主轴的直径选型、轴承的承载能力都留足了安全余量，

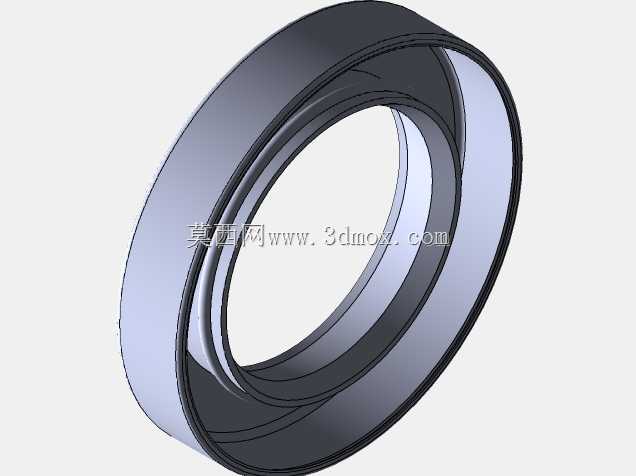

　　避免长期满负荷运转过程中出现主轴弯曲、轴承过早损坏的问题。桶体的壁厚设计兼顾了结构强度与导热需求，如果生产工艺需要对混合过程进行温度控制，可以直接在桶壁外侧加装夹套，不需要对桶体结构做额外改造，锥台型的外壁也更方便夹套的焊接固定与保温层的包覆。整套设备的安装不需要复杂的地基固定，放置在平整的生产车间地面即可，驱动部分的检修也十分便捷，只需要拆除桶盖与驱动支架的连接螺栓，就能将整套驱动、主轴、桨叶整体吊出，完成桨叶清理、轴承更换、密封件维护的操作，不需要进入桶内作业，降低了设备维护的操作难度与安全风险。搅拌桨的安装采用键连接加锁紧螺母的固定方式，长期运转不会出现桨叶松动移位的问题，如果需要适配不同粘度的物料，也可以快速更换不同形式的桨叶，不需要更换整套主轴组件，设备的适配灵活性较强。
