槽型端面锁紧式传感连接基座结构

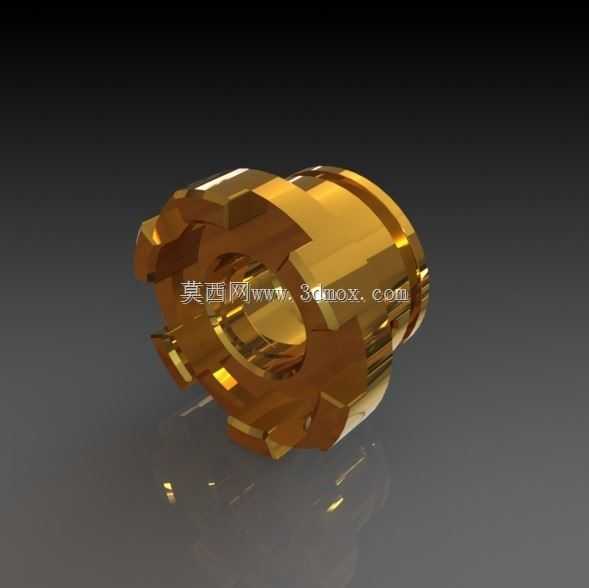

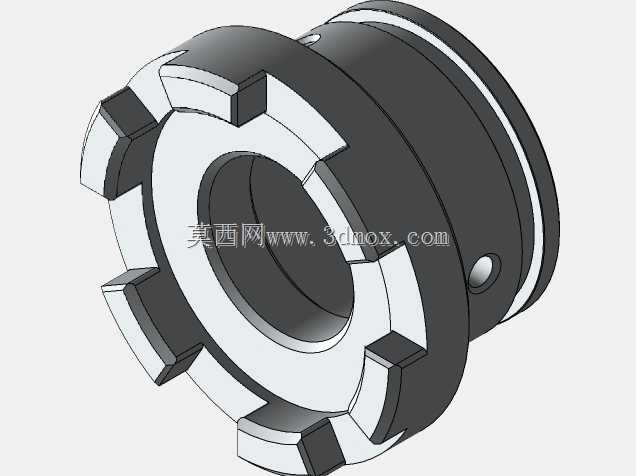

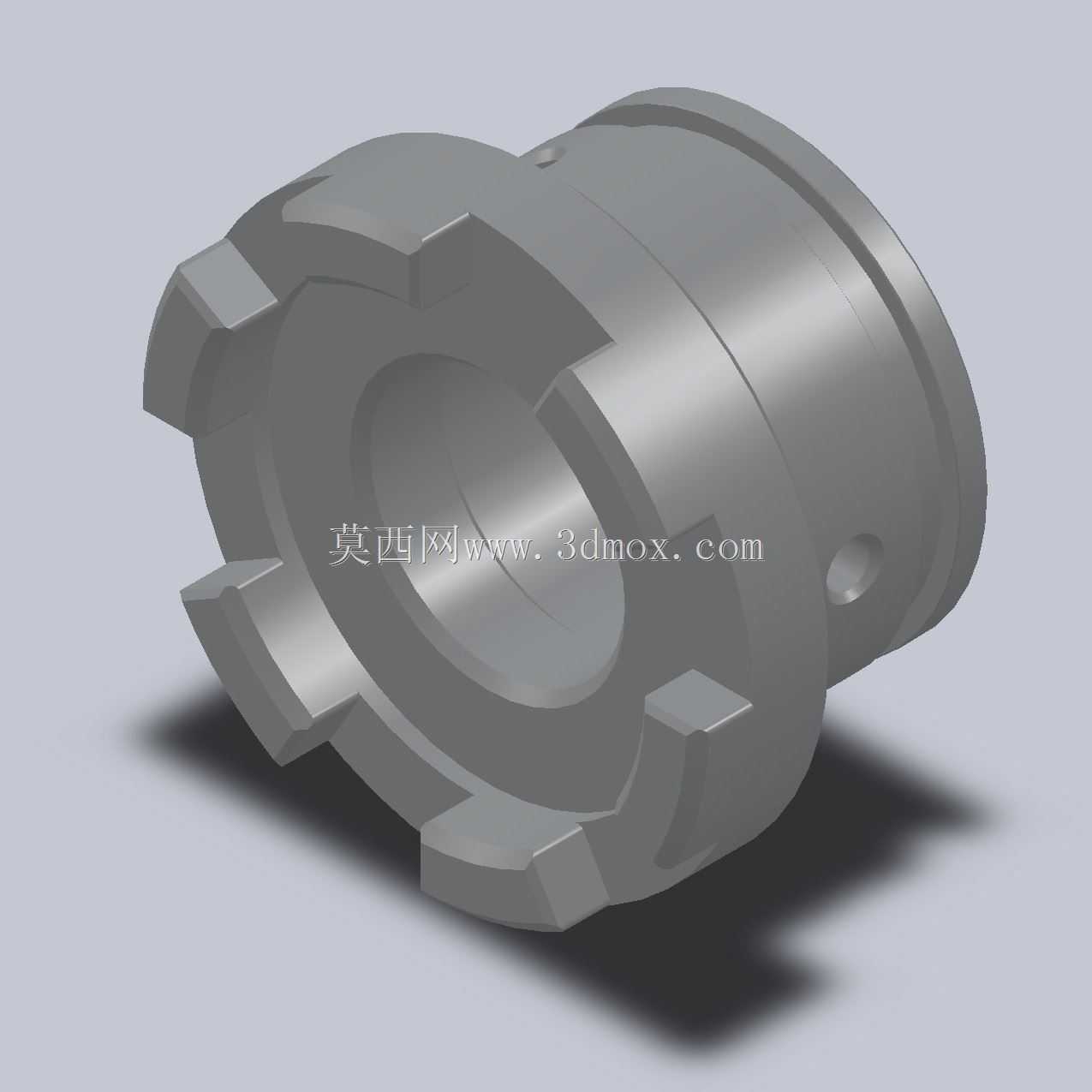

　　该构件属于传感检测单元的配套安装基座，主要应用在自动化产线的旋转工位扭矩、转速检测场景中，承担传感器本体与被测旋转轴之间的定位、连接与扭矩传递作用，常见于伺服电机输出端、精密旋转工作台、分度机构的检测链路里，解决传感器与旋转部件同轴安装时的轴向窜动、周向打滑问题。从结构设计来看，主体采用阶梯轴套式构型，内孔为光面通孔，用于穿入被测转轴，外圆分为两段不同直径的圆柱段，大直径段端面均匀分布六个凸台式卡槽，卡槽侧面为垂直于端面的直壁结构，可与传感器端的弹性卡爪配合实现周向扭矩传递，避免相对转动带来的检测信号误差；小直径段外圆预留径向螺纹孔，可拧入紧定螺钉实现基座与转轴的轴向锁紧，安装时无需额外加工键槽，对轴的加工精度要求更低，

　　适配不同公差等级的光轴安装场景。设计阶段优先考虑了安装便捷性，卡槽采用等分布局，任意角度对位后均可卡入配合，无需调整周向相位，现场装配时仅需将基座套入转轴，拧紧紧定螺钉后将传感器端卡爪对准卡槽推入即可完成安装，相比传统法兰螺栓连接的结构，装配时间可缩短60%以上，适合快换式检测工位的使用需求。外形尺寸方面，大端外径与卡槽外接圆直径保持一致，避免卡槽突出外圆造成安装干涉，小端直径比大端小15%左右，预留出传感器端的安装避让空间，整体轴向长度控制在大端外径的0.8倍左右，不会过多占用转轴的轴向安装空间，适配轴向空间紧凑的设备布局。安装边界上，内孔的公差带选用H7级，可与g6公差的转轴形成间隙配合，装配时无需敲击即可顺利套入，

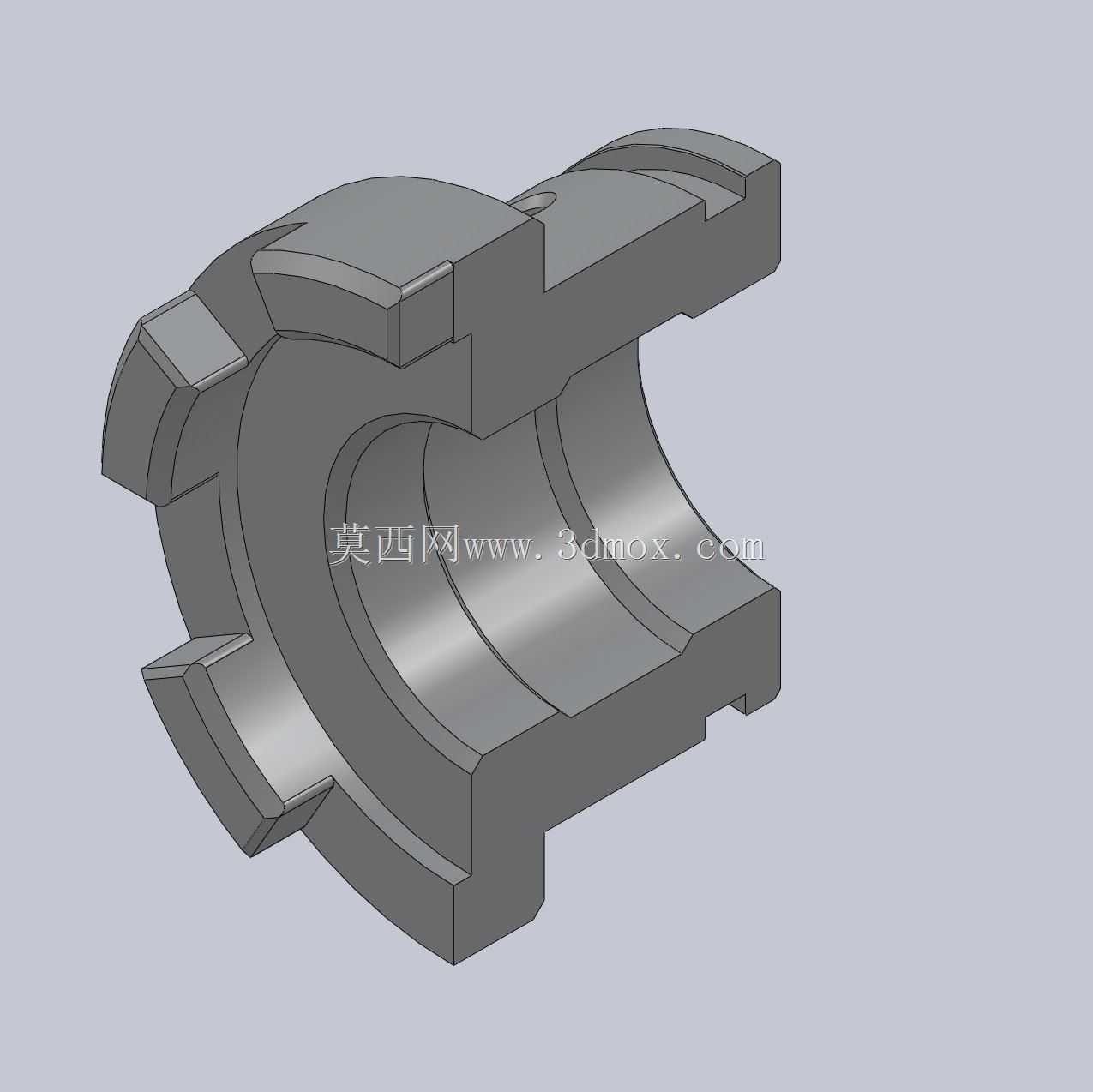

　　径向紧定螺钉的孔位距离小端端面的距离为整体长度的三分之一，锁紧时螺钉压力可均匀作用在转轴表面，不会造成基座偏斜；端面卡槽的深度设计为凸台高度的二分之一，卡爪卡入后配合面的接触面积足够传递额定扭矩，同时不会因为卡槽过深造成基座端面强度不足，长期承受交变扭矩时不会出现凸台断裂的问题。实际使用中，该基座可适配非接触式与接触式两类旋转传感器的安装，当搭配光电式转速传感器时，卡槽端面可作为脉冲触发的标记面，无需额外安装码盘；搭配扭矩传感器时，卡槽的刚性配合可保证扭矩传递无滞后，检测信号的响应频率可覆盖0-10kHz的常用检测范围。结构细节上，两段外圆的衔接处设计有退刀槽，加工时可一次装夹完成外圆车削，减少二次装夹带来的同轴度误差，外圆表面做发黑处理，提升车间环境下的防锈能力，端面卡槽的棱边做0.2mm的倒角处理，装配时可引导卡爪顺利滑入卡槽，避免棱边刮伤传感器配合面。
