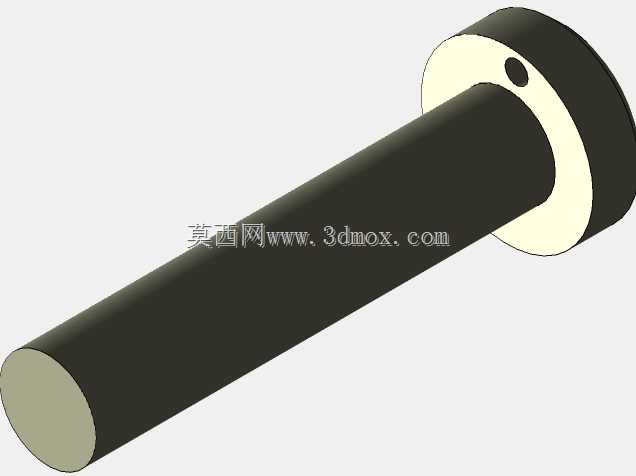

带法兰定位凸缘圆柱销轴结构设计

　　这类带法兰凸缘的圆柱销轴，在工装夹具定位、自动化线体载具接驳、小型仪器仪表内部构件连接场景中应用十分广泛，区别于普通光面圆柱销，其端部的一体式法兰盘能够直接承担轴向限位作用，无需额外加装轴用挡圈或者锁紧卡簧，在装配空间局促、无法布置额外限位零件的紧凑结构里，能大幅减少装配工序，降低整体结构的零件数量。从实际使用场景来看，这类销轴常被用于仪器仪表内部的传感组件安装定位，法兰端的小直径通孔可穿装细径锁紧钢丝，防止销轴在设备长期振动工况下出现轴向窜动，避免传感元件的安装位置偏移导致检测数据失准；在小型工装的铰接点位，法兰盘的端面可直接作为铰接副的轴向贴合面，控制铰接件的轴向窜动间隙在0.02mm以内，保证铰接转动的平顺性，

　　不会出现卡滞或者旷量过大的问题。设计这类销轴结构时，首先要明确安装边界的约束条件：销轴的光杆段直径需要与安装孔的公差带匹配，通常采用h6级公差，保证与安装孔的间隙控制在0.01-0.03mm之间，既能够顺利压装或者滑装入孔，又不会因为间隙过大导致定位精度不足；光杆段的长度需要根据被连接件的总厚度确定，通常要保证光杆段穿过所有被连接件后，端面不超出安装基体的背面，避免与其他运动构件发生干涉。端部法兰盘的直径设计需要兼顾限位面积与安装空间，通常法兰盘直径比光杆段直径大4-6mm，法兰厚度控制在2-3mm，既保证法兰端面有足够的承压面积，不会在长期轴向载荷作用下出现压溃变形，又不会因为法兰尺寸过大占用过多的安装空间。法兰端面上的小孔位置需要避开销轴的中心轴线，通常设置在距离法兰外圆1mm的位置，孔径控制在1-1.5mm，刚好能够穿装直径0.8-1.2mm的锁紧钢丝，小孔的边缘需要做0.2mm的倒角处理，避免穿装钢丝时刮伤钢丝表面，降低钢丝的疲劳断裂风险。销轴的导入端需要做15度的倒角，倒角长度1.5-2mm，方便装配时快速对准安装孔，减少装配时的卡滞问题；光杆段的表面粗糙度需要控制在Ra1.6以下，降低与安装孔之间的摩擦系数，减少反复拆装时的磨损量，延长销轴的使用寿命。在材料选择上，这类销轴通常采用45号钢调质处理，硬度达到HRC28-32，兼顾强度与韧性，既能够承受径向的剪切载荷，又不会在受到冲击载荷时发生脆断；

　　如果应用在有耐腐蚀要求的仪器仪表场景，也可以采用304不锈钢材质，表面做钝化处理，避免长期在潮湿环境下出现锈蚀，影响拆装性能。建模过程中需要注意几个细节：法兰盘与光杆段的衔接位置需要做R0.5的圆角过渡，避免应力集中，防止销轴在承受交变载荷时在衔接位置发生断裂；法兰端面与光杆轴线的垂直度需要控制在0.01mm以内，保证法兰端面与安装基体表面完全贴合，不会出现倾斜导致销轴安装后产生偏斜，影响定位精度；光杆段的圆柱度需要控制在0.008mm以内，保证销轴与安装孔的配合均匀，不会出现局部过盈导致装配困难。从安装流程来看，这类销轴的装配不需要复杂的工装，只需要将导入端对准安装孔，用铜锤轻轻敲击法兰端面即可将销轴装入到位，

　　之后穿入锁紧钢丝将销轴与基体绑定，即可完成安装；拆卸时只需要先取出锁紧钢丝，用冲子从销轴的光杆端向外敲击即可将销轴取出，维护十分方便。在实际选型应用时，需要根据承载的剪切力大小确定光杆段的直径，通常单根直径8mm的45号钢调质销轴，能够承受的最大静态剪切载荷可以达到12kN，完全能够满足小型仪器组件、工装铰接点的承载需求；如果应用在有频繁相对转动的铰接场景，可以在光杆表面镀硬铬处理，提高表面硬度到HRC55以上，降低磨损速率，延长铰接副的使用寿命。需要注意的是，这类销轴的法兰端面不能作为主要的承载承压面使用，其主要作用是轴向限位，不能承受过大的轴向冲击载荷，否则会导致法兰盘变形甚至断裂；如果结构中存在较大的轴向载荷，需要额外设计承压结构承担轴向力，销轴仅承担径向定位与剪切载荷。
