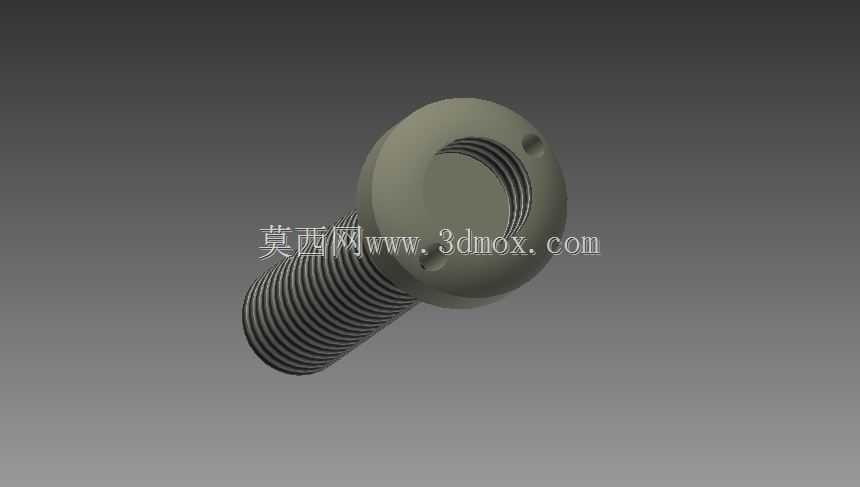

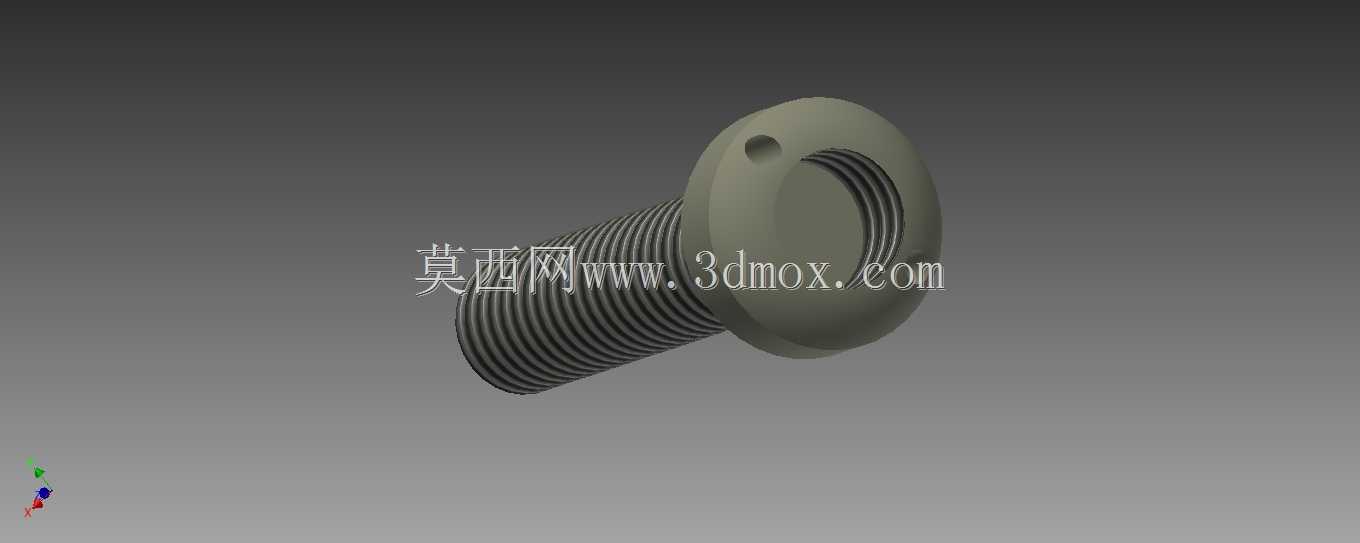

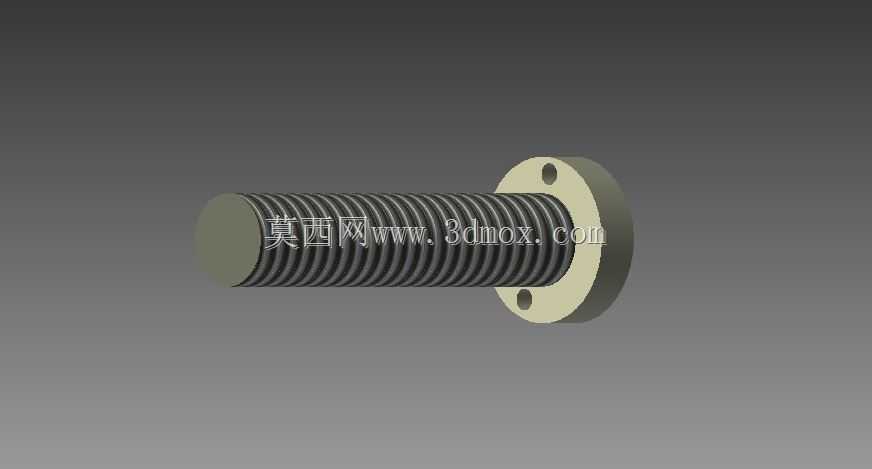

在工业传感检测单元的安装布局里,这类带法兰基座的外螺纹构件是很常见的配套安装载体,不少接触式位移、压力类传感元件的本体固定,都会用到同结构的连接件来完成设备本体与传感端的衔接。日常做设备改造或者新建设计时,经常会遇到传感元件安装基准不统一、安装面加工精度不足的问题,这类构件的存在就是为了抵消一部分安装面的形位公差,给传感元件提供稳定的刚性支撑,避免设备运行过程中的振动传导到传感端,导致检测数据出现漂移。从结构设计逻辑来看,构件整体分为两个功能段,一端是带安装孔的圆形法兰盘,另一端是等直径外螺纹柱,两个部分同轴度设计要求控制在0.02mm以内,避免螺纹柱安装后出现偏斜,导致后续拧入的传感元件轴线与检测方向出现夹角,引入检测系统误差。
法兰盘上的两个安装孔采用对称分布设计,孔位中心距与法兰外圆的同轴度也有明确要求,安装时可以通过两个内六角螺栓直接固定在设备预设的安装基面上,法兰盘与安装面接触的端面做了精车处理,表面粗糙度控制在Ra1.6以内,保证贴合后没有多余间隙,不会因为长期受振动出现连接松动。外螺纹段采用标准公制粗牙螺纹设计,牙型角60度,螺纹公差带选6g级,既可以直接拧入带内螺纹的传感元件本体,也可以配合锁紧螺母调整传感元件的伸出长度,适配不同检测距离的安装需求,螺纹段的长度设计预留了足够的调节余量,现场安装时不需要额外加工转接件,就能完成不同安装深度的调整。实际应用场景里,这类构件常出现在自动化生产线的工位检测端、液压系统的压力检测点位、

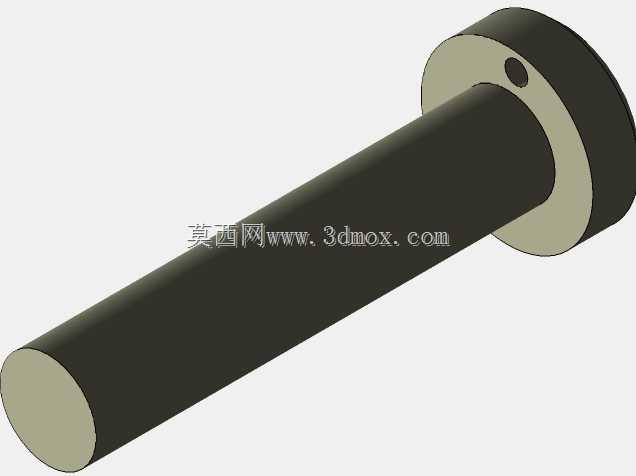

机床进给轴的位置反馈单元旁,相比直接把传感元件拧在设备壳体上,带法兰的安装形式能分散连接应力,避免设备壳体的薄壁部位因为螺纹受力出现开裂,同时法兰结构的拆卸也更方便,后期维护更换传感元件时,不需要反复在设备本体上拧动螺纹,减少设备本体螺纹孔滑牙的风险。做三维建模时,这个构件的建模难点主要在螺纹段的细节处理,如果是用于装配干涉检查的模型,可以采用装饰螺纹线简化表达,减少模型面数提升大装配体的运行流畅度;如果是用于加工生产的精确模型,就需要扫描实际螺纹的牙型轮廓,通过螺旋扫掠完成真实螺纹建模,保证后续导出的工程图螺纹参数标注准确,能直接对接机加工生产。安装边界方面,法兰盘的外圆直径决定了安装时需要预留的操作空间,
两个安装孔的中心距要和设备基面上的预钻孔位完全匹配,螺纹段的外径要和传感元件的内螺纹孔尺寸对应,安装时法兰端面与设备基面之间不需要额外加调整垫片,靠精加工端面就能保证足够的接触刚度,如果现场安装空间比较局促,还可以在法兰盘外侧做切边处理,缩小安装所需的平面空间,但要注意切边不能破坏安装孔的结构强度,避免螺栓拧紧时法兰出现开裂。不少刚入行的结构设计人员做传感安装结构时,容易忽略这类转接构件的作用,直接在设备板件上攻螺纹安装传感元件,后期设备运行一段时间后,板件螺纹磨损就会导致传感元件松动,检测数据失准,还要重新扩孔攻丝做修复,反而增加了后期维护的工作量,选用这类标准化的法兰转接构件,就能把易损的螺纹连接部位转移到可更换的构件上,后期维护只需要更换转接件就行,大幅降低设备的运维成本。从受力角度分析,这类构件工作时主要承受轴向的压力以及少量径向的振动载荷,所以材质一般选用304不锈钢或者中碳钢做表面发黑处理,304材质适合有腐蚀性介质的生产环境,中碳钢材质适合普通工业场景,强度更高,能承受更大的锁紧力。建模过程中还要注意法兰盘与螺纹柱衔接位置的圆角处理,这个位置是应力集中点,如果做成直角衔接,长期受交变载荷容易出现断裂,倒一个R0.5到R1的圆角,就能大幅提升构件的疲劳强度,延长使用寿命。
