多轮串联式重载行走滚轮组结构设计

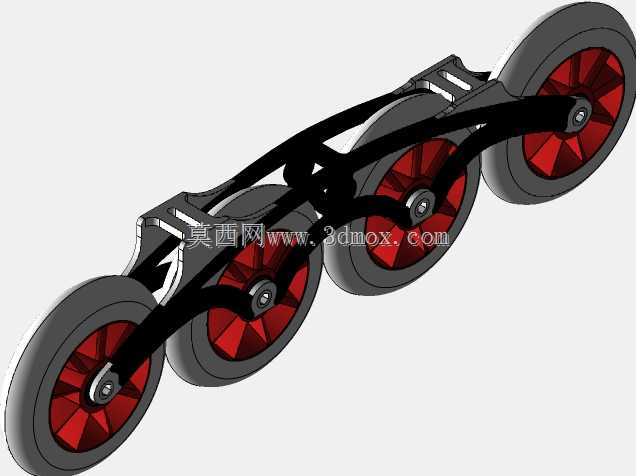

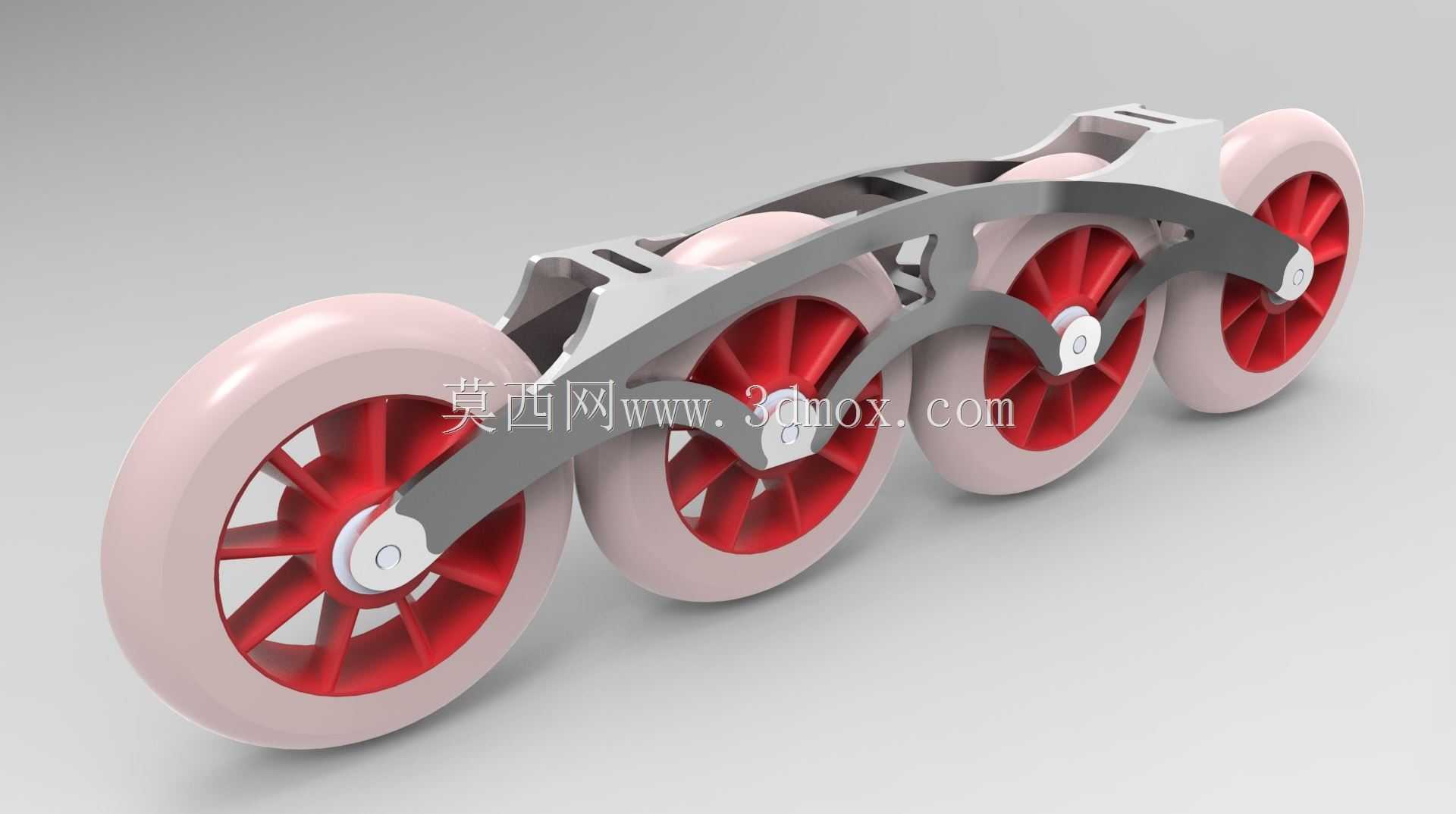

　　该多轮串联行走轮组主要应用于需要跨越微小障碍、地面适应性要求较高的移动承载场景，常见于小型巡检机器人、重载搬运AGV的辅助行走单元、户外移动探测设备的行走端，也可适配在需要平稳通过不平整铺装路面、车间地面接缝、微小凸起障碍物的移动工装台架底部。区别于传统单轮或双轮脚轮结构，这套轮组采用四组行走轮沿行进方向串联排布的形式，通过一体化成型的弧形连接架将所有轮体的安装支座串联为整体，当轮组行进过程中遇到地面凸起、缝隙或者微小高度差时，相邻轮体可以依次接触障碍面，依托轮架的弧形轮廓实现平滑过渡，避免单轮卡滞、整机跳动的问题，大幅提升行走过程的平稳性。

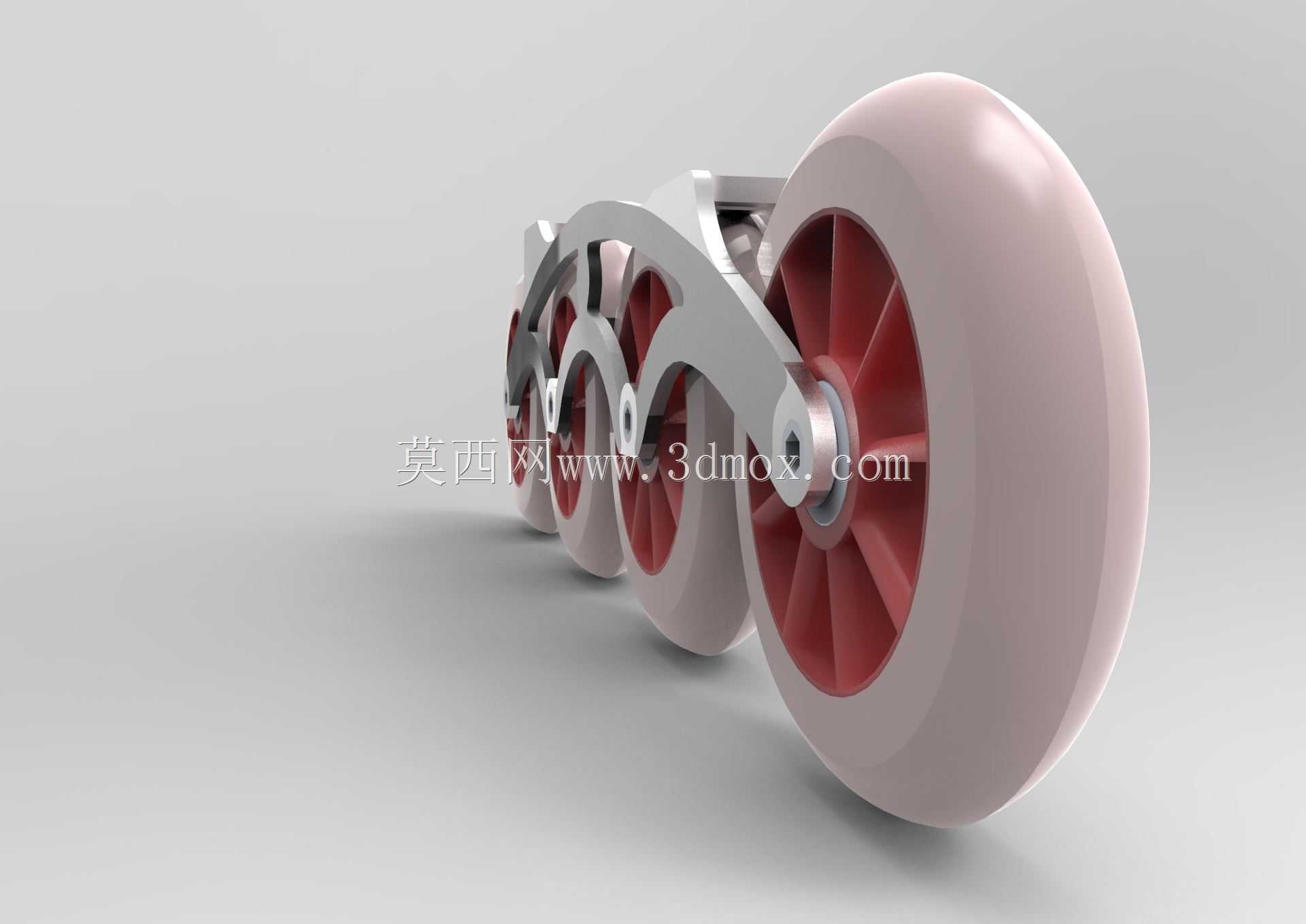

　　从功能特性来看，单轮采用轮毂与外包轮面的双层结构，红色轮毂部分为刚性支撑结构，承担主要的径向载荷，外层浅粉色轮面为弹性耐磨材质，既可以吸收行进过程中的微小振动，也能增大与地面的接触摩擦力，避免光滑地面上出现打滑问题。每个轮体都通过独立的销轴与轮架连接，销轴处预留有标准轴承安装位，可根据载荷等级选配深沟球轴承或者滑动轴套，轮体可绕销轴独立转动，相邻轮体的转动互不干扰，在转向过程中可以通过差速转动减小转向阻力，降低轮面的磨损速率。轮架整体采用变截面的弧形梁结构，在轮体安装支座位置做了局部加厚处理，梁身中部开设减重槽，在保证整体结构强度、满足重载承载要求的前提下，尽可能降低轮组自身重量，减少行走过程中的无效载荷。

　　设计过程中，首先需要根据整机的承载要求确定单轮的额定载荷，四组轮体的总承载能力需要预留1.5倍以上的安全系数，避免偏载工况下单个轮体受力过载。轮架的弧形轮廓曲率需要结合越障高度要求设计，曲率半径过小会导致轮组整体长度增加，占用过多安装空间，曲率半径过大则会降低越障过程的平滑性，一般越障高度设置为单轮直径的1/5到1/4区间时，弧形轮廓的过渡效果最优。安装边界方面，轮组顶部预留有标准化的安装连接面，可通过螺栓与设备底盘直接连接，安装面的孔位采用通用的等距排布设计，适配多数常规移动设备的底盘安装尺寸；轮组整体宽度控制在单轮轮面宽度的1.2倍以内，避免轮组侧面突出设备底盘过多，在狭窄通道通行时发生刮碰。轮体的转动间隙需要控制在合理区间，间隙过大会导致行走过程中轮体晃动，影响整机行走精度，间隙过小则会增大转动阻力，提升行走过程的动力损耗。

　　实际选型应用时，需要结合使用场景的地面材质调整外层轮面的硬度，在环氧地坪、瓷砖等光滑室内地面使用时，可选择硬度稍低的轮面材质，提升减振效果与抓地力；在水泥地面、沥青路面等粗糙户外场景使用时，可选择硬度更高的耐磨轮面材质，延长轮组的使用寿命。轮架的材质可根据使用环境选择，常规室内场景可采用工程塑料一体注塑成型，降低整体成本与重量；重载、户外腐蚀场景则可采用铝合金或者钢板冲压焊接成型，表面做防锈防腐处理，提升结构强度与环境适应性。
