苹果iPhone5智能手机外观结构三维数模

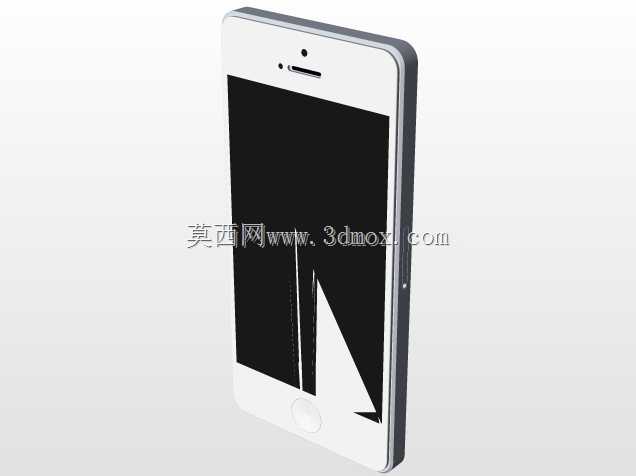

　　本次呈现的三维数模还原了iPhone5的整机外观结构与装配边界，建模过程严格参照消费电子手持终端的结构设计逻辑，所有外观面的曲率、接缝位置、按键排布均匹配量产机型的实际装配公差要求。从实际应用场景来看，该数模可用于消费电子周边配件的结构开发，比如适配保护壳的开模验证、车载支架的夹持尺寸匹配、外接扩展配件的接口对位校核，也可作为数码产品外观设计的参考基准，帮助结构工程师快速把握直板智能手机的厚度控制、边角R角处理、摄像头模组凸台高度的设计尺度。

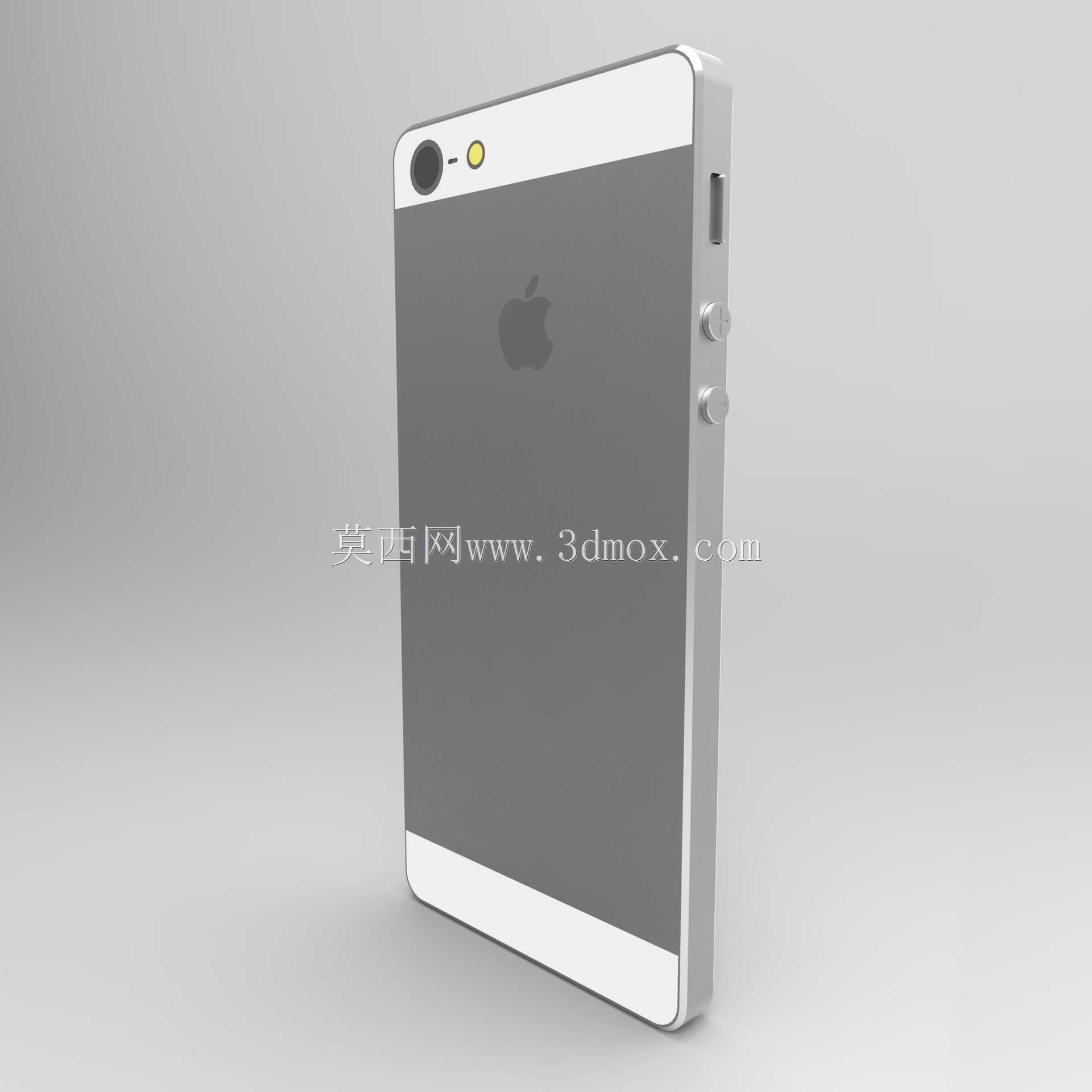

　　数模完整还原了设备的功能特性布局：背部上下两段的玻璃装饰区与中间金属后盖的拼接缝隙控制在0.1mm以内，后置摄像头的开孔位置、闪光灯的避让槽、顶部降噪麦克风的小孔径开孔均做了精确还原，侧边的音量键、静音拨片、SIM卡托的开槽位置与深度完全匹配实际装配要求，底部的扬声器开孔、Lightning接口、麦克风开孔的排布间距也严格遵循真机的开孔阵列规则，顶部的电源键位置与侧边弧度做了顺滑过渡，保证手持握持时的按键触达手感符合人体工程学要求。

　　设计思路上，该数模采用自顶向下的建模逻辑，先确定整机的长宽高外轮廓边界，再拆分前后盖、中框、按键、摄像头模组等独立零部件，每个零部件的配合面都预留了合理的装配间隙，中框的金属切边倒角做了连续曲率处理，避免出现锐边割手的问题，背部苹果logo的凹陷深度与周边曲面做了顺滑融合，不会出现曲面断层的视觉瑕疵。从外形尺寸与安装边界来看，整机长度控制在123.8mm，宽度58.6mm，厚度7.6mm，所有外接配件的设计都需要在这个基础轮廓外预留至少0.2mm的装配间隙，侧边按键的突出高度不超过1mm，避免配件安装时出现按键按压干涉的问题，摄像头模组的凸台高度为0.8mm，保护壳设计时需要对应做避让沉台，防止镜头表面被磨损。

　　在结构细节处理上，数模对中框与前后盖的配合止口做了精确还原，止口的搭接宽度为0.8mm，能够保证装配后的接缝均匀度，底部扬声器的每个开孔直径为1.2mm，开孔之间的筋位宽度0.8mm，既保证出声面积，也兼顾后盖的结构强度，SIM卡托的弹出孔位置与卡托的配合公差控制在0.05mm以内，保证卡针插入时能够顺利触发弹出机构。对于周边配件开发者来说，该数模可以直接导入各类三维软件进行干涉检查，不需要反复测量真机尺寸，能够大幅缩短配件开发的前期测绘周期，比如做钢化膜设计时，可以直接提取前面板的屏幕轮廓与黑边宽度，保证钢化膜的开孔对位准确；做皮套设计时，可以参考侧边按键的凸起高度，设置对应的按键凸点位置，保证按键按压的反馈手感。

　　从建模精度来看，所有外观曲面均达到G2连续要求，曲面之间的过渡没有明显的折痕，渲染后能够还原真机的金属与玻璃材质的光影效果，结构件之间的分模线位置也做了清晰的区分，方便后续做模具拆分的参考。需要注意的是，该数模侧重外观结构与装配边界的还原，内部的主板、电池、排线等元器件未做详细建模，适合用于外观适配类的设计工作，若要做整机内部结构的散热仿真、跌落仿真，则需要补充内部元器件的布局数模配合使用。在实际选型参考中，该机型作为经典的直板智能手机设计范本，其厚度控制、按键排布、材质拼接的设计思路至今仍被不少消费电子厂商借鉴，数模中呈现的边角R角处理、摄像头凸台过渡、接口开孔排布等细节，都能为手持类数码产品的结构设计提供成熟的参考依据，帮助设计师规避外观设计中容易出现的握持硌手、按键干涉、开孔强度不足等常见问题。
