山地自行车金属车架结构三维设计

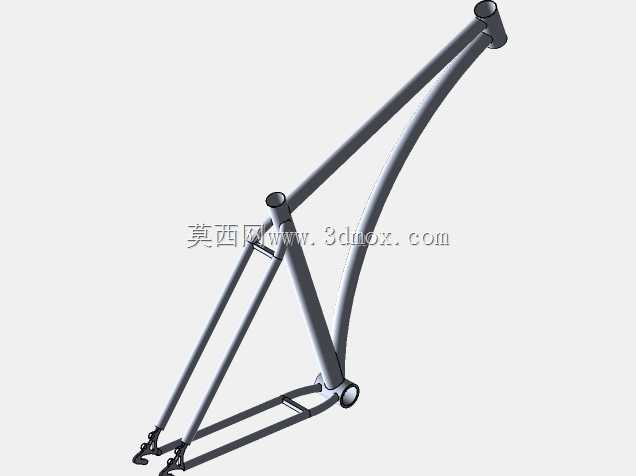

　　这款车架采用经典的硬尾山地车几何构型，整体以圆形金属管材拼接成型，核心承载区域通过多管交汇的焊接节点实现力的分散传递，适配日常通勤、轻度越野等多场景骑行需求。从实际使用场景来看，该类车架是整辆自行车的核心承载基体，上管、下管、座管、后下叉、后上叉的管材角度搭配，直接决定骑行时的发力传导效率、颠簸路面的滤震表现以及不同身高用户的骑姿适配性。设计过程中首先要明确各安装接口的边界尺寸：头管位置需匹配标准碗组规格，预留前叉舵管的安装同轴度公差，保证转向操作无卡滞；中管位置对应座杆的插入深度范围，同时底部五通位置要适配通用规格的中轴组件，确保牙盘、曲柄的安装同轴度，避免骑行过程中出现传动异响；后叉末端的勾爪结构，

　　既要兼容快拆与筒轴两种轮组固定方式，还要预留后变速器的安装螺孔位置，保证变速组件的装配精度。管材选型上，不同位置的管径、壁厚做了差异化设计：下管作为正面冲击的主要承载部件，采用相对更粗的管径来提升抗扭刚性，应对前轮传递的路面冲击；后上叉与后下叉则在保证连接强度的前提下，通过管材的弧度设计预留一定的形变空间，过滤后轮传递的细碎颠簸，提升长距离骑行的舒适度。设计时还需考虑各部件的安装避让空间：车架前部要预留前叉转向时的轮胎摆动间隙，避免大角度转向时轮胎与下管发生摩擦；座管与上管的交汇位置，要保证座杆调节到最低高度时不会与五通区域的结构发生干涉；后叉内侧要预留足够的轮胎宽度空间，同时兼顾碟刹夹器的安装位置，保证制动盘片与夹器的对位精度。

　　从结构受力角度分析，该类三角形为主的桁架结构，能够将骑行者踩踏时的发力、路面传递的冲击载荷均匀分散到各根管材上，避免局部应力集中导致的管材开裂，焊接节点处的平滑过渡设计，也能减少应力集中点，提升车架的长期使用疲劳强度。实际建模过程中，各管材的相贯线处理是核心难点，既要保证焊接位置的贴合精度，也要兼顾焊接工艺的可实现性，避免出现过于狭窄的焊接缝隙导致的虚焊问题。车架整体的走线孔位预留也做了对应设计，可兼容内走线与外走线两种布线方式，既可以通过管材内部的走线通道降低线管风阻、减少线管外露的磨损，也能适配传统外走线的改装需求，方便后期维护更换线管。头管角度、座管角度、后下叉长度这些核心几何参数的搭配，直接决定车辆的操控特性：相对偏大的头管角度能提升平路巡航的直线稳定性，适中的后下叉长度兼顾爬坡发力的刚性与过弯时的灵活性，座管角度则保证骑行时的踩踏发力角度符合人体工学，减少长时间骑行的膝关节负荷。
