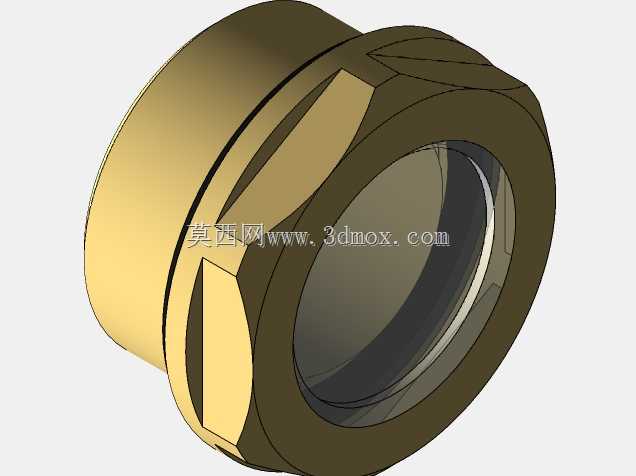

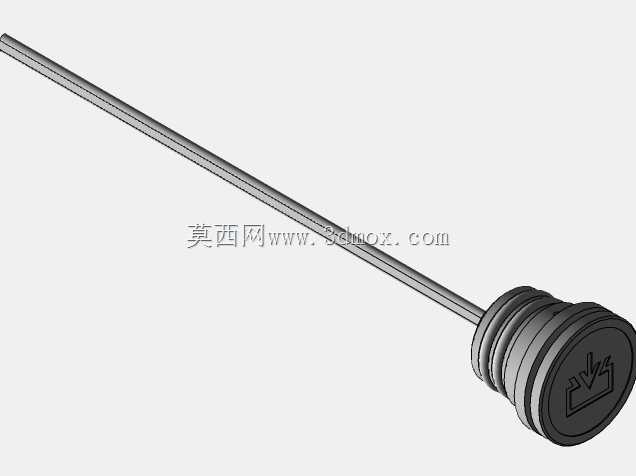

阶梯式带键槽减速器传动轴结构设计

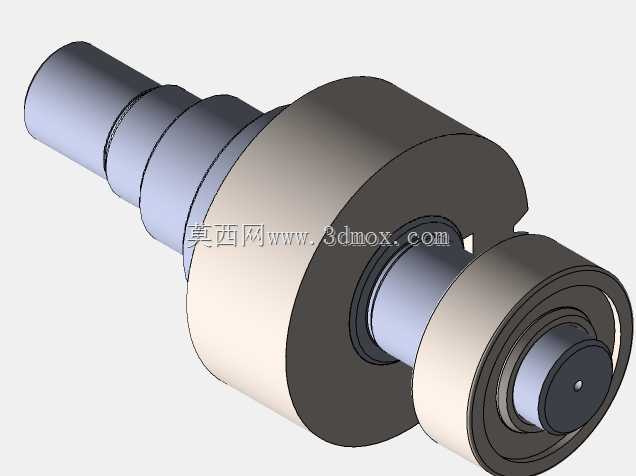

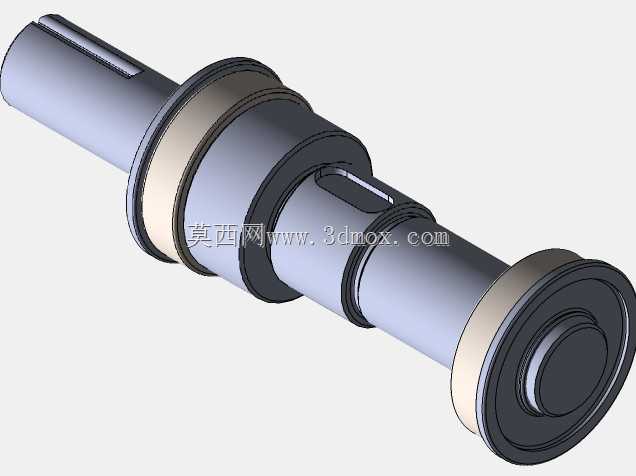

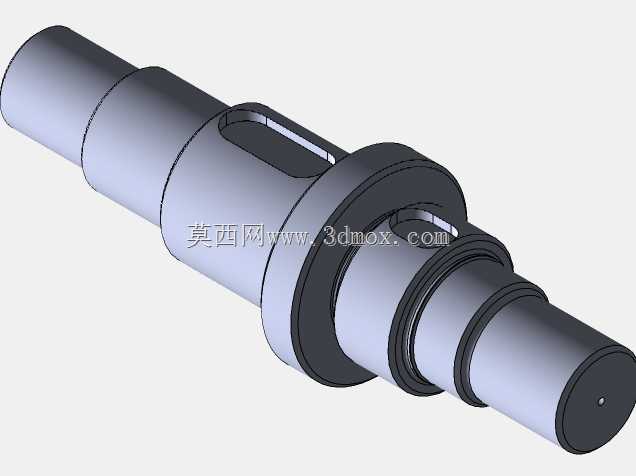

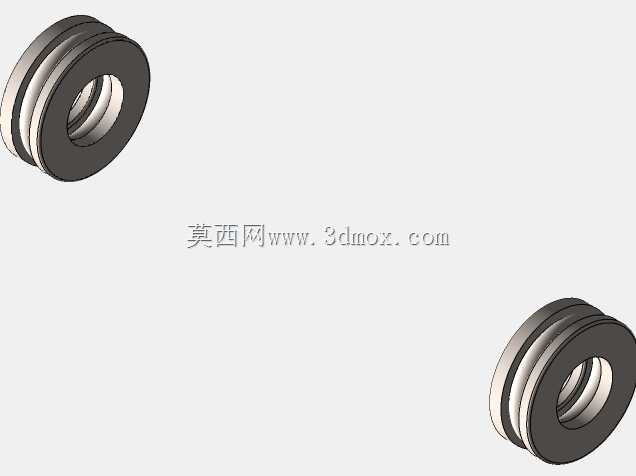

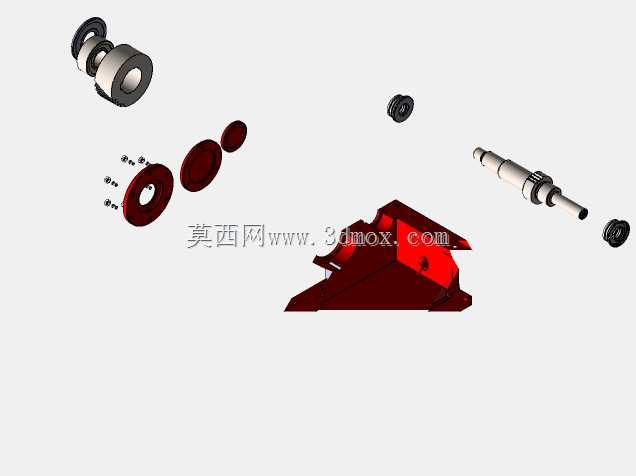

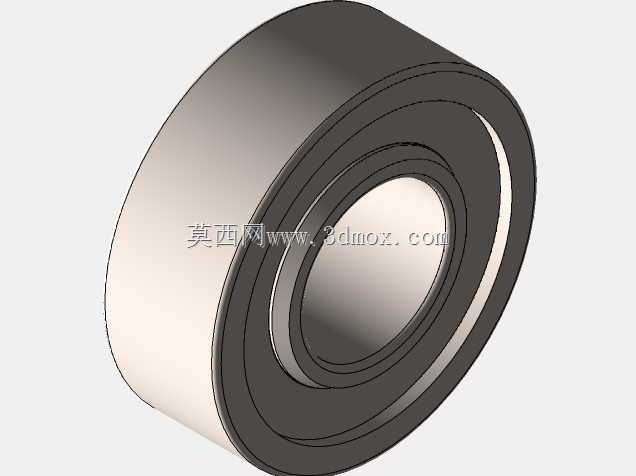

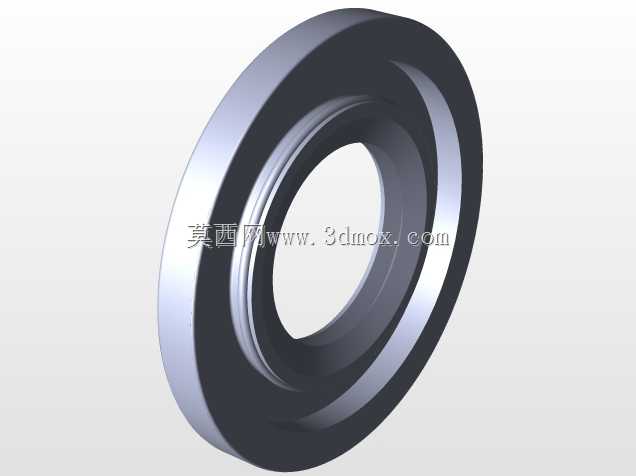

　　在常规工业传动场景里，这类阶梯轴结构是减速器内部承担扭矩传递的核心零件，日常会出现在输送线驱动单元、小型自动化设备减速箱、轻工机械动力传输段这类需要匹配转速、传递扭矩的工位上。从实际使用需求出发，轴上不同直径的阶梯段，分别对应不同的安装配合需求：最外侧的细轴段用来装配轴承内圈，和减速箱箱体上的轴承座孔配合，承担径向支撑作用，保证轴转动时的同轴度，避免运转过程中出现径向跳动超差的问题；中间直径稍大的轴段，分别用来套装传动齿轮、定位套筒，轴肩的高度差刚好形成轴向定位面，不需要额外加装过多定位零件就能限制齿轮、轴承的轴向窜动，减少装配时的调整工作量。

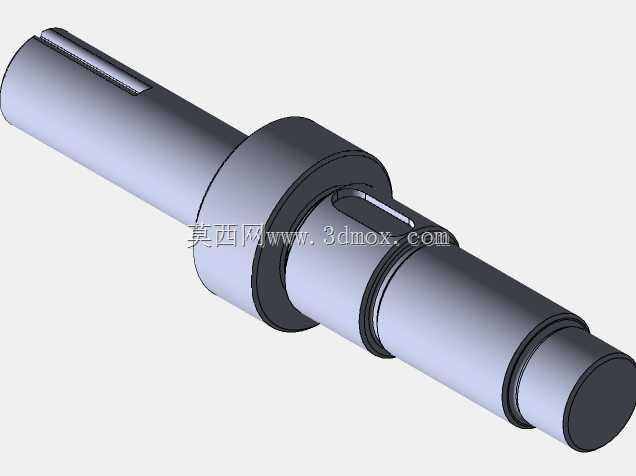

　　轴上开设的两个键槽，是扭矩传递的关键结构，分别对应输入侧和输出侧的传动件安装位，键槽的宽度、深度和对应轴段的直径匹配，能够保证平键装入后，键的侧面和键槽侧壁紧密贴合，运转时不会出现键的压溃、松动问题，传递额定扭矩时的应力分布更均匀，避免轴截面应力集中导致的疲劳断裂。设计这类轴结构的时候，首先要核算不同轴段的扭转强度，根据传递的额定扭矩、转速确定最小轴径，再依次根据安装零件的内孔尺寸、轴承选型的内圈直径确定各阶梯段的直径，轴肩的过渡圆角需要严格控制，圆角半径不能超过相配零件的倒角尺寸，否则会出现零件装不到位的问题，同时圆角也不能过小，避免应力集中系数过大，在交变载荷下出现轴肩处的疲劳裂纹。

　　从安装边界来看，轴的总长度需要匹配减速箱内部的腔体宽度，两端伸出轴承的轴段长度要和外部的联轴器、传动轮的安装尺寸匹配，伸出端的轴端会加工中心孔，作为加工时的定位基准，也能在装配时起到导向作用，方便轴承、齿轮的压装。轴上各配合面的粗糙度要求有明确区分：和轴承、齿轮内孔配合的轴段粗糙度要求更高，减少配合面的磨损，保证配合精度的长期稳定；非配合的轴段粗糙度可以适当放宽，降低加工成本。键槽的位置需要和轴上安装的齿轮键槽位置对齐，键槽的对称度公差要控制在合理范围内，避免装配时平键无法顺利装入，或者装入后出现偏载，加剧键和键槽的磨损。

　　实际选型替换这类轴零件的时候，需要先核对各轴段的直径、长度尺寸，确认键槽的宽度、位置和原有零件一致，还要确认轴肩的定位尺寸是否匹配箱体内的安装空间，避免装配后出现齿轮啮合错位、轴承无法压紧的问题。在三维建模过程中，这类轴类零件的建模逻辑通常是先绘制轴的回转截面，通过旋转特征生成轴的基体，再通过拉伸切除特征加工键槽，最后添加过渡圆角、倒角、中心孔等细节特征，建模时需要注意各特征的尺寸关联，方便后续根据选型需求调整参数，比如修改某段轴径时，对应的键槽尺寸、轴肩尺寸可以同步更新，减少重复建模的工作量。这类轴结构在实际运转中，需要承受交变的弯曲应力和扭转应力，所以设计时除了尺寸匹配，还要考虑材料的热处理要求，配合面的表面硬度要满足耐磨需求，芯部保持足够的韧性，承受冲击载荷时不会出现断裂问题。
