单轴伺服驱动直线升降执行机构

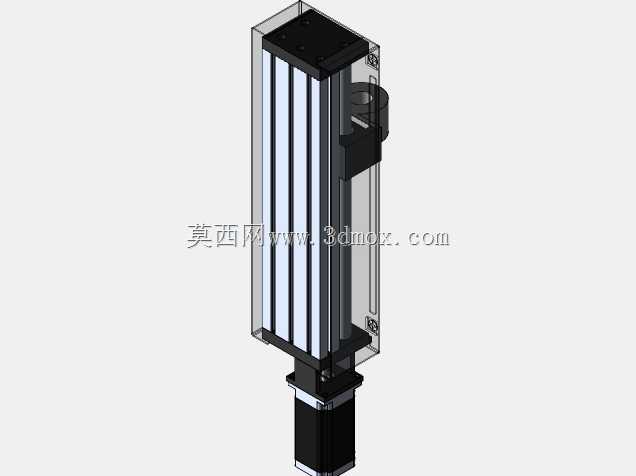

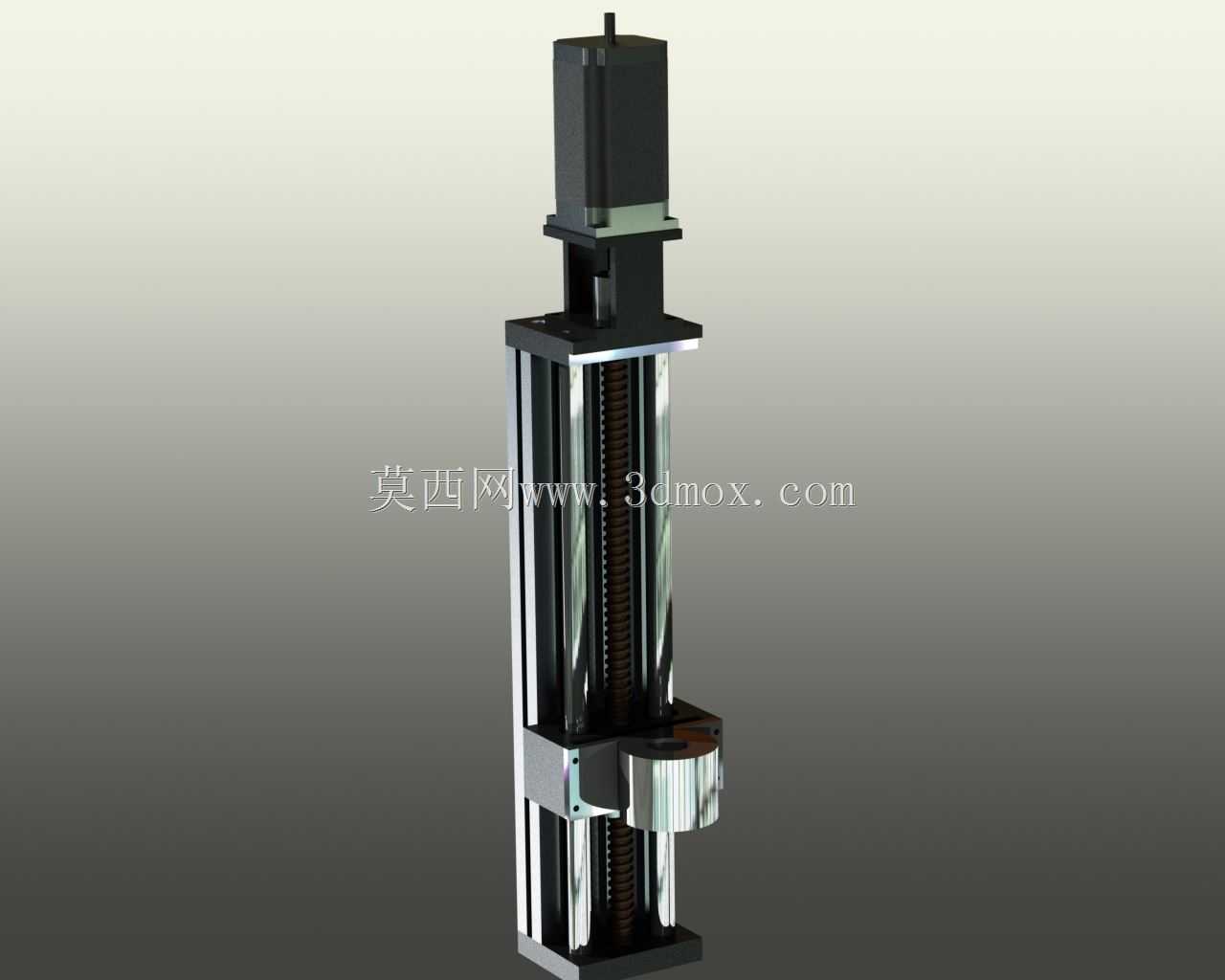

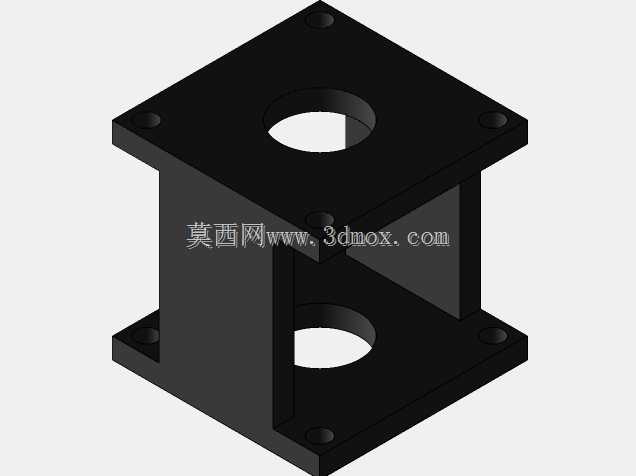

　　这款单轴直线升降执行机构，是面向自动化产线点位移栽、精密工位进给场景开发的线性传动单元，在3C电子零部件上下料、小型工件检测工位抬升、实验室自动化样本转运、包装线物料推料等场景中都有广泛适配空间，可直接作为独立运动轴集成到专用设备中，也可多轴组合搭建直角坐标移栽系统。从结构设计逻辑来看，整个单元采用集成化布局思路，顶部直接搭载驱动动力单元，省去了额外的电机安装转接座与同步传动环节，动力输出端通过联轴器直接连接滚珠丝杠副，传动链长度被压缩到最短，能有效减少传动间隙带来的回程误差，对于需要重复定位的进给场景，这种直连结构能大幅提升长期运行的精度保持性。导向部分采用双列直线光轴配合线性滑块的布局，两根平行光轴分别布置在丝杠两侧，

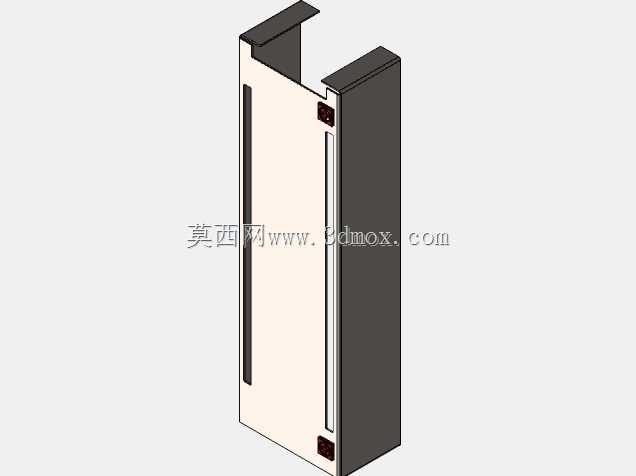

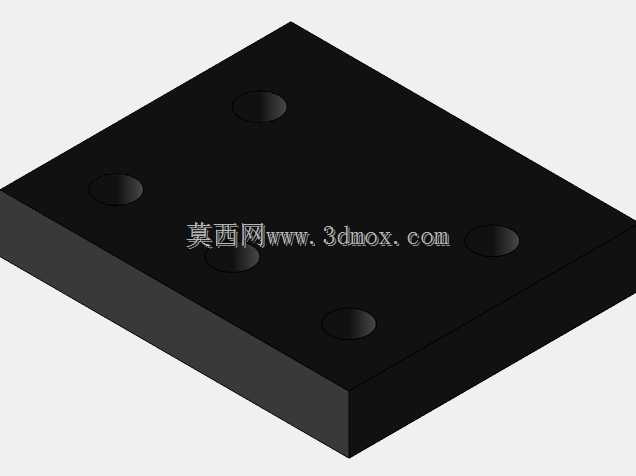

　　滑块与滑台刚性连接，可同时承受径向负载与一定的倾覆力矩，滑台侧面预留了标准的螺纹安装孔阵列，可直接搭载气动夹爪、真空吸盘、检测探头等末端执行件，不需要额外加工转接板就能完成末端工装的固定。整体外形采用窄长型立式布局，截面尺寸控制紧凑，在设备内部安装时不会占用过多横向安装空间，安装底座预留了沉头固定孔，可直接通过螺栓固定在设备安装基板或者铝型材框架上，安装边界清晰，不需要额外设计复杂的安装支座。设计过程中充分考虑了日常维护的便利性，丝杠与光轴的润滑注油点直接外露在滑台侧方，日常保养时不需要拆解外护罩就能完成润滑脂加注，两侧的可拆卸护板可快速拆卸，方便清理运行过程中落入传动腔的切屑、灰尘等杂物，避免异物卡滞滑块或者磨损丝杠滚道。

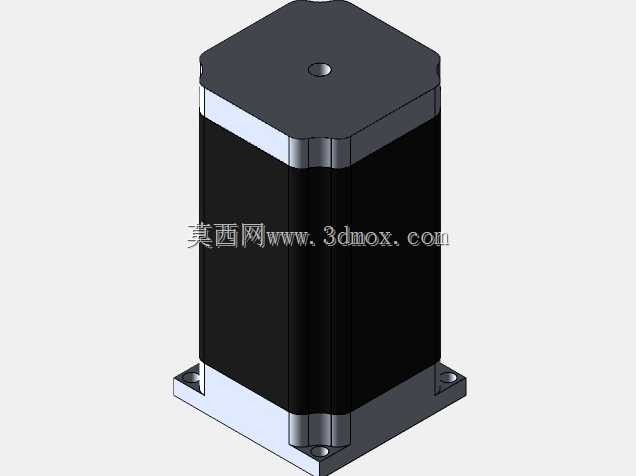

　　滑台的行程限位采用硬限位与软限位结合的设计思路，行程两端设置了聚氨酯缓冲块，可在传感器失效时避免滑台硬碰撞造成零部件损坏，同时滑台侧方预留了传感器安装槽，可根据实际行程需求搭配光电或者磁感应限位开关，灵活调整有效行程范围。传动部分的滚珠丝杠采用预紧式单螺母结构，可根据负载需求选择不同导程的丝杠规格，适配高速轻载或者低速重载的不同工况，顶部的驱动单元安装位兼容标准伺服电机与步进电机的安装法兰，用户可根据自身的控制精度需求、成本预算灵活选配动力单元，不需要修改主体结构就能完成适配。在负载适配方面，该执行机构可承载垂直方向数公斤到数十公斤的负载，具体承载能力随所选丝杠规格、光轴直径变化，运行速度可通过驱动参数与丝杠导程匹配调整，

　　最高线速度可满足大部分中低速点位移栽的需求，重复定位精度可控制在毫米级以内，完全能满足普通工业自动化场景的精度要求。整个机构的零部件采用标准化设计，丝杠、光轴、滑块、联轴器等均采用通用标准件，后期维护更换配件时不需要定制非标零件，可大幅降低设备的后期运维成本，外表面采用阳极氧化与发黑处理，具备一定的防锈耐磨能力，可在普通车间环境下长期稳定运行，不需要额外做防护处理。
