三通道0.9米高管道支撑框架结构

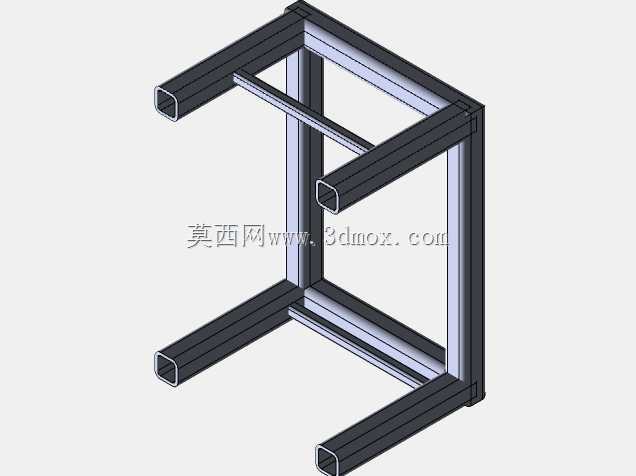

　　这套三通道支撑框架结构，核心服务于多管路并行布设的工业场景，常见于化工流体输送车间、实验室集中供气系统、中小型生产装置的管廊局部段，用来解决多根管道同路径敷设时的固定、承重与排布规整问题，避免管道悬空产生的挠度变形、接口应力集中，同时把分散的管路约束在固定空间内，减少现场管路杂乱带来的运维磕碰、误碰风险。整体结构高度设定为0.9米，这个尺寸是结合现场操作空间反复校核的：既不会因为高度过低导致管路贴近地面，被现场转运的工具、料车剐蹭，也不会因为过高造成上层管道检修时需要登高作业，日常巡检时站在地面就能完成接口渗漏检查、紧固件复紧的常规操作，适配多数工业厂房室内管段的安装高度需求。框架整体采用矩形截面型材拼接成型，

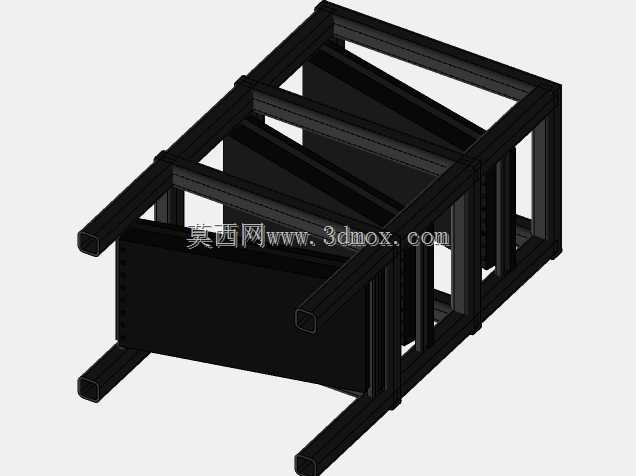

　　所有连接节点都采用刚性连接设计，横向、纵向、斜向的型材共同组成空间桁架受力体系，三个独立的通道空间分别对应单根管道的敷设路径，每个通道的内部净空都预留了管道安装、保温层包裹以及后期运维的操作余量，不会出现管道卡入框架后无法调整位置的问题。从设计逻辑上看，这套结构没有采用一体化焊接的整体式框架，而是拆分出了主承重立柱、横向连接横梁、侧向斜撑、底部延伸支腿几个独立模块，每个模块的型材长度都做了标准化设定，现场安装时不需要额外裁切型材，按照装配关系拼接固定即可，既能降低运输时的包装体积，也能在局部构件出现磕碰变形时单独替换，不需要整体报废重做。底部的支腿向外延伸出框架主体范围，这个设计是为了扩大整体结构的支撑底面，降低结构重心，

　　当管道内输送流体产生动态载荷、或者现场出现轻微外力碰撞时，整个框架不会出现侧翻风险，支腿底部预留了与地面预埋件或者膨胀螺栓连接的安装孔位，安装时可以根据现场地面的平整度调整固定点位置，适配水泥地面、钢结构平台等不同的安装基面。三个通道的排布采用错落式布局，不是完全平行对齐的结构，这种设计是考虑到不同管道的管径、介质流向、维护频率差异：维护频率高、管径偏大的管道布置在靠近外侧的通道，日常检修时不需要探身到框架内部就能操作，管径偏小、运维频次低的管道布置在靠内侧的通道，充分利用框架内部的空间，同时避免不同介质管道之间的干扰，比如输送冷热介质的管道之间预留了足够的间隙，不会出现冷桥或者热辐射影响相邻管路的问题。

　　框架的所有型材棱边都做了倒角处理，没有尖锐的毛刺棱角，现场安装和后期运维时不会划伤施工人员的手部或者管道的外保温层，型材的截面选型是根据单根管道满水、满介质后的总重量核算的，每根横梁的承重余量都保留了1.5倍的安全系数，即使后期管道增加附属的检测元件、保温层加厚，也不会出现横梁弯曲变形的问题。侧向的斜撑构件不是均匀布置的，而是集中在框架受力偏大的接口位置，也就是管道进出框架的两端，这两个位置因为管道热胀冷缩会产生轴向的推力，斜撑可以把这部分推力传递到主立柱和地面，避免长期受力导致框架节点松动。在实际应用中，这套框架既可以单独使用，作为单段管组的支撑结构，也可以多组串联拼接，组成更长距离的管廊支撑段，拼接时相邻框架的立柱可以通过配套的连接板固定，保证多组框架连接后的整体直线度，不会出现管路对接时的错位问题。框架内部没有设置额外的管道固定卡件，是因为不同场景下的管道管径、固定方式差异较大，现场安装时可以根据实际管道参数，在横梁上自行安装管卡、抱箍等固定件，框架的横梁表面预留了通用的安装槽位，不需要现场钻孔就能完成固定件的安装，减少现场施工的工作量。
