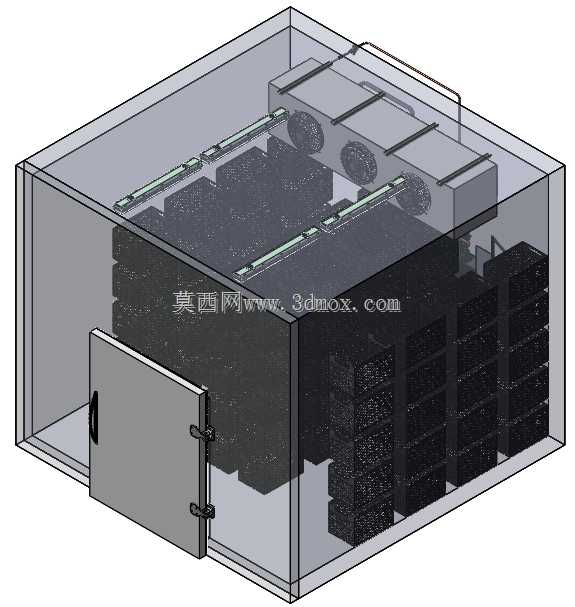

带货架与制冷系统的整体冷冻室结构

　　在生鲜食材仓储、食品加工中转、医药低温存储这类场景里，整体式冷冻室是核心的低温存储载体，和零散拼装的冷库板结构不同，这套带集成货架与制冷系统的冷冻室，从设计之初就考虑了现场安装的适配性与日常使用的运维便利性。从结构布局来看，冷冻室的围护结构采用一体化夹芯保温板材拼接，板缝处做了凹凸榫槽配合密封胶条的结构，避免冷量从拼接缝隙处泄漏，围护结构的内外板均采用食品级防锈材质，适配食品存储场景的卫生要求，不会因为长期低温高湿环境出现锈蚀掉屑的问题。内部集成的货架采用立柱式插接结构，不需要现场焊接作业，层板高度可以根据存储货物的包装尺寸灵活调整，货架的立柱底部设置了可调高度的支撑脚，能够抵消地面不平整带来的安装偏差，

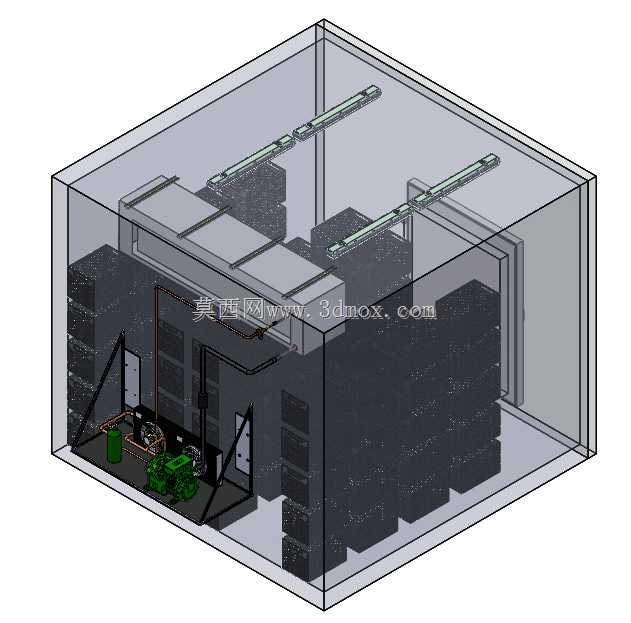

　　保证货架层板始终处于水平状态，避免堆放货物时出现侧滑风险，货架和冷冻室内壁之间预留了均匀的回风通道，不会阻挡制冷系统的冷风循环，避免出现局部温度不达标的冷量死角。制冷系统的蒸发器单元布置在冷冻室的顶部回风区域，采用风冷循环的送风方式，冷风沿着围护结构内壁的导风槽均匀下沉到存储区域，再经过货架层板之间的空隙回到回风口，整个内部流场经过仿真校核，在满载存储的工况下，内部各点的温度差可以控制在允许范围内，不会出现靠近蒸发器位置货物冻损、远离蒸发器位置温度不达标的问题。从安装边界来看，这套冷冻室的整体外形尺寸适配常规工业厂房的门洞尺寸，整体进场时不需要对现有建筑门洞做额外拆改，围护结构的底部设置了一体化的门槛保温结构，

　　和地面保温层做无缝衔接，避免地面处出现冷桥结露的问题，制冷机组的外接管路接口统一预留在冷冻室的顶部侧方，现场安装时只需要对接外部压缩冷凝机组的管路与供电线路即可，不需要在现场对内部管路进行切割焊接，大幅缩短现场安装的周期。在实际使用场景中，这类集成式冷冻室可以直接布置在生产车间的原料暂存区、生鲜配送中心的分拣区旁，不需要单独搭建复杂的冷库围护结构，内部集成的货架直接匹配标准周转箱的堆放尺寸，不需要额外采购适配的存储货架，对于中小批量的低温存储需求来说，能够大幅降低前期的建设投入与安装周期。设计过程中针对低温环境下的结构变形做了专项校核，围护结构的板材连接位置预留了低温冷缩的变形余量，不会因为长期处于低温工况下出现板缝拉裂、

　　密封失效的问题，货架的材质选用耐低温的结构钢材，在-25℃的常规冷冻工况下依然能保持足够的结构强度，不会因为低温脆化出现承载能力下降的问题。门体采用整体式保温门结构，配套偏心压紧式门锁，关闭时能够均匀压紧门体周边的密封胶条，门体上设置了安全逃生锁结构，即便人员被误关在冷冻室内部，也可以从内部直接打开门体，避免出现安全事故，门体的铰链采用可调式结构，长期使用出现门体下沉时，可以直接调整铰链的固定螺栓恢复密封性能，不需要整体更换门体配件。
