小型离网光伏系统太阳能充放电控制器结构

做小型离网光伏项目的结构设计时，很多工程师容易把注意力全放在光伏板倾角、蓄电池容量匹配上，反倒忽略了充放电控制器的安装适配性，最后现场装机时才发现壳体干涉、接线空间不足、散热预留不够，返工调整支架或者重新铣削壳体安装位的情况不在少数。这款适配12V蓄电池组、额定电流6A的太阳能控制器结构，就是针对户用小型离网光伏、户外监控设备独立供电、牧区小型照明系统这类场景做的结构优化，从安装边界到内部器件排布都贴合现场施工的实际需求。

从实际使用场景来看，这类小功率控制器大多安装在户外壁挂的配电箱内部、光伏支架背面的防雨仓里，或是小型储能柜的内侧安装板上，所以外形尺寸做了紧凑化处理，整体壳体采用方正的薄壳结构，边角做了小圆弧过渡，既不会在狭窄的安装仓内剐蹭接线绝缘层，也能最大化利用有限的安装空间。安装孔位设置在壳体两侧的延伸耳上，孔距适配行业通用的C45导轨安装尺寸，也支持直接用自攻螺丝固定在绝缘安装板上，不需要额外定制转接支架，现场施工时不管是导轨卡装还是螺丝固定都能快速完成，能减少现场装配的工时。

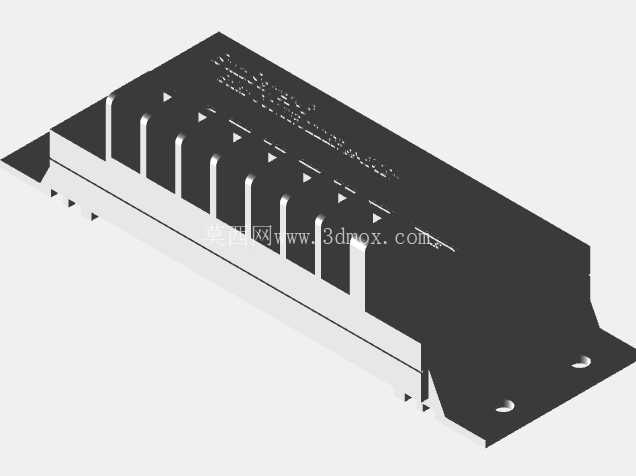

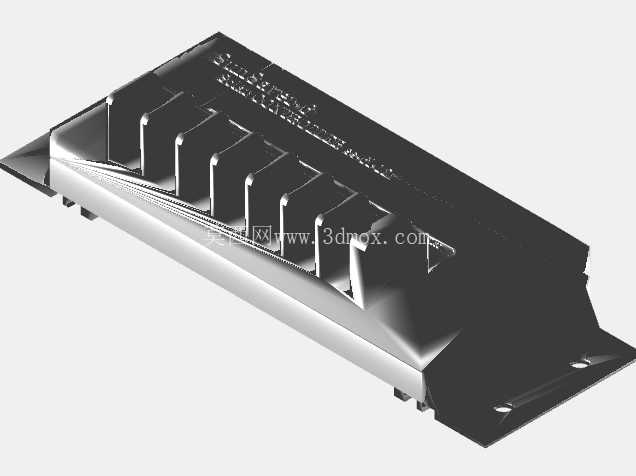

结构设计上，壳体分为上盖和底座两部分，采用卡扣加螺丝的双重固定方式，日常维护检修时只需要拧下两侧的固定螺丝就能掀开上盖，不需要完全拆解整个壳体，接线端子排布在壳体的下侧，对应光伏板输入、蓄电池接入、负载输出三个回路的端子做了明确的分区，每个端子的接线空间预留了足够的操作余量，就算是带绝缘护套的6平方毫米多股铜芯线，也能顺利插入端子拧紧，不会出现线芯弯折过度、绝缘皮压接不实的问题。壳体表面的散热筋做了隐蔽式处理，沿着壳体侧壁纵向排布，既不会积灰积水，也能在控制器满功率运行时，把内部功率器件产生的热量通过壳体传导出去，避免夏季户外高温环境下器件过热降额。

很多新手工程师在做这类控制器结构时，容易把指示灯的位置设计在壳体侧面或者顶面，实际安装到配电箱深处后，根本看不到充放电状态的指示，这款结构把状态指示灯设置在壳体正面的上半区域，对应充电、饱和、负载三个状态的指示灯做了遮光凸台设计，就算在户外强光环境下，也能清晰分辨当前的工作状态，不需要凑到跟前去查看。接线端子的下方预留了走线槽的空间，现场接线时可以把多余的线芯整理在槽内，不会出现线缆杂乱堆积在壳体内、挤压内部电路板的情况。

从安装边界来看，这款控制器的壳体突出安装面的高度控制在合理范围内，就算是厚度较薄的户外防雨仓，安装后也不会出现仓盖无法闭合的问题，壳体的进线口做了防水胶圈的安装位，配套的防水格兰头可以牢牢固定进线线缆，避免雨水顺着线缆缝隙渗入壳体内部，在多雨的南方户外场景下也能稳定运行。内部的电路板安装柱做了加高处理，电路板和壳体底座之间留出了足够的间隙，就算现场环境湿度较大，壳体内部产生凝露，水珠也会顺着底座的导流槽从预留的排水孔排出，不会堆积在电路板上造成短路故障。

实际项目选型时，这类6A规格的控制器刚好匹配单块100W以内的12V光伏板，搭配12V 20Ah到65Ah的铅酸或者磷酸铁锂电池，就能带动总功率70W以内的直流负载，比如户外LED照明、小型监控摄像头、气象监测传感器这类设备，结构上的通用化设计也让它能适配不同厂家的同规格电路板，不需要重新开模就能快速适配不同的电路方案，对于小批量项目的快速落地来说，能省去不少结构调整的时间。做结构校核时要注意，安装耳的承重强度做了加强处理，就算设备长期在有轻微振动的场景下使用，比如安装在路边监控杆上，也不会出现安装耳断裂、壳体脱落的问题，壳体的材质选用耐候性的工程塑料，长期暴露在紫外线环境下也不会快速老化脆裂，能满足户外场景5年以上的使用寿命要求。
