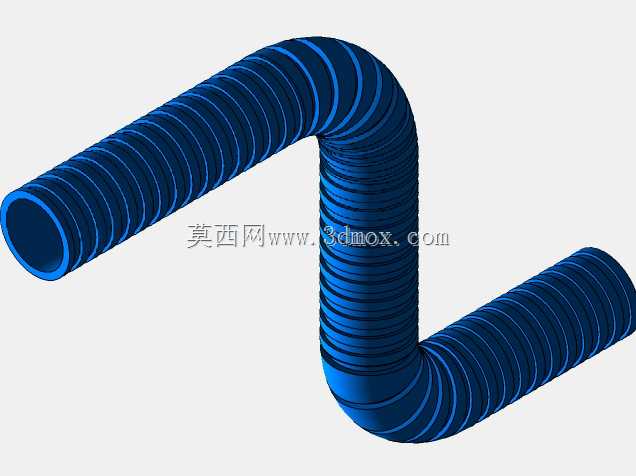

S型波纹柔性通风软管三维结构设计

　　在工业通风除尘、设备散热导风、工位排烟排雾的实际工程场景里，这类S型弯曲的波纹柔性软管是管路系统里适配性极强的连接件，很多现场布局受限于设备排布、墙体梁柱遮挡，硬管无法完成非直线的路径连通，就需要这类可弯曲定型的波纹软管来完成气路衔接。从结构设计逻辑来看，这款软管采用连续螺旋波纹结构，每一圈波纹的凸起与凹槽沿管身螺旋分布，这种结构并非单纯为了外观辨识度，核心是让管身在任意方向弯曲时，波纹的形变可以均匀分散应力，不会出现局部折瘪堵死风道的问题，同时螺旋走向的加强筋结构能让管身在负压吸风工况下保持管腔截面不塌陷，维持稳定的通风截面积。

　　从实际使用的功能特性来看，管身的波纹结构赋予了产品三个核心工程价值：第一是可灵活弯曲定型，能够适配现场不同角度的管路走向，不需要额外定制异形弯管接头，减少管路连接的密封节点，降低漏风概率；第二是具备一定的伸缩余量，安装时两端对接硬管接口时，可以通过小幅拉伸或压缩管身来补偿安装尺寸误差，降低现场安装的对位精度要求，尤其适合设备改造类项目里原有接口位置存在偏差的场景；第三是可以缓冲管路振动，当连接的风机、设备运行产生振动时，柔性的波纹软管可以吸收振动传递，避免硬管连接时振动传导导致的接口松动、焊缝开裂问题。

　　设计过程中需要重点考量几个边界参数：首先是管身的弯曲半径，过小的弯曲半径会导致波纹内侧挤压叠合、外侧拉伸过度，不仅会缩窄通风截面增加风阻，长期使用还会造成材料疲劳开裂，这款S型结构的两处弯折都控制在合理弯曲半径范围内，弯折处的管腔截面保持率在85%以上，不会造成明显的风阻提升；其次是波纹的螺距与波高参数，波高决定了管身的弯曲灵活度，波高越大弯曲越容易，但管身的轴向刚度会下降，负压下更容易吸瘪，螺距则影响管身伸缩的顺畅度，螺距过小伸缩阻力大，螺距过大则会导致弯曲时波纹错位，设计时需要平衡弯曲灵活性、结构刚度、通风效率三者的关系，这款产品的参数匹配偏向通用通风场景，兼顾了易弯曲性和结构稳定性。

　　安装适配层面，这类软管两端通常采用卡箍对接的方式与硬管接口连接，设计时管身的内径尺寸与常规通风硬管的外径做了适配，不需要额外的变径接头就可以完成对接，安装时只需要将软管两端套在硬管接头上，用喉箍锁紧即可完成密封固定。在不同的应用场景里，这类软管的适配性很强：在车间焊烟除尘系统里，它可以连接吸气臂与主除尘管道，随吸气臂调整位置灵活弯曲；在设备散热系统里，它可以连接风机与设备发热腔体，将热风导出到室外，同时隔离风机运行的振动传递到设备本体；在实验室通风系统里，它可以连接通风柜与排风管道，适配实验室台面布局的非直线管路走向。

　　从结构建模的角度来看，建模时首先要确定管身的中心走向路径，也就是这款产品呈现的S型空间曲线，路径的曲率变化要平滑，避免出现锐角拐点，否则后续扫掠生成的波纹结构会出现畸变；之后绘制单圈波纹的截面轮廓，沿螺旋线路径扫掠生成连续的波纹管壁，建模过程中要注意波纹首尾的衔接平滑度，避免出现台阶错位影响后续的密封对接；最后要校验弯曲位置的管壁厚度均匀性，弯曲外侧的管壁拉伸减薄量要控制在材料允许的范围内，避免实际生产时出现局部壁厚不足容易破损的问题。

　　实际选型使用时，还要注意管路内的介质温度，不同材质的波纹软管耐温范围不同，常温通风场景下通用材质即可满足需求，如果是输送高温烟气则需要匹配对应的耐高温材质，同时管路内的风速不能过高，过高的风速会带动软管产生颤动，长期颤动会导致波纹根部疲劳破损，设计选型时要根据风量计算管内风速，匹配对应管径的软管，把风速控制在合理区间内。另外在布置管路时，要避免软管长期处于过度拉伸的状态，安装时要预留一定的松弛余量，让软管保持自然弯曲的状态，减少长期受力带来的材料蠕变，延长使用寿命。
