HITECH HS-422伺服安装基座结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:576588

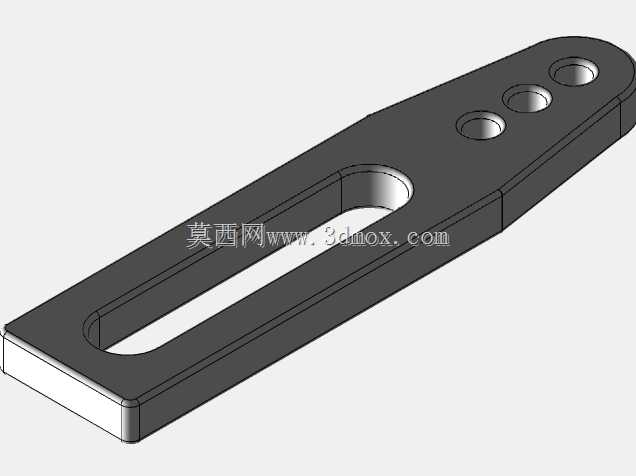

  • HITECH HS-422伺服安装基座结构设计

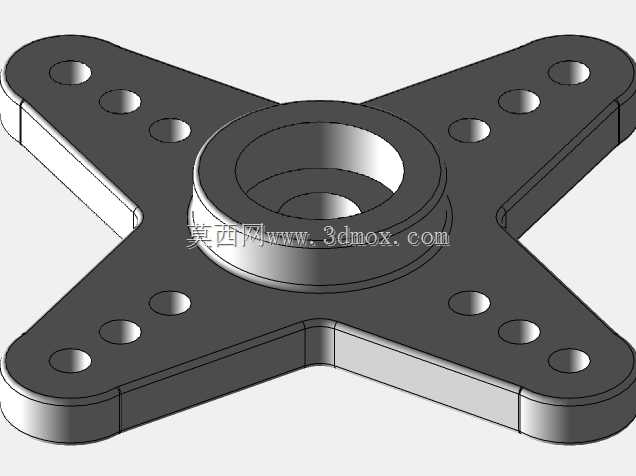

  • HITECH HS-422伺服安装基座结构设计

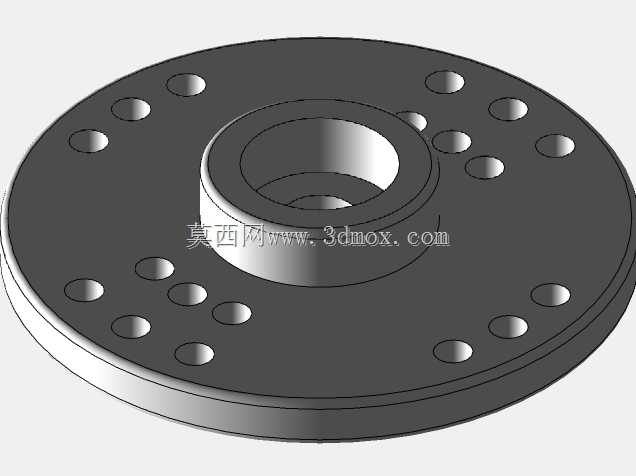

  • HITECH HS-422伺服安装基座结构设计

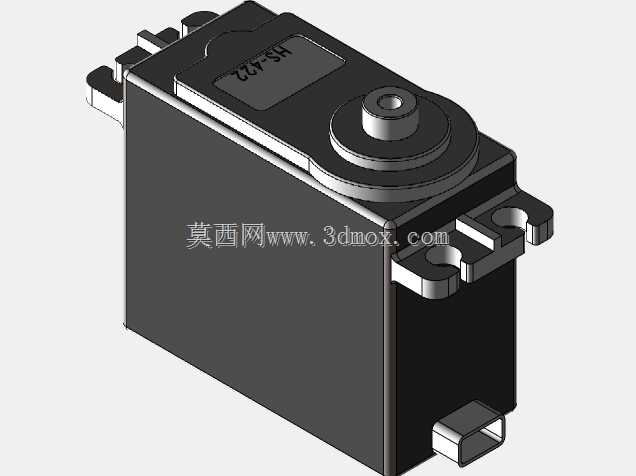

  • HITECH HS-422伺服安装基座结构设计

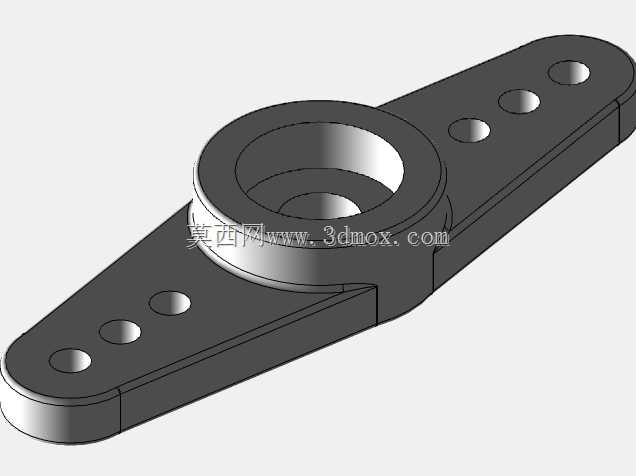

  • HITECH HS-422伺服安装基座结构设计
  • HITECH HS-422伺服安装基座结构设计

  在小型自动化装配工位、桌面级机械臂关节、3D打印设备运动轴这类对安装空间有严格限制的场景里,伺服部件的安装固定结构往往直接决定整套传动链路的运行稳定性,本次涉及的HITECH HS-422配套安装结构,就是针对这类紧凑安装场景做的适配设计。从实际使用需求出发,这类小扭矩伺服常被用在轻载往复摆动、短行程直线传动转换的工位上,比如电子元件分拣摆臂、小型点胶设备的Z向抬升机构、教学类实训平台的旋转轴,安装结构既要承担伺服本体的定位固定,还要抵消运行过程中产生的反扭矩,避免长期运行后出现安装偏移、传动间隙变大的问题。

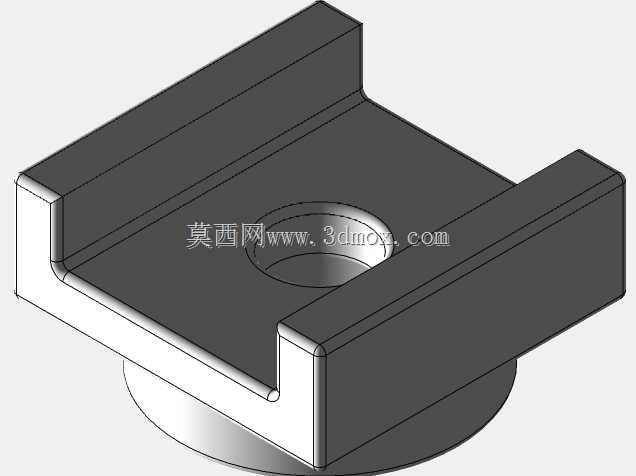

  设计思路上没有采用常规的平板式安装面,而是做了U型围边的结构形式,两侧的立边刚好卡在伺服本体的定位凸台两侧,不需要额外做侧向定位销就能限制伺服的周向转动,安装时只需要对准中心孔位拧紧紧固件即可,能大幅降低现场装配的对位难度。底部的圆形凸台结构是专门为常见的20mm、30mm规格铝型材安装面设计的,凸台外径和型材的槽口宽度做了公差匹配,安装时可以直接卡入型材槽内做预定位,不需要额外手扶对位,单人就能完成伺服的安装固定,在多轴排布的紧凑设备里,这种预定位结构能节省不少装配调校的时间。

  尺寸边界上,整体安装座的长宽高控制在41mm×20mm×37mm的范围内,不会超出伺服本体的外轮廓尺寸,在多轴并排安装的场景下,相邻两个伺服的安装座不会出现干涉,哪怕是中心距仅45mm的并排轴布局也能顺利安装。中心的沉头孔做了两级台阶设计,既可以穿M3规格的内六角紧固螺丝,也能适配M4规格的自攻螺丝安装场景,不用针对不同的安装基材更换安装座,提升了结构的通用性。U型围边的高度做了12mm的设计,刚好贴合伺服本体的加强筋位置,夹持接触面积足够大,哪怕伺服在0.16N·m扭矩下频繁正反转,也不会出现夹持力不足导致的伺服本体晃动问题。

  从实际工况适配的角度考虑,安装座的壁厚做了2.5mm的均匀设计,既不会因为壁厚太薄导致受力后出现形变,也不会因为壁厚过大增加不必要的重量,在移动轴端使用时,不会给运动轴增加额外的负载惯量,能保证伺服的响应速度不受影响。围边的内侧转角处做了R1.5的圆角过渡,和伺服本体的外圆角做了匹配,安装时不会出现尖角卡滞的问题,也能避免应力集中导致的安装座开裂问题,哪怕是用在频繁启停的往复运动工位,长期运行也不会出现结构疲劳损坏的情况。底部圆形凸台的高度做了5mm的设计,卡入型材槽后不会突出型材表面,安装座的底面和型材表面能完全贴合,保证安装的平面度,避免因为安装面倾斜导致伺服输出轴出现径向受力,延长伺服轴承的使用寿命。

  在结构细节处理上,中心孔的位置做了0.2mm的公差余量,和伺服输出轴的避让间隙控制在合理范围内,既不会因为间隙太小导致安装时刮蹭伺服输出轴,也不会因为间隙太大导致定位偏差。U型围边的顶部边缘做了0.5mm的倒角处理,安装伺服时能起到导向作用,哪怕装配时存在轻微的位置偏差,也能顺着倒角滑入安装位,降低装配的对位精度要求。整个结构没有复杂的曲面特征,不管是采用机加工方式制作金属件,还是采用注塑方式批量生产塑料件,都能轻松实现,不需要特殊的加工工艺,能有效控制生产制造成本,适合批量配套使用。

  实际选型使用时,这类安装结构可以直接适配同尺寸规格的小型伺服,不需要额外做结构修改,在做小型自动化设备的结构设计时,可以直接调用该结构的三维模型,不用重新绘制安装基座,能缩短结构设计的周期。安装时只需要将伺服顺着U型槽推入,对准底部的安装孔拧紧紧固件即可,不需要做额外的调校工作,后期维护更换伺服时,也只需要拧下螺丝就能直接取出伺服,不用拆卸周边的其他结构件,能降低设备维护的时间成本。针对不同的安装场景,底部的凸台结构也可以根据实际安装面的形式做微调,比如在平板安装面上使用时,可以直接去掉底部凸台,将底面做成全平面结构,不需要改动上部的夹持结构,就能适配不同的安装需求,结构的拓展性较强。
