数显式百分表精密测量工具三维设计

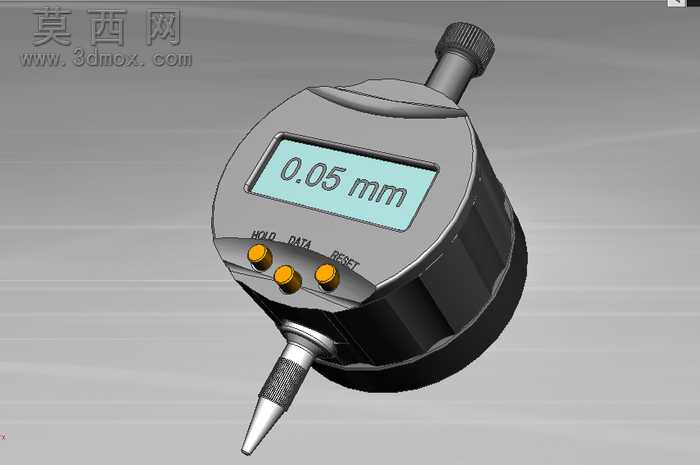

本作品为数显式百分表的三维数字化建模成果，整体建模过程围绕实物的功能结构与外观细节展开，还原了这款接触式精密测量工具的全部核心特征。建模初期先梳理百分表的整体结构逻辑，将其划分为表体外壳、数显模组、操作按键、测杆传动机构、顶部提钮五大功能模块，按照从内到外的顺序逐步搭建各部件的基础几何形态，确保各部件的装配间隙、相对位置完全符合实物的装配关系。表体外壳部分采用曲面建模方式，还原了圆形表身的弧度过渡、侧边防滑纹理的凹凸结构，以及表身与测杆连接部位的锥形过渡造型，外壳的壁厚、边角圆角都按照实物的工程尺寸进行参数化设定，保证结构的合理性。数显区域单独构建了显示屏的分层结构，包含外层透明保护屏、中间液晶显示层、底部背光衬层，显示区域的数字内容按照百分表的常规测量量程做了仿真呈现，还原了读数直观的视觉特征。三个操作按键分别对应功能锁定、数据保持、复位操作，建模时还原了按键的凸起形态、表面防滑纹理，以及按键与表身安装孔的配合间隙，还原了实物的操作交互特征。测杆部分还原了可伸缩的接触式测头结构，包含测头尖端的锥形造型、测杆中部的防滑滚花纹理、测杆与表身连接的导向套结构，还原了测杆轴向移动的传动路径。顶部的提钮部件还原了滚花防滑结构与连接轴的装配关系，匹配实物提拉测杆的操作功能。材质渲染阶段，表身主体采用哑光硬质工程塑料材质，调整材质的粗糙度、反射参数还原工业量具的磨砂质感；测杆、提钮、按键采用金属材质，区分出不锈钢的亮面金属质感与按键的哑光金属质感；显示屏部分调整透明材质的折射率、透光率，还原玻璃保护屏的通透效果与液晶层的显示质感。整体建模严格遵循工业量具的尺寸规范，各部件的比例、结构都经过反复校验，既还原了实物的外观辨识度，也完整呈现了数显百分表的内部结构逻辑与功能实现路径，可用于量具产品的展示、结构教学以及相关检测设备的配套设计参考。
