双人双面X形间距测量检具结构设计

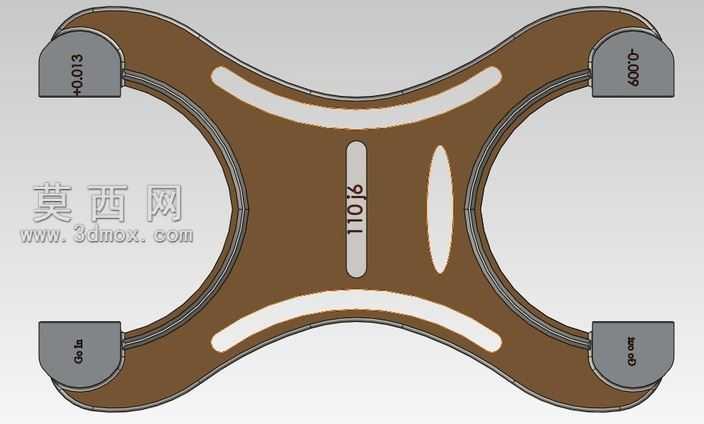

本作品为一款面向双人双面操作场景的间距差值测量检具，整体采用X形对称结构设计，在三维建模过程中首先完成整体骨架的参数化搭建，以中心对称面为基准，确保四个测量端的位置精度完全符合公差要求。建模阶段优先绘制中心定位条的基准特征，将中心标识刻度与定位槽做一体化布尔运算处理，避免后续装配出现位置偏差，四个测量端头分别预设不同的公差阈值标识，对应不同的合格判定区间，端头的圆弧过渡面做了曲率连续处理，保证测量时与被测工件表面可以实现平稳贴合，不会出现刮蹭工件表面的问题。主体框架部分采用曲面建模方式构建流畅的弧形轮廓，内外侧的加强筋结构沿受力方向均匀分布，在保证整体结构刚性的同时尽可能降低检具自重，方便操作人员手持使用。材质渲染阶段将主体框架设置为哑光棕褐色工程塑料材质，模拟玻纤增强尼龙的实际质感，测量端头采用哑光灰色金属漆材质，模拟淬火合金钢的耐磨属性，中心刻度条采用亮白色哑光塑料材质，提升刻度标识的辨识度，所有边缘位置都添加了0.2mm的圆角过渡，避免使用过程中出现锐边划伤的安全隐患。结构设计上采用对称式双测量位布局，两名操作人员可以分别在检具两侧同时完成测量操作，大幅提升批量检测场景下的工作效率，四个测量端的公差标识直接刻印在端头表面，无需额外粘贴标识，避免长期使用后标识磨损脱落的问题。整体建模过程中所有配合面都预留了合理的装配间隙，活动连接部位添加了限位结构，防止使用过程中出现超量程开合导致的结构损坏，测量面的平面度公差控制在0.005mm以内，保证测量结果的准确性，中心位置的长条形定位槽可以适配不同规格的定位销，满足多种尺寸工件的测量定位需求。
