六旋翼多用途无人机机架结构设计

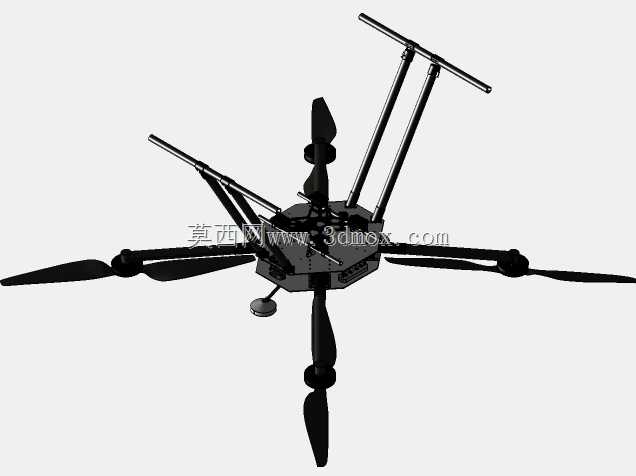

　　这套六旋翼飞行平台的结构设计，首先围绕户外作业的实际载荷需求展开，在测绘巡检、农林植保、应急航拍这类常见作业场景里，六旋翼的布局相比四旋翼有着天然的冗余优势，单支动力出现异常时，剩余五支旋翼仍能维持姿态稳定迫降，避免机载设备坠毁损失。从结构布局来看，六支机臂采用中心对称放射排布，相邻机臂夹角保持60度均匀分布，每支机臂末端的动力安装座预留了标准电机安装孔位，适配主流的无刷电机规格，机臂与中心舱的连接位置做了加强筋过渡，能抵消飞行过程中旋翼产生的高频振动，避免振动传递到中心舱内的飞控、传感器模块，影响飞行姿态解算精度。

　　中心舱作为整个飞行平台的核心承载区域，采用上下分舱的结构设计，上层预留了飞控板、GPS模块、数传天线的安装位，下层可根据作业需求搭载电池、任务载荷，不管是挂载航拍云台、多光谱相机还是小型抛投装置，都能通过预留的快装孔位快速固定，不需要额外打孔修改结构。机臂采用碳管复合结构，在保证结构强度的前提下尽可能降低自重，机臂末端的旋翼安装位做了同轴度校准设计，保证电机安装后旋翼旋转平面与机臂轴线垂直，减少飞行过程中的不必要扭力损耗。

　　顶部延伸出的双杆支架是专门为GPS与数传天线设计的安装位，将天线布置在机体最高处，能最大程度减少机身金属部件、动力线路对信号的屏蔽干扰，保证远距离飞行时的信号稳定性，支架与中心舱的连接采用快拆结构，日常收纳时可以快速拆下支架，减小整机收纳体积，方便外出作业携带。起落架采用高置设计，离地高度预留了足够的载荷安装空间，即使挂载较大尺寸的云台相机，起降过程中也不会出现镜头触地的情况，起落架支脚做了弧形缓冲设计，降落时能吸收一部分冲击载荷，减少硬着陆对机身结构的冲击。

　　从安装边界来看，整机展开后旋翼旋转覆盖的直径范围控制在常用的作业级无人机尺寸区间，既不会因为尺寸过大影响狭小空间的飞行通过性，也不会因为尺寸过小导致载荷能力不足，机臂的快拆结构支持单臂快速更换，作业过程中如果出现机臂磕碰损坏，不需要拆解整个机身就能快速替换备件，缩短外场作业的故障处理时间。结构设计过程中特意做了重心匹配优化，所有部件的安装位置都围绕中心轴做重量配平，电池安装位预留了前后调节的滑槽，可以根据不同任务载荷的重量调整电池位置，保证整机重心落在旋翼升力中心的正下方，降低飞控的姿态修正负荷，延长续航时间。

　　旋翼的选型适配也做了充分考量，每支旋翼的旋转平面之间预留了足够的安全间隙，大机动飞行时不会出现相邻旋翼打桨的问题，电机安装座的走线槽做了内藏式设计，动力线从机臂内部穿行到中心舱的电调安装位，避免线路外露在飞行过程中被气流吹动产生晃动，同时也减少了线路被外物勾挂的风险。中心舱的外壳采用轻量化的复合板材拼接，边角位置做了圆弧过渡，既降低飞行过程中的风阻，也能在轻微磕碰时分散冲击力，避免外壳开裂。整个结构没有多余的装饰性设计，所有结构特征都服务于飞行性能与作业实用性，不管是用于行业作业改装，还是作为飞控算法验证的试验平台，都能满足结构强度与安装适配的需求。
