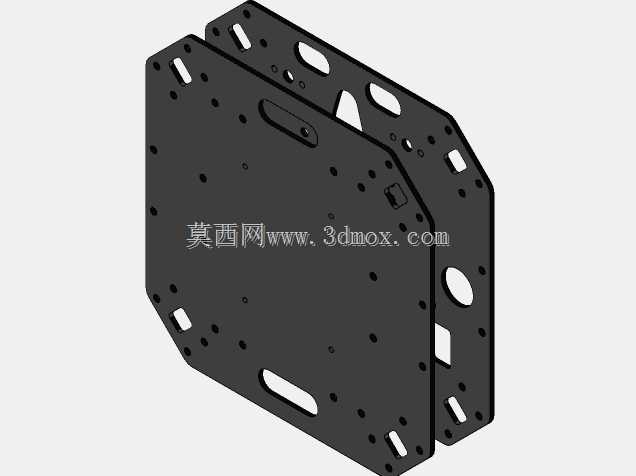

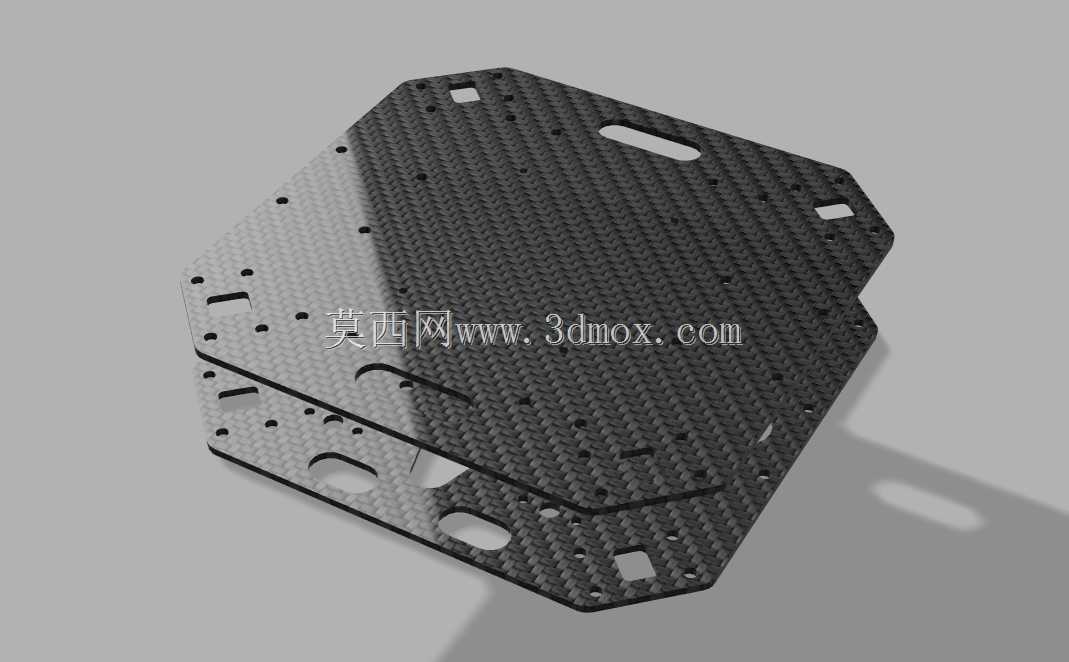

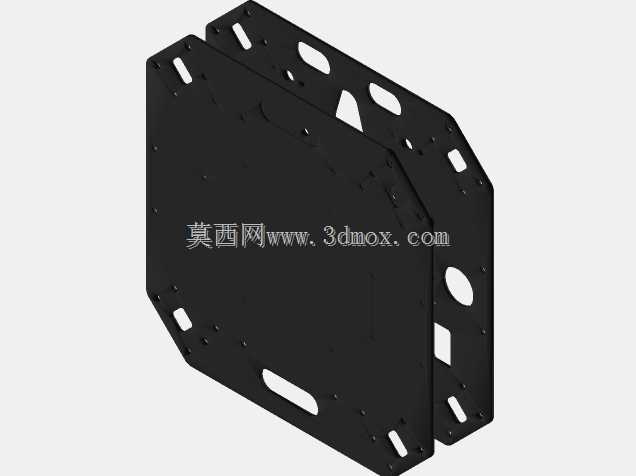

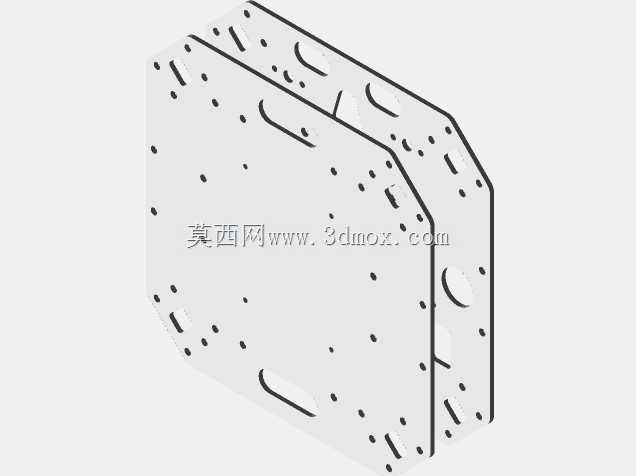

Holybro X500 V2碳纤维无人机主板结构

　　这款碳纤维主板是多旋翼无人机机架的核心承载构件，主要面向中小型航拍、科研类微小型空中载具的改装与组装场景，作为整机上层结构的安装基准，承担飞控模块、GPS组件、电源管理单元、外置传感设备的固定承载功能，同时衔接机臂安装位与机身下层结构，传递飞行过程中的振动与载荷。从结构设计逻辑来看，主板采用八边形切角外形，是在原有X500平台的基础上优化而来，切角设计一方面缩减了机身正面的风阻投影面积，降低前飞过程中的结构风阻，另一方面避免了机臂折叠或者大角度倾斜飞行时，主板边缘与螺旋桨气流的干涉，同时给外置传感器的安装预留了侧向走线空间。板材选用碳纤维层压材质，在保证整体结构刚度的前提下尽可能降低自重，相比同厚度的玻纤板材，

　　碳纤维材质的比刚度更高，飞行过程中主板的形变量更小，能够减少飞控IMU模块受到的结构形变干扰，提升姿态解算的精度。主板表面的开孔布局遵循模块化安装思路，中心区域的密集小孔是飞控模块的标准安装孔位，兼容主流飞控的安装孔距，周边的长条形开孔一方面是减重设计，另一方面可以作为走线通道，让电源、信号线缆从主板下方穿过，避免线缆外露干扰气流或者被螺旋桨剐蹭。主板边缘的大尺寸开孔是机臂的固定安装位，孔位的同轴度公差控制在0.1mm以内，保证四个机臂安装后处于同一水平面，避免机臂安装偏差带来的飞行姿态偏移。靠近主板侧边的独立安装位，预留了数字图传天线、外置磁罗盘、激光测距传感器等外设的安装孔，用户可以根据自身的任务载荷需求灵活加装设备，

　　不需要额外打孔破坏主板结构。从安装边界来看，主板的上下层安装间距适配标准的30mm直径机身立柱，孔位与下层电源板、分电板的安装孔完全对齐，组装时不需要额外制作转接件，直接通过铝柱就能完成上下层结构的固定。主板表面的沉头孔设计，让固定螺丝的头部完全埋入板材内部，不会出现凸起刮蹭线缆或者设备的情况，同时沉头孔的深度经过精确计算，不会打穿碳纤维板材破坏整体结构强度。在实际应用场景中，这款主板既可以用于原厂X500 V2套件的替换维修，也可以作为科研单位定制微小型无人机的基础承载结构，用户可以基于这个主板的三维模型调整开孔位置，加装自定义的任务载荷，比如机载视觉传感器、大气采样模块、微型通信中继设备等，不需要从零开始设计机架主板结构，

　　大幅缩短定制无人机的研发周期。设计时充分考虑了碳纤维板材的加工特性，所有开孔的边缘都预留了足够的加工余量，避免切割时出现板材分层的问题，主板的外轮廓没有过小的锐角转角，减少了飞行过程中应力集中导致的板材开裂风险。走线槽的宽度适配常用的22AWG硅胶线，能够同时容纳电源、信号、图传等多组线缆穿过，组装时可以将线缆完全收纳在上下层主板之间的空间内，让整机外观更整洁，同时减少线缆带来的额外风阻。主板的厚度经过多轮飞行测试验证，在搭载标准任务载荷的情况下，飞行过程中的主板振动幅值控制在飞控可接受的范围内，不需要额外增加减震结构就能保证飞控的正常工作，同时板材重量控制在合理区间，不会给整机带来过多的无效载荷。
