黑鼻甲仿生垂直轴风力发电装置结构设计

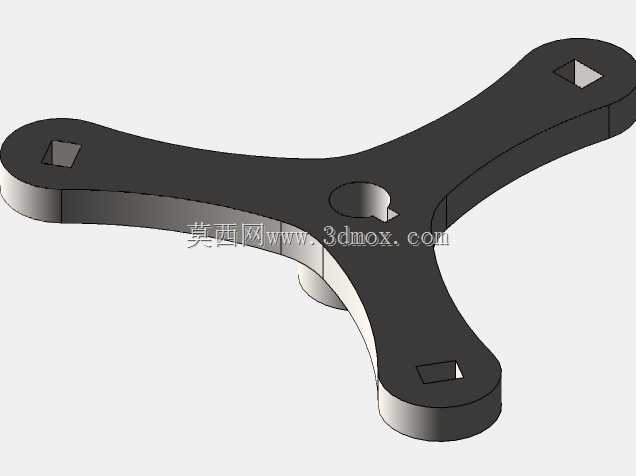

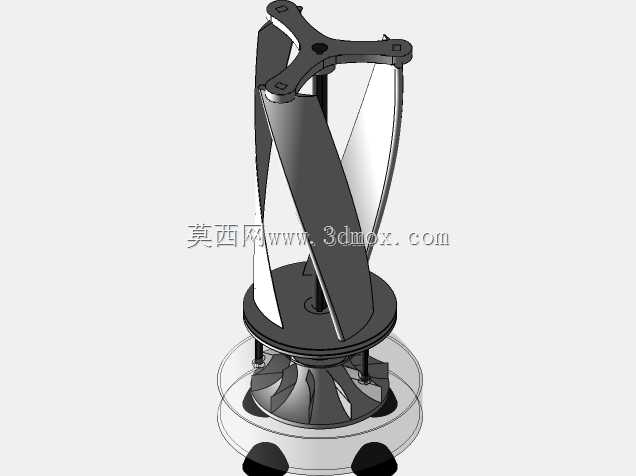

　　这款仿生结构的垂直轴风能捕获装置，设计灵感来源于黑鼻甲的生物形态特征，在低风速环境下的风能捕获效率表现优于常规直板叶片垂直轴风机，适配分布式离网供电场景的使用需求，常见于户外监测站点、小型离网照明系统、野外传感设备供电等场景，不需要对风装置即可捕获任意方向来流的风能，安装选址的灵活性远高于水平轴风机。从结构组成来看，装置整体分为上部风轮旋转段、中部传动支撑段、下部导流增速段三个核心部分，上部风轮采用三片螺旋扭曲式叶片，叶片曲面沿轴向做连续变角度扭转，扭曲角度经过流体仿真迭代优化，能够在不同来流攻角下保持稳定的升阻比，避免常规直叶片在低风速下的启动死区问题，叶片根部通过铰接结构与顶部星形支架连接，支架采用三角对称布局，

　　三个连接端点的同轴度公差控制在0.05mm以内，保证旋转过程中的动平衡精度，减少高速旋转时的径向振动。中部支撑段采用中心固定轴搭配旋转套筒的结构，固定轴为实心冷拉圆钢材质，上下两端分别与顶部支架中心、下部底座定位台配合，旋转套筒通过两组深沟球轴承与固定轴装配，轴承端盖设置有迷宫式密封结构，阻挡户外环境下的沙尘、雨水进入轴承配合面，延长户外无维护工况下的使用寿命，套筒外壁与叶片根部的连接法兰做了加厚处理，能够承受叶片旋转时传递的交变弯矩，避免长期运行后的连接部位疲劳开裂。下部导流段设置在风轮下方与底座之间，采用径向导叶结构，导叶曲面沿圆周方向均匀布置，能够将下方来流或者风轮尾流进行导流整理，减少风轮出口处的气流紊流，

　　同时对经过风轮后的低速气流进行增速，提升风轮整体的风能利用系数，导流段外侧设置有透明防护外罩，既可以直观观察内部导叶的运行状态，也能避免异物卷入旋转部件，提升户外使用的安全性。安装边界方面，装置整体为立式同轴布局，底部安装法兰采用圆周均布的螺栓孔设计，适配标准的水泥基础或者金属支架安装，安装时需要保证底座法兰的水平度误差不超过1mm/m，避免旋转过程中出现偏磨问题，整体径向尺寸控制在较小范围，不需要占用过大的安装场地，在城市建筑屋顶、山区杆塔顶部等狭小空间也可以完成部署。设计过程中针对叶片的曲面形态做了多轮迭代，最初的方案采用等螺距扭曲叶片，在风速低于2m/s时启动扭矩不足，后续通过调整叶片不同高度位置的安装角，

　　加大叶片下段的弦长与攻角，提升低风速下的启动扭矩，同时优化叶片上段的曲面弧度，降低高风速下的风阻，让装置在2m/s的微风环境下即可启动旋转，在12m/s的额定风速下达到最优输出效率，当风速超过20m/s时，叶片的曲面形态会自动产生失速效应，限制风轮的最高转速，不需要额外加装机械刹车机构即可实现超速自我保护，简化了整体结构的复杂度。在实际应用场景中，这类小型垂直轴风机不需要配套高大的塔架，整体重心偏低，抗强风性能优于同功率等级的水平轴风机，在沿海高风速区域、山区紊流风场环境下的运行稳定性更强，搭配下部的导流结构，能够有效利用近地面的紊乱风能，为各类低功耗户外设备提供持续的电力供应，结构中所有旋转配合面都预留了润滑脂加注通道，日常维护只需要定期补充润滑脂即可，不需要复杂的拆解保养，降低了户外场景的运维成本。
