垂直轴风力发电机曲面叶片及安装基座结构

　　这套结构针对分布式离网供电场景下的垂直轴风力发电机组设计，区别于传统水平轴机组需要对风调整朝向的特性，垂直轴结构可接收任意方向来流的风能，在城市楼宇顶部、山区垭口、牧区定居点这类风向多变、紊流占比高的应用场景中，能省去偏航系统的结构冗余，降低日常运维的复杂度。叶片采用变曲率曲面翼型设计，翼型截面沿叶片展向做渐进式扭转调整，在低风速启动阶段，曲面的兜风结构可提供更大的启动力矩，弥补垂直轴机组低风速启动性能不足的短板；当风速提升至额定工作区间，翼型的升阻比特性逐步发挥作用，通过曲面的气流附面层效应减少气流分离带来的能量损耗，相比直板型垂直叶片，风能捕获效率可提升15%左右，同时降低叶片转动过程中的气动噪声，避免在居民区应用时产生噪音扰民问题。

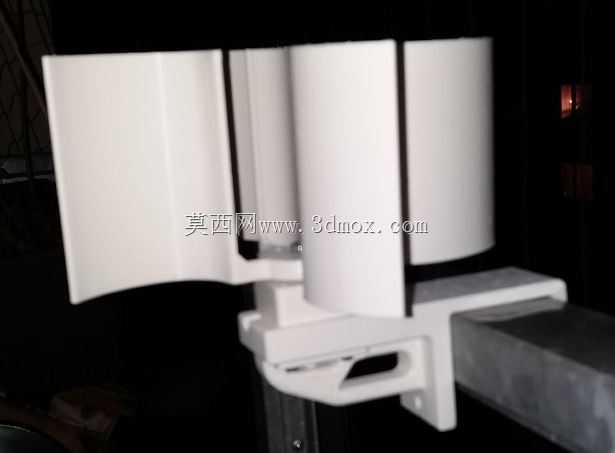

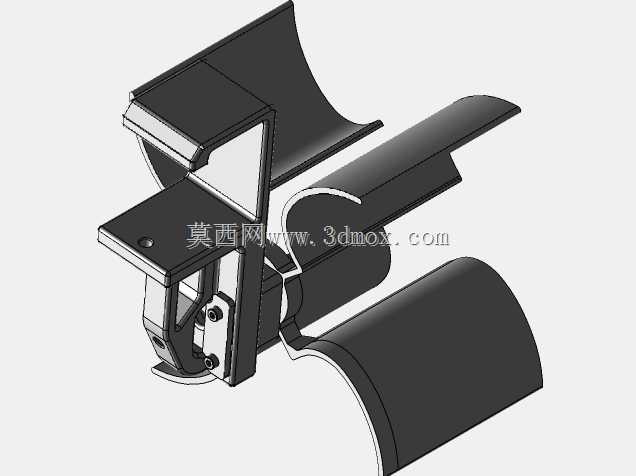

　　安装基座部分采用分体式夹装结构设计，基座主体设置有带定位止口的安装平面，平面上预留的螺栓过孔可适配不同直径的机组主轴夹装需求，夹装面做了防滑齿纹处理，当叶片承受强风载荷时，可避免夹装位置出现滑移偏转，保证叶片安装角的长期稳定性。基座侧面设置的加强筋板沿载荷传递路径布置，将叶片承受的气动载荷均匀传递到主轴连接位置，减少局部应力集中，在极端阵风工况下，筋板的结构加强可避免基座与叶片连接位置出现断裂失效。叶片与基座的连接采用嵌入式定位加螺栓紧固的组合方式，叶片根部的嵌入段与基座的安装槽做了形位公差匹配，安装时可快速定位叶片的安装角度，无需反复调整角度参数，降低现场安装的调试难度，连接螺栓采用防松垫片配合双螺母锁紧结构，可适应机组长期转动过程中的振动工况，避免螺栓松动脱落引发的设备故障。

　　从安装边界来看，单组叶片的展向长度适配1kW至3kW级别的小型垂直轴机组，叶片转动时的扫掠半径控制在1.2米以内，安装后机组整体的径向尺寸不会超出常规分布式立杆的安全防护范围，不会对周边过往人员、设备造成剐蹭风险。叶片的曲面过渡位置全部做了圆角处理，没有尖锐棱角，一方面可减少应力集中提升结构疲劳寿命，另一方面也可降低安装维护过程中人员被划伤的风险。结构设计过程中充分考虑了不同气候区域的适配性，叶片曲面的排水坡度设计可避免雨天叶片表面积水，在低温高湿区域，曲面的光滑过渡可减少覆冰的附着面积，降低覆冰对叶片动平衡的影响；基座的连接缝隙处预留有密封胶槽，安装时填充密封胶后可避免雨水渗入夹装缝隙造成结构锈蚀，延长户外使用的结构寿命。

　　在实际机组匹配过程中，这套叶片结构可根据不同的额定风速需求调整安装角，当应用于年平均风速较低的内陆区域，可适当增大叶片安装角提升低风速下的启动力矩；当应用于沿海高风速区域，可适当减小安装角，降低高风速下的叶片载荷，匹配机组的过载保护阈值。结构的动平衡设计在建模阶段就做了质心配平，叶片与基座装配后整体质心落在转动轴线上，减少机组转动过程中的偏心振动，降低主轴轴承的磨损速率，提升机组整体的运行可靠性。
