轻量化S型快挂登山扣三维结构设计

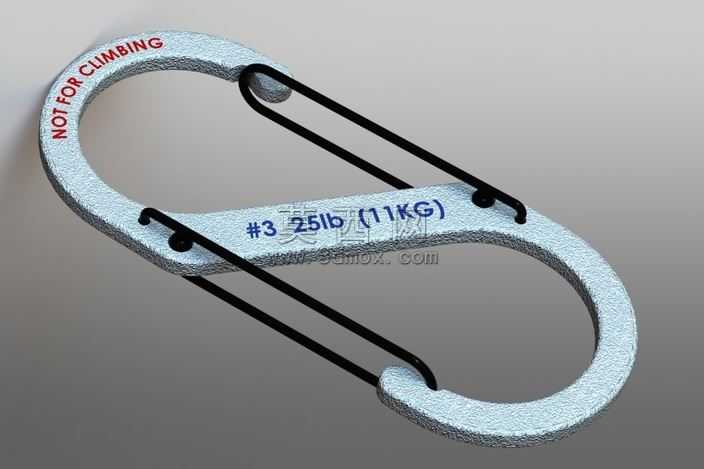

本模型为S型双开口快挂登山扣，整体采用对称式S形弯弧主体搭配双弹性压杆的结构设计，建模阶段先通过样条曲线勾勒出主体流畅的弧形轮廓，保证两端挂接区域的开口弧度适配日常挂取需求，再通过拉伸命令生成主体的实体结构，边缘处做了均匀的圆角过渡处理，既避免尖锐边角带来的使用划伤风险，也让整体造型更符合五金配件的工艺成型逻辑。弹性压杆部分采用细径金属丝结构建模，通过扫掠命令生成等径的杆体，两端分别嵌入主体预留的安装卡槽内，模拟真实产品中压杆可弹性开合的活动结构，建模时特意保留了压杆与主体之间的微小间隙，还原实际装配后的活动余量。材质渲染阶段，主体部分采用了磨砂喷塑的金属材质，表面添加了细微的颗粒质感来模拟锌合金压铸后的喷塑处理效果，表面印刷的警示文字与承重参数通过纹理贴图实现，文字排版贴合主体弧面做了弯曲适配，保证视觉上的真实感；弹性压杆部分采用黑色哑光金属材质，表面添加轻微的反光效果，还原弹簧钢丝的材质特性。设计思路上，该款登山扣定位为日常轻量挂接使用，并非专业攀岩承重部件，因此在结构上简化了专业登山扣的锁止结构，采用双压杆的快开设计，两端均可独立挂取物品，使用时无需完全解开扣体即可完成挂卸操作，主体中部的平直区域预留了标识印刷位，清晰标注了额定承重参数与非攀岩警示信息，避免用户误用带来安全风险。整体结构无多余复杂部件，所有曲面过渡顺滑，建模时充分考虑了五金冲压与压铸的工艺可行性，各部位壁厚均匀，既保证了结构强度，也控制了整体重量，适配日常挂接钥匙、背包配件、小型户外工具等使用场景，模型完整还原了产品的外观细节与装配结构，可用于产品展示、结构验证以及相关配件的配套设计参考。
