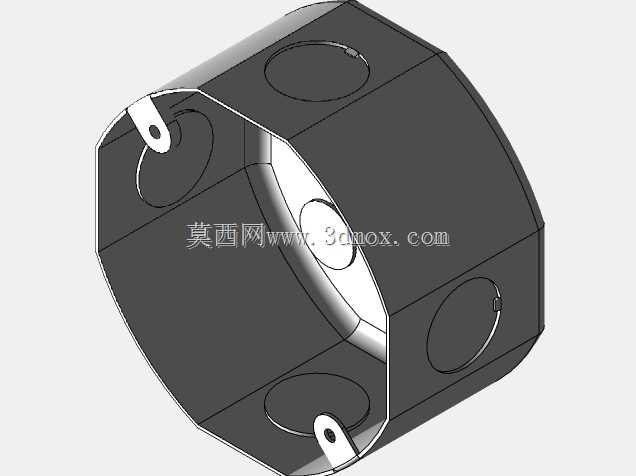

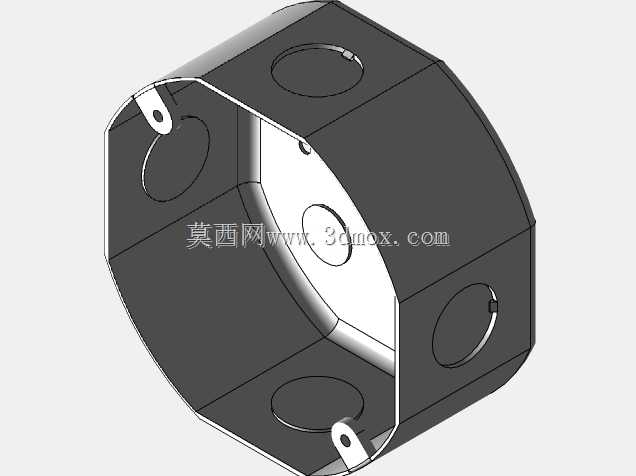

两款规格钢制八角电气布线接线盒

　　做建筑电气布线设计快十年，暗装接线盒的选型从来都是容易被新手忽略的细节，很多刚入行的结构设计师画布线图时随便放个通用盒体，到现场施工才发现要么穿管孔位对不上，要么预埋后和面板安装位错位，返工成本能拖慢整层的机电施工进度。这次做的两款八角形电气盒，是针对民用建筑暗装布线场景反复调整过细节的结构，覆盖了家装和小型公建最常用的两个规格，3-1/2英寸和4英寸的尺寸选型，刚好匹配市面上主流的八角型照明面板、消防探测器底座的安装孔距，不用额外做转接件。

　　先从实际使用场景说，这类八角盒主要用在混凝土楼板、轻质隔墙内的暗埋布线，不管是照明回路的分线、消防感烟探测器的底座预埋，还是弱电系统的接线过渡，都能适配。很多现场施工的老电工都知道，圆形盒在墙体预埋时容易跟着振捣偏移，方形盒的转角处容易在穿线时刮破线缆绝缘层，八角形的结构刚好折中了两者的优势：八个平面的侧壁既方便施工时固定绑扎，不会在混凝土浇筑时打转移位，相邻面的过渡圆弧又能避免穿线时的绝缘层破损。

　　设计的时候最先敲定的是侧壁的敲落孔结构，每个侧壁的孔位都做了压痕式敲落设计，不用现场用开孔器扩孔，电工根据穿管方向敲掉对应位置的压片就能直接接穿线管，孔位的直径匹配国内常用的16mm、20mmPVC穿线管和镀锌电线管，公差控制在0.2mm以内，接完管之后打一点密封胶就能做到混凝土浇筑时不漏浆，不会出现盒内进灰浆堵死的常见问题。盒体的安装耳片是特意做的内嵌式折弯结构，不是那种焊在盒口的外置耳片，预埋的时候不会因为振捣碰撞把耳片撞变形，两个安装孔的孔距严格对应标准面板的安装尺寸，不管是装照明八角盒盖板还是消防探测器底座，螺丝都能顺利对位，不用现场扩孔掰动盒体调整位置。

　　尺寸边界上，3-1/2英寸规格的盒体深度做了50mm的常规款，适合现浇楼板内预埋，楼板的保护层厚度一般在15mm以上，加上盒体深度刚好不会露出楼板面层；4英寸规格的做了60mm深度，适合轻质隔墙内安装，能容纳更多的线缆接头，不管是2.5平方的照明线并头，还是弱电系统的线缆预留余量，都有足够的操作空间，不会出现盒内空间太窄，接头挤在一起导致盖板盖不上的问题。盒体的板材用的是冷轧钢板折弯成型，接缝处做了点焊加固，不是那种咬口很薄的劣质盒，现场施工时踩上去也不会变形，预埋完成后即使有施工人员在上面走动，盒口也不会出现塌陷变形的情况，后期装面板时能完全贴合墙面，不会留缝隙。

　　很多设计师做电气配套结构时，容易忽略盒体内部的毛刺处理，这次的结构在折弯成型后特意做了孔位和边缘的去毛刺处理，穿线的时候不会刮破线缆的PVC绝缘层，减少后期线路短路的隐患。另外盒体的底部做了轻微的加强筋压型，不是完全平整的钢板，混凝土浇筑时能和周围的结构结合更牢固，不会出现后期盒体松动、和墙面脱开的问题。之前在项目上碰到过不少用薄款八角盒的情况，预埋完穿线的时候一捅就变形，要么就是敲落孔敲不动，使劲一敲整个盒壁凹进去，这款结构在敲落孔的压痕深度上做了反复调整，用螺丝刀轻轻一敲就能脱落，同时不会影响盒壁的整体强度，正常的施工碰撞不会导致孔位意外开裂。

　　从三维建模的角度来说，这个结构没有复杂的曲面，全是钣金折弯和点焊结构，建模的时候要注意折弯系数的设置，冷轧钢板的折弯扣除值要对应板材厚度调整，不然做出来的展开图下料后，折出来的盒体尺寸会有偏差，安装耳片的折弯角度要控制在90度正负0.5度，不然安装面板的时候会出现螺丝孔歪斜的问题。敲落孔的压痕深度要控制在板材厚度的三分之一左右，太浅了现场敲不动，太深了运输和预埋过程中容易脱落进灰。两个规格的盒体除了外形尺寸和深度差异，其余的安装结构、孔位逻辑都做了统一，生产的时候可以共用部分工装，降低加工成本，现场施工时工人也不用重新适应不同的安装方式，能提高施工效率。

　　实际选型的时候，要是用在住宅的照明回路预埋，选3-1/2英寸的规格就足够，一般一个盒内接3到4根穿线管，容纳3到4组照明线的并头完全够用；如果是用在公区的消防探测器位置，或者是弱电系统的分线位置，选4英寸的规格更合适，能容纳更多的线缆，后期检修的时候也有足够的操作空间。另外这个盒体的结构也适配明装场景，只要在背面加两个固定孔，就能直接固定在墙面明装使用，不用额外定制明装盒，通用性比单一功能的接线盒好很多。
