工业起重用吊钩滑轮组结构设计

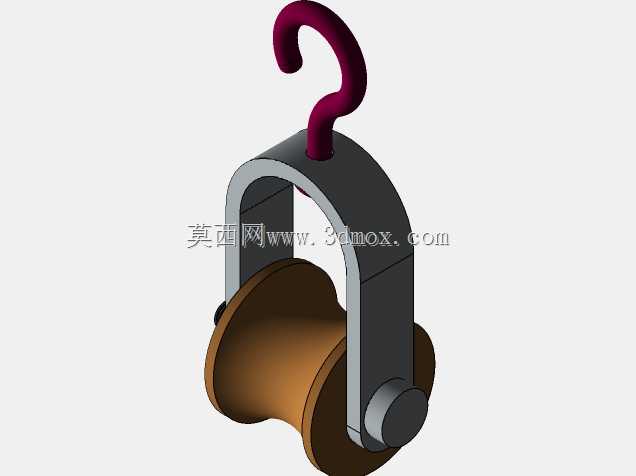

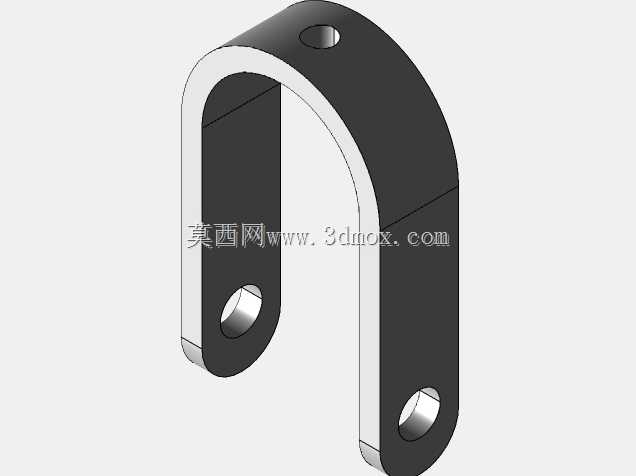

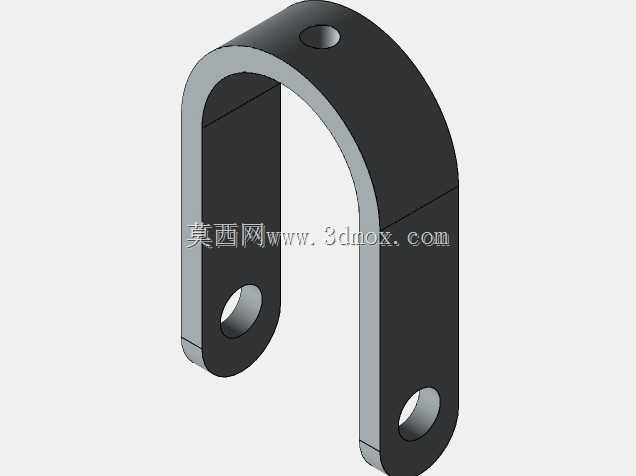

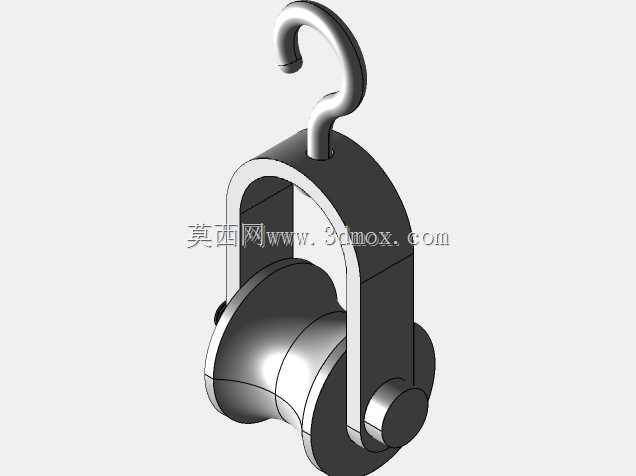

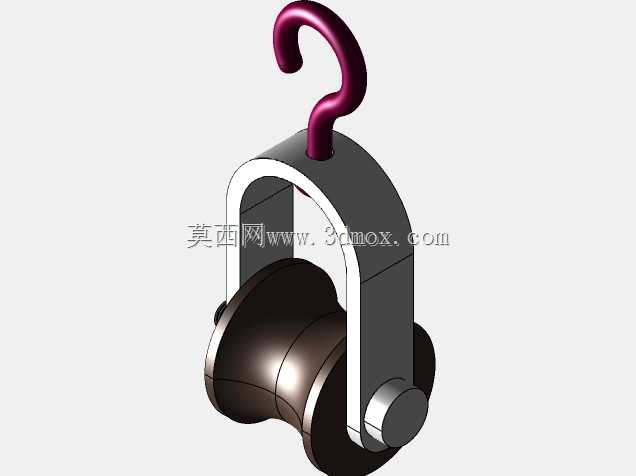

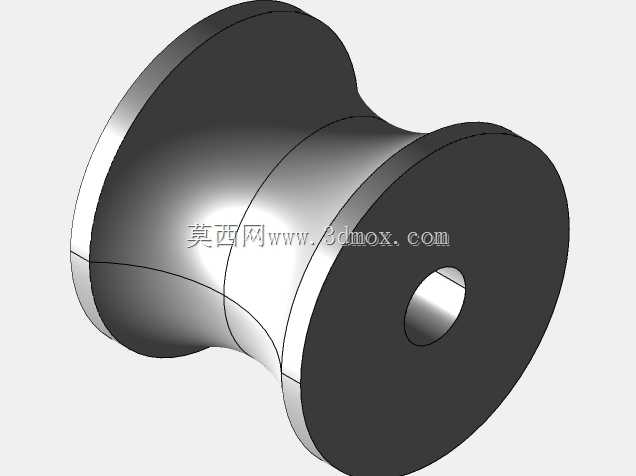

　　既保证吊钩可沿垂直轴自由转动调整吊挂角度，又能在受拉时将载荷均匀分散到架体顶部的弧形受力段，避免应力集中在连接焊缝或者直角位置。中部的滑轮架采用U型折弯式的对称结构，两侧立板平行度有明确的设计要求，立板上加工有同轴的销轴安装孔，孔位与滑轮中心的同轴度公差直接影响滑轮转动的顺畅度，若同轴度偏差过大，滑轮转动时会出现偏磨，既会增大拉拽绳索的阻力，长期使用还会导致滑轮轮缘不均匀磨损，出现绳索脱槽的风险。内置的滑轮采用中间宽、两侧窄的鼓型轮面设计，轮面的圆弧曲率适配常用的纤维绳索或者细钢丝绳直径，绳索绕在轮面上时能自然居中，不会向轮缘两侧偏移，滑轮中心的通孔与销轴之间预留有合理的转动间隙，既不会因为间隙过小出现转动卡涩，在车间物料转运、小型设备吊装、轻型起重作业场景中，这类带吊钩的滑轮组是十分常见的手动/轻载起重配套构件，核心作用是通过滑轮的绳索绕转改变施力方向，配合上部吊点实现小吨位重物的垂直起吊与短距离移位，相比直接用绳索吊挂，滑轮结构能有效降低绳索磨损，同时通过单滑轮的力传导特性，让作业人员施加的拉力更顺畅地传递到吊重端，减少起吊过程中的卡滞与晃动。从结构组成来看，整套构件分为上部吊钩、中部滑轮架、内置滑轮、侧向锁止销轴几个核心部分，上部的弧形吊钩采用大曲率过渡设计，钩尖位置做了小幅内收的防脱结构基础形态，实际使用时可额外加装防脱卡板，避免吊挂过程中吊索从钩口滑出，吊钩与上部架体的连接位置采用圆弧过渡的颈缩结构，

　　也不会因为间隙过大导致滑轮径向窜动，作业过程中绳索收放时滑轮可随拉力方向灵活转动，将滑动摩擦转化为滚动摩擦，大幅降低绳索与构件之间的磨损速率。侧向的锁止销轴从一侧立板穿入，贯穿滑轮中心孔后从另一侧立板穿出，销轴端部加工有径向的销孔，安装时插入开口销即可完成轴向锁止，防止作业过程中销轴轴向窜动脱出，这种连接结构拆装十分便捷，后期维护更换滑轮或者润滑销轴时，只需要拔出开口销抽出销轴即可完成拆解，不需要复杂的专用工具。从安装边界来看，整套构件的上部吊钩可直接挂在固定吊点、手动葫芦或者小型起重横梁的挂点上，下部滑轮槽内穿入适配直径的绳索，绳索一端固定在吊重端的挂点，另一端由作业人员牵拉或者连接到小型绞盘上，整体结构的外轮廓尺寸紧凑，

　　在狭窄的车间通道、仓储货架区间作业时不会因为体积过大出现磕碰，架体两侧的立板外边缘做了小圆角处理，避免搬运或者安装过程中划伤作业人员或者刮损绳索外层。设计过程中需要重点关注几个受力位置的强度校核，首先是吊钩的弯曲段，额定载荷下的弯曲应力需要控制在材料许用应力范围内，尤其是吊钩内侧的受拉应力区，不能有尖锐的加工刀痕或者缺口，防止应力集中导致吊钩断裂；其次是两侧立板的销轴孔位置，受载时孔壁会承受销轴传递的挤压应力，孔边需要做倒角处理，避免装配时切削刃口刮伤销轴表面，同时立板与顶部弧形段的连接位置要采用圆滑过渡，不能出现直角折弯的应力集中线；最后是滑轮的轮缘厚度，需要匹配所选绳索的破断拉力，避免绳索受拉时轮缘被挤压变形，

　　导致绳索卡滞或者脱出。实际使用场景中，这类构件常搭配手动绳索用于1吨以下的轻型吊装作业，比如机加工车间的小型工件上下料、仓储区域的轻型货箱移位、设备维修时的零部件抬升等，相比电动起重设备，这种纯机械结构的滑轮吊钩组不需要外接电源，维护成本极低，只要定期检查销轴磨损情况、滑轮转动顺畅度、吊钩变形量即可长期稳定使用，在无供电的野外临时作业、狭小空间内的轻型吊装场景下有着不可替代的实用性。建模过程中需要注意各配合面的尺寸公差匹配，销轴与立板孔采用间隙配合，销轴与滑轮内孔采用更大一级的间隙配合保证转动灵活，吊钩与架体顶部的连接段要保留足够的转动间隙，让吊钩可360度水平旋转，适配不同角度的吊挂需求，同时各外露的棱边都要做倒钝处理，符合机械构件的安全设计要求。
