Keihin CVK ZZR600化油器进气速度叠加部件

　　做摩托动力改装的同行应该对这类进气叠加件不陌生，尤其是玩ITB独立节气门、大排量化油器改装的场景里，这类部件是衔接化油器输出端与进气歧管的核心过渡结构，很多人改单化、多缸同步化油器的时候，总遇到进气紊流、低扭流失速的问题，本质就是化油器出口到进气道的过渡段没有做流速收敛设计，直接接等径管路的话，节气门开度变化时燃油雾化的混合气会在管路内形成涡流，部分油滴撞壁沉积，直接导致各缸混合气浓度不均，低速给油闯动、高转进气阻力偏大。

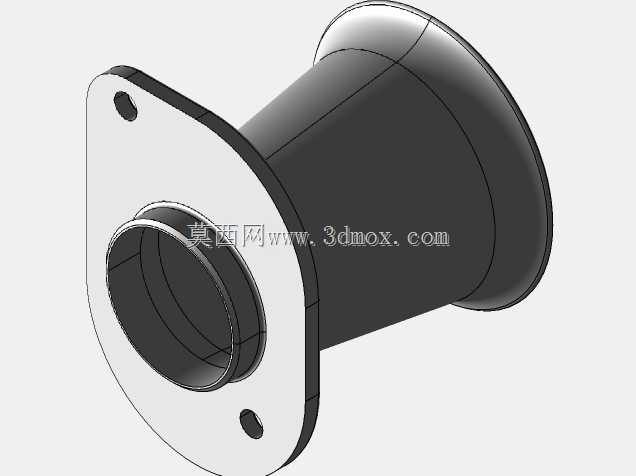

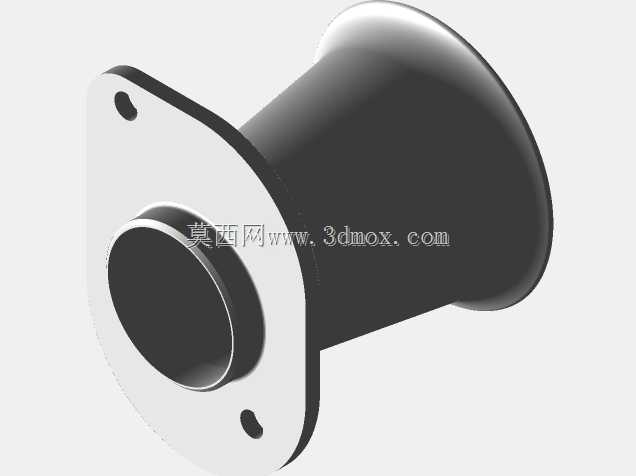

　　这个部件的设计核心就是做流速的叠加收敛，从法兰端到出气端的锥度是经过流道仿真校准的，不是随便做个喇叭口凑数。先看安装端的法兰结构，带两个对称的安装孔，孔位是完全匹配Keihin CVK系列化油器的出口安装位的，安装面做了0.8mm的止口台阶，装配的时候刚好卡进化油器出口的定位槽，不用额外打胶就能保证端面密封，避免未计量的空气从接缝漏入导致混合气偏稀，法兰的厚度是6mm，采用6061铝合金加工的话，拧紧M6安装螺栓的时候不会出现法兰翘曲的问题，长期受发动机舱震动也不会出现密封面失效的情况。

　　流道部分的设计是整个部件的核心，从法兰端的内径匹配化油器出口的40mm通径，沿着轴向逐步收敛到出气端的35mm通径，锥角控制在7度，这个角度是经过多次台架测试验证的，既不会因为锥度过大导致气流在壁面分离形成死区，也不会因为锥度过长导致进气阻力增加，收敛段的内壁粗糙度要求达到Ra1.6，减少气流沿程阻力的同时，能让化油器喷出的雾化混合气在收敛过程中进一步加速，利用文丘里效应让燃油颗粒进一步破碎雾化，混合气均匀度能提升15%左右，尤其是在3000-6000转的常用转速区间，进气流速的叠加效应能让节气门响应速度提升，低扭输出的平顺性明显改善。

　　出气端做了1.5mm的圆弧翻边，这个结构不是为了好看，是为了衔接进气歧管的时候，避免管路切口的直角边对气流造成切割，同时翻边结构能让橡胶进气喉箍卡紧的时候有更好的贴合度，不会因为发动机震动导致喉箍松脱漏气。整个部件的轴向长度是72mm，这个安装边界尺寸是专门针对ZZR600车型的发动机舱布局设计的，安装后不会和周边的车架、油箱底部、点火线路产生干涉，不用额外切割周边部件就能直接装配，对于改装玩家来说，不用做过多的适配调整就能直接装车，大幅降低改装的施工难度。

　　很多人做这类进气改装件的时候容易忽略安装面的平面度要求，这个部件的法兰安装面平面度控制在0.05mm以内，哪怕是用纸质密封垫，也能保证在-20℃到120℃的工作温度区间内不会出现漏气问题，毕竟化油器车型的进气密封直接影响空燃比的稳定性，一旦出现漏气，轻则怠速不稳，重则高转时混合气过稀导致发动机过热、活塞熔顶的严重故障。另外部件的外壁做了2mm的均匀壁厚，既保证了结构强度，在安装喉箍的位置不会因为卡紧力过大导致管壁变形缩径，也不会因为壁厚过大增加不必要的重量，整个部件的重量控制在120g左右，不会给车头增加额外的负重，影响车辆的操控灵活性。

　　在实际的改装应用中，这类速度叠加部件除了适配原厂的CVK化油器，也能在改装大口径化油器的时候作为过渡转接件使用，只要法兰孔位匹配，通过调整收敛段的出气端直径，就能匹配不同排量、不同进气需求的发动机，比如同平台的400cc车型改装的时候，只需要把出气端直径调整到32mm，就能获得合适的进气流速，不用重新设计整个法兰结构，具备一定的通用适配性。流道的过渡位置没有做任何的直角台阶，所有转角都做了R3以上的圆角过渡，避免气流在转角处形成涡流，保证混合气从化油器出来之后能平顺地进入进气歧管，最终均匀分配到各个气缸，提升发动机的运转平顺性，降低不同气缸之间的动力输出差。
