三孔位量规安装固定支架结构设计

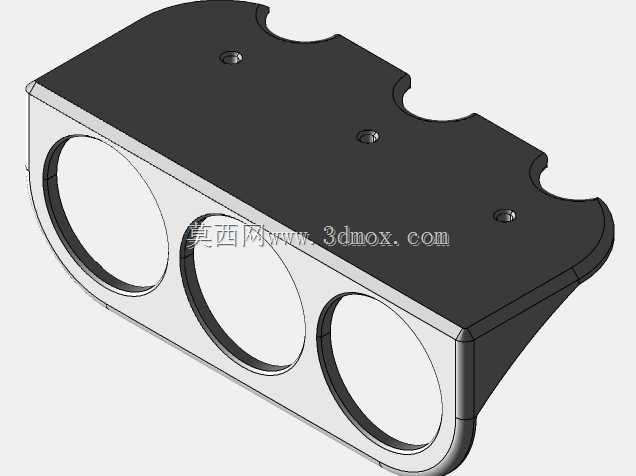

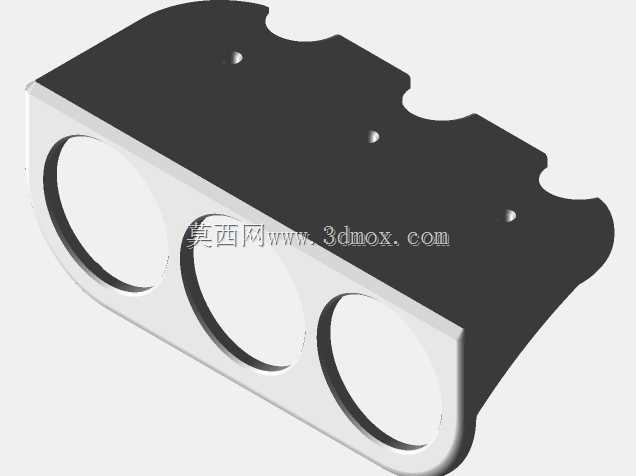

　　在汽车座舱仪表改装、工业测试台架量规布设的场景中，这类三孔位安装支架是适配圆形仪表、量规固定的核心结构件，主要解决多枚同规格量规并排安装时的定位精度、安装强度与布局规整性问题。日常作业里，不少改装场景或测试工位需要同时布设三枚52毫米（即2英寸）规格的圆形量规，常见如转速表、真空表、油压表等仪表，零散安装不仅会出现定位偏移、走线杂乱的问题，车辆行驶或台架运行产生的振动还容易导致仪表松脱、读数偏差，这款支架正是针对这类痛点完成的结构设计。从结构特性来看，支架主体采用一体化折弯成型的结构思路，正面预留三个等径圆形安装孔，孔位内径严格匹配52毫米量规的外圈安装尺寸，孔边缘做了小角度倒角处理，既可以在量规装入时起到导向作用，

　　也能避免锐边刮伤量规的塑料或金属外壳。支架顶部的安装平面上设置了三个带螺纹的小孔，这三个孔位的位置经过精准测算，刚好对应量规安装螺母的锁紧位置，装配时不需要额外增加压板或者转接件，直接将螺母从支架顶部旋入，就能把量规牢牢压合在支架的安装孔内，既减少了装配零件数量，也能让整体安装结构更紧凑，不会在仪表后方凸出过多结构占用座舱或台架的内部空间。顶部安装平面的边缘做了三处圆弧缺口设计，这部分结构并非装饰性设计，而是为了避让量规尾部的接线插头、调节旋钮等凸出结构，避免装配时出现结构干涉，同时也能减少支架整体的材料用量，在不降低结构强度的前提下实现轻量化。支架的侧壁采用斜向支撑的结构设计，从正面安装孔的下边缘向后延伸连接到顶部安装平面的后侧，

　　形成稳定的三角支撑结构，这种设计可以大幅提升支架的抗扭、抗振性能，即使在车辆颠簸、台架持续振动的工况下，支架也不会出现变形、孔位偏移的问题，保证量规的安装位置始终保持水平，读数不会因为支架倾斜产生误差。从安装边界来看，三个安装孔采用等间距排布，孔中心距经过反复校核，既保证相邻量规之间留有足够的间隙，不会出现外壳互相摩擦、旋钮操作干涉的问题，也能让整体布局紧凑，不会占用过多的安装面宽度。支架的整体厚度、折弯圆角都经过受力仿真验证，采用常用的金属板材冲压折弯即可成型，不需要复杂的机加工工序，量产成本较低，同时板材的厚度选择兼顾了强度和重量，不会因为过薄导致安装后出现共振异响，也不会因为过厚增加不必要的重量。在实际装配过程中，

　　这款支架可以通过顶部的安装孔固定在仪表台预留位、测试台架的安装面板上，也可以搭配侧面的固定件调整安装角度，满足不同视角的读数需求。设计过程中还充分考虑了装配公差的累积问题，三个安装孔的位置度公差控制在合理范围内，即使量规本身的外壳尺寸存在小幅制造误差，也能顺利装入孔位，不会出现装不进去或者间隙过大松动的问题。支架的表面处理可以根据使用场景选择喷塑、阳极氧化或者喷漆，既可以提升耐腐蚀性能，也能适配不同的内饰风格或台架外观要求。不同于单孔仪表支架需要逐个定位安装，这款三孔一体支架只需要一次定位就能完成三枚量规的安装定位，大幅减少了现场装配的工作量，也能保证三个量规的排布整齐划一，不会出现逐个安装导致的高低不平、间距不均的问题。在工业测试场景中，这类支架还可以适配同尺寸的传感器显示单元、小型监测仪表的安装，通过更换不同的固定螺丝，就能适配不同厚度的安装面板，通用性较强。结构设计时没有采用多余的装饰性结构，所有的外形特征都服务于安装功能、避让需求和强度要求，没有冗余的设计元素，完全从工程实用角度出发完成整体构型。
