三轴数控加工执行机构结构设计

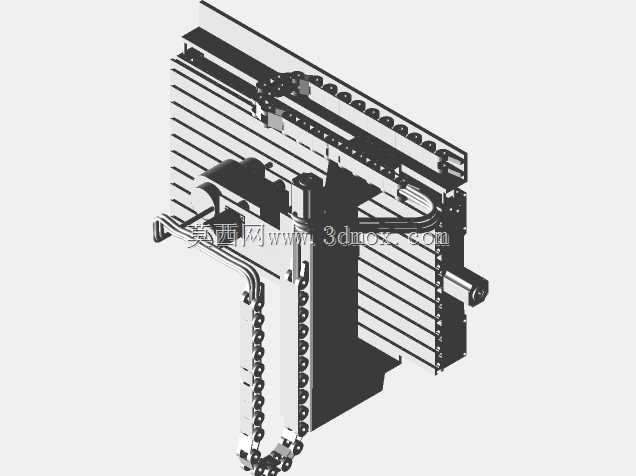

　　这套三轴联动的机械执行结构，主要适配中小型立式数控加工场景，常见于桌面级加工单元、小型零件精密铣削工位以及定制化工序的专机改造项目中，区别于大型龙门式加工设备的厚重结构，该设计更侧重紧凑空间内的运动精度保持与走线可靠性，适合加工尺寸在三百毫米行程范围内的有色金属、非金属零件，比如小型工装夹具零件、电子设备结构件、手板样件的切削加工工序。从结构布局来看，三个运动轴采用正交堆叠的布置逻辑，Z轴搭载加工主轴单元固定于横向滑座上，X轴负责横向进给运动，Y轴承担纵向进给行程，各轴的传动侧均配套安装了全封闭拖链组件，所有动力线缆、信号控制线以及冷却管路都收纳在拖链腔体内，避免设备高速往复运动时管线出现拉扯、磨损、干涉问题，

　　拖链的弯曲半径经过匹配计算，刚好适配各轴的最大行程极限，不会在运动到极限位置时出现拖链拉扯或松脱异响。线性导轨作为各轴的运动导向部件，采用双导轨平行布置的形式，单根导轨配套两个滑块承载滑座重量，相比单导轨结构，抗倾覆力矩能力提升明显，即便加工过程中主轴承受侧向切削力，滑台也不会出现偏摆卡顿，导轨的安装基准面设计有定位凸台，装配时可以直接靠面定位，减少人工打表找正的工作量，也能长期使用后维持导轨的平行度精度，避免运动卡顿或精度衰减。设计过程中优先考虑了安装边界的适配性，整体底座的安装孔位采用标准化间距布置，可以直接固定在标准规格的工业铝型材工作台或者铸铁平台上，不需要额外加工过渡连接板，各轴的行程限位位置预留了机械缓冲块安装位，

　　配合电气限位开关可以实现双重硬限位保护，避免调试过程中出现超程撞机的问题。主轴安装座采用一体化铣削成型结构，安装孔的同轴度公差控制在0.02毫米以内，可以适配常见的风冷高速主轴单元，侧面预留了刀具冷却喷嘴的安装位置，可以根据加工需求切换气冷或者液冷方式。各轴的传动端预留了伺服电机的安装法兰位，既可以适配伺服电机加联轴器直连滚珠丝杠的传动方案，也可以根据成本需求替换为步进电机传动方案，安装接口的通用性较强，不需要二次修改安装座结构。从实际使用的角度出发，该结构的各运动部件都预留了润滑注油通道，日常维护时不需要拆解护罩就可以完成导轨、丝杠的润滑保养，外漏的线缆接头都采用快插式设计，后期检修更换线缆时不需要逐根拆线，

　　能大幅缩短设备停机维护的时间。结构的防护设计上，各导轨侧面都设计有刮屑板安装槽，可以加装毛毡或者橡胶刮屑条，阻挡加工产生的切屑、粉尘进入导轨滑块内部，延长导向部件的使用寿命，整体结构没有多余的冗余设计，所有零部件的受力都经过简化校核，在保证结构刚性的前提下尽可能控制整体重量，既适合固定式工位安装，也可以搭载在移动作业平台上完成现场加工作业。
