马奎纳Flashforge指南II传感部件结构

　　在桌面级FDM熔融沉积成型3D打印设备的运行体系中，这类配套传感部件承担着设备运行状态感知、耗材进给检测、成型舱位限位反馈的核心作用，是保障打印过程稳定、降低打印失败率的关键结构组件。从实际应用场景来看，该部件多安装在3D打印机的耗材进给路径末端、打印头运动行程端点以及成型平台校准位置，日常作业中需要持续反馈耗材是否断料、运动机构是否到达限位边界、平台调平数据是否达标等核心参数，直接关联打印作业的连续运行时长与成型件的尺寸精度。

　　从结构设计思路来看，该部件采用半包围式的壳体结构，外壳做了圆角过渡处理，既避免安装调试过程中尖锐边角划伤操作人员，也能减少设备运行过程中积尘落在内部感应元件上的概率。壳体一侧预留的带孔安装耳，是专门针对桌面级设备紧凑安装空间设计的，安装时仅需单颗M3规格的内六角螺丝即可完成固定，不需要额外设计复杂的安装支架，适配多数采用2020、2040铝型材搭建框架的桌面级3D打印设备，安装边界的容错空间控制在±0.2mm范围内，即使安装孔位存在小幅加工误差，也能通过安装耳的微调间隙完成对位，不会出现装配干涉的问题。

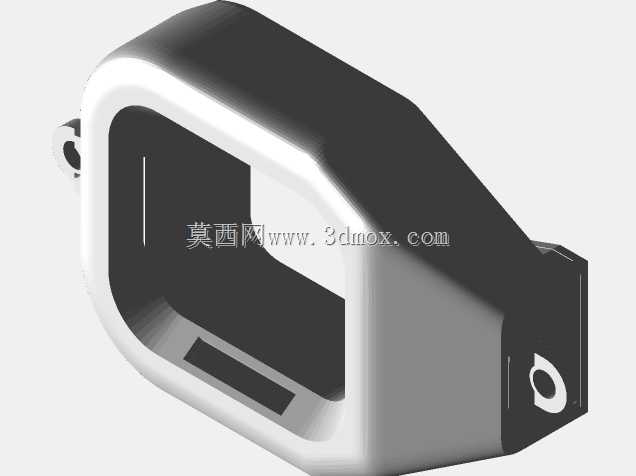

　　部件正面的内凹区域是感应信号的收发窗口，设计时特意将窗口做了下沉1.5mm的处理，能够避免打印过程中飘散的PLA、ABS耗材熔融飞溅物附着在信号收发面上，减少日常维护的清洁频次；窗口侧边的细条状标识线是安装对位基准，装配时只要将该标识线与设备机架上的对位刻度对齐，就能保证感应信号的发射角度处于最优范围，不需要反复调试信号强度。部件尾部的出线槽做了圆弧过渡处理，走线时可以将信号线缆顺着槽位固定在型材框架的线槽内，避免打印头往复运动过程中线缆被拉扯、剐蹭，降低线缆断裂导致的信号中断故障。

　　从功能特性层面来说，该部件的感应触发距离控制在3-5mm区间，既不会因为距离过近导致运动机构碰撞损坏，也不会因为距离过远出现信号漏触发的问题；内部的感应元件采用非接触式的检测原理，日常运行没有机械摩擦损耗，连续运行寿命能够满足桌面级设备日均8小时以上的作业需求。壳体选用的ABS材质本身具备一定的抗形变能力，能够适应成型舱内50-60℃的持续工作温度，不会因为长期受热出现壳体变形、感应窗口移位的问题。

　　在实际设备选型适配过程中，这类传感部件可以直接替换同安装尺寸的原有断料检测、限位检测组件，不需要修改设备的原有控制程序，只要将信号线缆对应接到控制板的信号引脚即可正常工作。针对不同型号的桌面级3D打印设备，该结构的安装耳预留了足够的打磨修整余量，如果遇到安装空间局促的机型，可以通过小幅修整安装耳的外形来适配，不会破坏内部的元件安装位。另外，壳体的分体式卡扣设计也方便后期维护，当内部元件出现故障时，不需要拆下整个部件，只要撬开壳体的卡扣就能更换内部感应元件，大幅降低后期的维护成本与停机时长。

　　从三维建模的角度来看，该结构的建模过程优先保证了安装配合尺寸的精度，所有安装孔位、对位基准的尺寸公差都控制在±0.05mm范围内，壳体的壁厚均匀控制在1.8mm，既满足结构强度要求，也不会因为壁厚过大导致打印制作时出现缩水、翘曲的问题；壳体边角的圆角半径统一为R2，既符合注塑加工的拔模要求，也适合采用FDM工艺直接打印制作备件，不需要额外添加支撑结构就能完成打印，降低备件制作的材料成本与后处理工作量。
