异形折弯臂组合螺旋弹簧结构设计

　　在日常的非标设备弹性结构选型里，这类带双侧异形折弯臂的螺旋弹簧并不属于通用标准件范畴，多数是针对特定触发、复位场景做的定制化弹性元件，常见于需要多点位抵接、同时完成扭转与压缩复合受力的工位。我之前做小型检测设备的触发机构时，就遇到过标准压簧无法满足安装空间与受力方向要求的情况，当时反复调整了三次弹簧端部的折弯走向，才避开了周边的走线槽与固定座干涉，这类结构的设计核心从来不是弹簧本身的参数，而是两端伸出臂的折弯角度、延伸长度与安装位的匹配度。

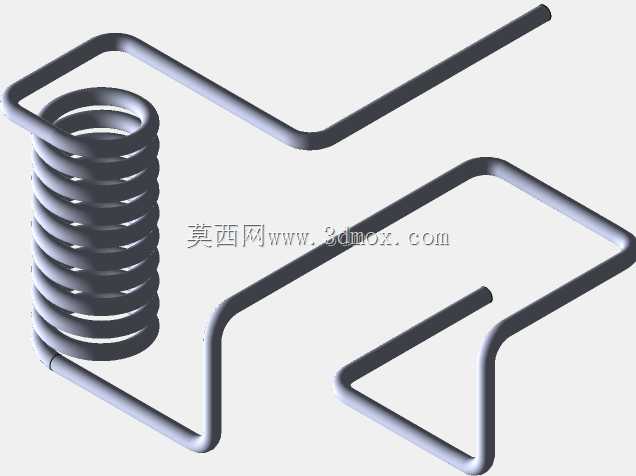

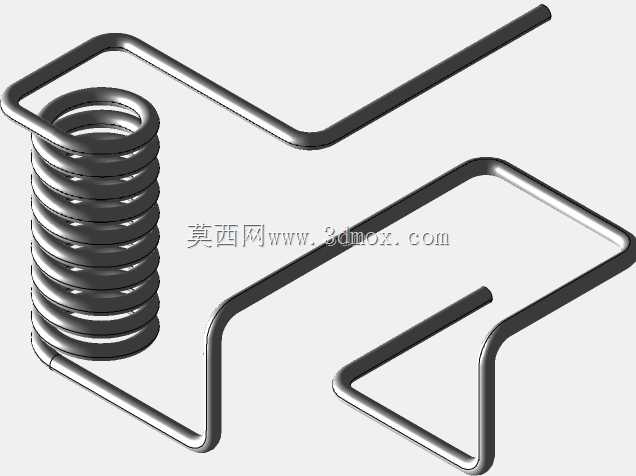

　　从结构本身来看，中间的螺旋段是主要的弹性蓄能部分，采用等节距圆柱螺旋结构，圈与圈之间预留了足够的压缩行程，避免受力并圈后出现刚性碰撞，螺旋段的内径需要匹配安装位的导向轴尺寸，间隙控制在0.2到0.5毫米之间，间隙太小容易出现卡滞，太大则会在压缩过程中出现偏斜，导致弹力输出方向偏移。两侧的折弯臂并非对称结构，从模型上能看到两个臂的折弯拐点位置、延伸长度都有差异，长侧臂延伸距离更长，主要用于抵接活动触发件，短侧臂则用于卡入固定座的限位槽内，作为弹簧受力时的固定端，避免弹簧整体随活动件转动。

　　设计这类异形弹簧的时候，首先要确认的是安装边界的三维空间，不能只看平面投影的尺寸，要把周边相邻的固定座、活动件、走线空间全部纳入干涉检查范围，我之前踩过的坑就是只核对了正视图的折弯长度，没考虑侧向上臂的走向和旁边的传感器支架冲突，打样回来装的时候才发现臂会刮到支架外壳，不得不重新调整折弯半径。折弯处的圆角是很容易被忽略的细节，圆角过小会导致折弯处应力集中，反复受力后容易出现断裂，一般折弯内圆角要大于线径的1.5倍，同时要保证折弯后臂的直线度，避免臂部上翘导致抵接位置偏移。

　　这类弹簧的实际应用场景很广，除了检测设备的触发复位，还会用在小型门锁的锁舌回弹、电器开关的触点抵接、小型夹具的快速复位结构里，不同场景下对臂的受力方向要求不同，有的场景需要臂在受力时产生一定的扭转形变，有的则只需要臂沿螺旋轴向传递压缩力，设计时要根据受力方向调整臂的引出角度，避免臂部承受额外的侧向弯矩。安装时，螺旋段一般套在导向柱上，短臂卡入预设的卡槽内，长臂抵接在活动件的接触面上，活动件动作时压缩螺旋段，同时长臂随活动件产生小范围的摆动，此时折弯臂本身也会产生微量的弹性形变，抵消部分侧向力，避免螺旋段出现偏磨。

　　做三维建模的时候，螺旋段的扫掠路径要注意端部并圈的处理，两端的支撑圈要和邻圈贴合，保证弹簧直立放置时的端面平整度，避免安装后出现歪斜。折弯臂和螺旋段的衔接处要做平滑过渡，不能出现直角转折，扫掠的时候要保证整个弹簧的线径一致，不能在衔接处出现截面变形，否则会导致局部应力集中，缩短使用寿命。建模完成后要做运动仿真，模拟活动件全行程动作时弹簧的形变状态，检查臂部在整个运动过程中是否和周边零件存在干涉，同时确认弹簧压缩到最大行程时，螺旋段的圈间间隙是否均匀，有没有出现并圈后硬接触的情况。

　　很多新手设计这类异形弹簧时，容易照搬标准弹簧的参数，只改端部的折弯形状，忽略了折弯臂对弹簧整体刚度的影响，实际上伸出的臂越长，相当于力臂越大，相同压缩量下的实际输出弹力会比标准压簧更小，需要根据臂的长度适当调整螺旋段的中径、线径或者有效圈数，才能匹配设计需要的弹力值。另外，折弯臂的末端如果是直接和活动件接触，最好做小范围的圆弧打磨处理，避免尖锐的端面刮伤接触件的表面，长期摩擦产生的碎屑也会影响机构的运行顺畅度。
