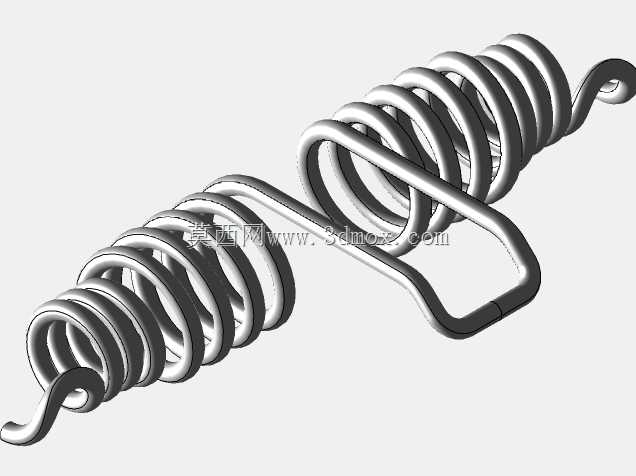

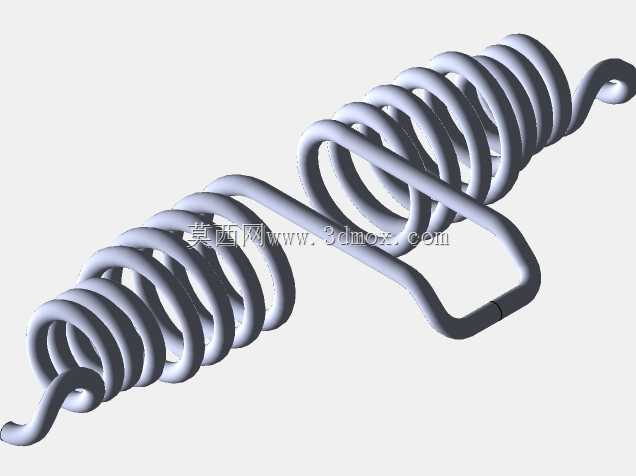

双钩拉伸复位扭簧结构三维设计

　　做了快十年结构设计，经手的弹性元件少说也有上百种，这类带双侧异形挂钩的扭簧，最常出现在需要往复复位、小角度扭转缓冲的机构里，小到家电翻盖的回弹结构、工业柜门的闭合复位，大到自动化产线的拨杆复位、小型执行机构的力矩补偿，都能看到这类零件的身影。很多刚入行的工程师做弹簧设计总容易踩坑，要么只算线径和圈数，忽略挂钩的受力角度，要么没考虑安装空间的干涉问题，最后打样回来装不上，或者用不了几百次就从挂钩根部断裂。

　　先从实际使用场景说，这类弹簧不是普通的圆柱拉伸簧，它的簧体是密绕圆柱段，两端延伸出的挂钩做了弯折成型，既可以承受轴向的拉伸载荷，也能在小角度扭转范围内提供复位力矩，很多传感器的触发复位、小型检测机构的探针回位，都会选这类结构，因为它不需要额外的导向轴就能完成安装，两个挂钩直接挂接在机构的固定销和活动件上就行，装配效率比需要套装定位的压簧高不少。

　　设计的时候首先要卡安装边界，簧体的外径要比安装腔的最小内径小至少1mm，避免弹簧伸缩扭转的时候和腔壁摩擦，时间长了磨损簧体表面，影响弹力稳定性。线径的选择要结合载荷需求算，不能凭感觉选，比如需要提供5N的复位拉力，选0.8mm的碳素弹簧钢丝，密绕12圈的话，有效圈数的刚度刚好能覆盖行程范围内的力值波动，不会出现拉到行程末端力值陡增，或者初始位置力不够回不到位的情况。两端的挂钩弯折是设计重点，很多弹簧断裂都出在挂钩和簧体连接的过渡位置，这里不能做直角弯折，必须留足够的弯曲半径，至少是线径的2倍以上，避免应力集中，挂钩的开口尺寸要比挂接的销钉直径大0.2-0.3mm，既不会装的时候卡滞，也不会工作的时候因为间隙太大出现窜动脱落。

　　实际选型的时候还要考虑工作环境，如果是在有腐蚀的户外设备上用，簧体要做镀锌或者达克罗表面处理，如果是在食品接触的设备上，就得选304不锈钢的线材，不能用普通碳素钢。安装的时候要注意，两个挂钩的受力方向要和簧体的中心轴线尽量重合，偏角不能超过5度，不然弹簧工作的时候会出现偏磨，局部应力超过材料的疲劳极限，寿命会骤降。我之前做过一个检测设备的触发复位结构，一开始没注意挂钩的角度，装完之后弹簧每次复位都往一侧偏，不到三千次就断了，后来调整了挂接销的位置，让受力和轴线重合，同参数的弹簧跑了十万次疲劳测试都没出现问题。

　　从建模的角度说，做这类弹簧不能只画个螺旋线扫掠就完事，两端挂钩的过渡段要做曲率连续的处理，扫掠的时候要保证线材的截面始终沿着路径的法向，不然会出现截面扭曲，和实际加工出来的零件形状对不上，导出工程图的时候还要标注清楚簧体的内外径、有效圈数、总圈数、挂钩的角度、两个挂钩端点的相对距离，这些参数都是弹簧厂加工必须的尺寸，漏一个都可能做出来的件装不上。还有自由长度的尺寸，要考虑弹簧的初拉力，密绕的拉伸簧本身有一定的初拉力，自由状态下圈和圈是并紧的，建模的时候不能把圈之间留间隙，不然算出来的刚度和实际差很多。

　　很多人觉得弹簧是标准件随便选就行，真到高精度的设备里，弹簧的力值偏差直接影响整个机构的动作可靠性，比如传感器的触发机构，弹簧力太大，触发的时候需要的驱动力就大，可能导致传感器触发不灵敏，力太小的话，复位慢，会出现信号延迟，所以设计的时候必须结合整个机构的行程、驱动力、复位时间要求来匹配弹簧参数，不能直接照着标准件目录随便挑一个差不多的。这类双钩扭簧的优势就是集成了拉伸和小角度扭转的复位能力，在安装空间局促，没法同时装拉伸簧和扭簧的位置，用这一个零件就能实现两个方向的复位需求，能省不少安装空间，也能减少装配的零件数量，降低整体的故障率。
