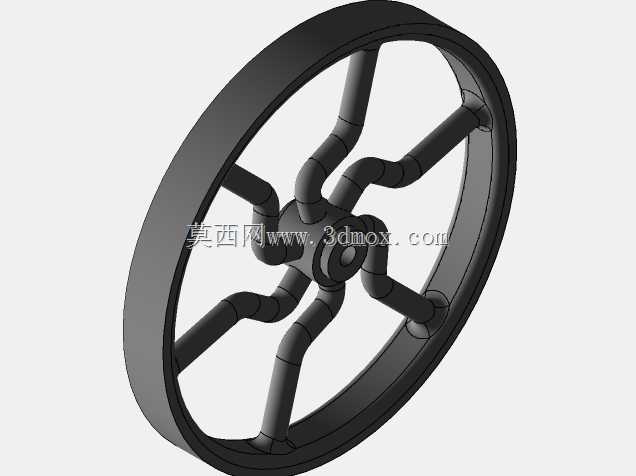

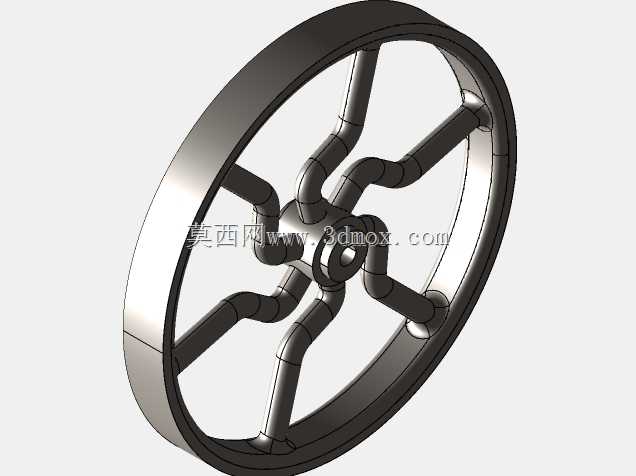

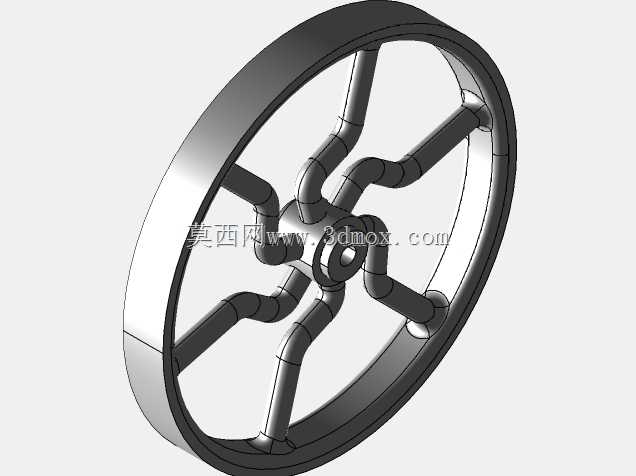

曲线辐条式手轮结构三维设计

　　这款曲线辐条式轮状操作件，在工业现场的手动调节场景中有着极高的适配性，常见于中小型管路阀门的开关调节、试验台架的进给微调、工装夹具的锁紧操控等场景，相比直辐条手轮，其曲线造型的辐条在握持施力时能更好分散应力，避免长期受交变载荷出现辐条根部断裂的问题。从实际使用需求出发，设计时首先考虑了手动操作的人机工程边界，轮缘的截面做了圆弧过渡处理，握持时不会硌手，即使操作人员戴劳保手套操作也能稳定发力，不会出现打滑脱手的情况。中心的安装孔位做了同轴度公差约束，可直接适配标准直径的阀杆、调节丝杆，孔侧预留的紧定螺钉安装位，能在安装后限制周向转动，避免操作时手轮与轴之间出现相对滑转。辐条的走向并非随意做的曲线造型，每一段弯曲弧度都经过受力校核，

　　当操作人员在轮缘单侧施加最大操作力时，辐条与轮缘、辐条与中心轮毂的连接位置应力集中系数控制在许用范围内，不会出现局部应力超限导致的塑性变形，同时曲线辐条相比等长直辐条，在相同轮盘直径下能提升整体抗扭刚度，减少操作时的轮盘形变反馈，让操作手感更扎实。轮缘的外圆做了细微的滚花纹理设计，不是为了装饰，而是在手部有油污、切削液的工况下，增加接触摩擦力，快速转动手轮时不会打滑。安装边界方面，轮盘的轴向厚度控制在常规手轮的安装尺寸范围内，不会因为辐条的曲线造型额外增加轴向安装空间，中心轮毂的突出高度与标准手轮一致，可直接替换同规格的传统直辐条手轮，不需要对原有设备的安装轴端做任何改造。在实际设备选型中，

　　这类手轮多用于不需要频繁操作但需要可靠手动调节的工位，比如小型试验设备的参数调节、流体管路的截止阀操控、非标工装的位置锁紧，相比带手柄的小手轮，大直径轮盘的操作力矩更大，不需要借助额外的加力杆就能完成较大锁紧力的操作，同时曲线辐条的结构在设备运输、日常巡检过程中，不会像直辐条那样形成尖锐的凸起，减少人员磕碰受伤的风险。建模过程中，辐条与轮缘、轮毂的连接位置都做了圆角过渡处理，不管是采用铸造成型还是3D打印加工，都能避免尖角位置的成型缺陷，铸造时不会出现浇不足、冷隔的问题，机加工时也能减少应力集中导致的加工变形。轮缘的内圈与辐条连接的位置，特意做了加厚处理，因为手轮跌落或者受侧向撞击时，这个位置是最容易出现开裂的部位，

　　加厚之后能提升整体抗冲击性能，即使现场操作时不小心磕碰，也不会出现轮缘断裂的情况。中心安装孔的端面做了沉孔设计，安装时轴端不会突出手轮表面，避免突出的轴端勾挂操作人员的衣物或者劳保用品，提升现场操作的安全性。从结构设计的角度看，这款手轮没有多余的装饰性结构，所有造型特征都是围绕使用可靠性、操作便利性、安装通用性来设计的，曲线辐条除了力学性能上的优势，在视觉上也比传统直辐条更简洁，不会给设备外观带来笨重的观感。
